सैनलुओ प्रिसिजन एक अग्रणी चीनी निर्माता और सटीक सीएनसी फैब्रिकेशन का आपूर्तिकर्ता है, जो माइक्रोन-स्तरीय सीएनसी प्रसंस्करण सेवाएं प्रदान करने के लिए ठोस तकनीकी विशेषज्ञता का दावा करता है। हम उच्च-परिशुद्धता और जटिल-भाग मशीनिंग में विशेषज्ञ हैं, एयरोस्पेस, सटीक उपकरण, ऑप्टिकल उपकरण और सेमीकंडक्टर उपकरण सहित उच्च-अंत क्षेत्रों के लिए कस्टम समाधान प्रदान करते हैं। हम जटिल और कठिन-से-मशीन घटकों के लिए कस्टम विकास का समर्थन करते हैं, जो उच्च-स्तरीय औद्योगिक विनिर्माण से कठोर प्रदर्शन आवश्यकताओं को पूरी तरह से पूरा करते हैं।
लेखक: वरिष्ठ तकनीकी प्रबंधक, सानलुओ प्रिसिजन (शेन्ज़ेन)
मैंने सटीक शाफ्ट घटकों और मोल्ड कोर मशीनिंग में विशेषज्ञता के लगभग 9 वर्षों का व्यावहारिक अनुभव अर्जित किया है। प्रत्येक कार्य दिवस पर, मैं घरेलू और विदेशी मोल्ड निर्माताओं द्वारा प्रस्तुत शाफ्ट-पार्ट ड्राइंग की समीक्षा और प्रक्रिया करता हूं। दीर्घकालिक फ्रंट-लाइन संचार मुझे आयामी स्थिरता, समाक्षीयता स्थिरता और सतह सीलिंग प्रदर्शन पर मोल्ड ग्राहकों के वास्तविक-दुनिया के दर्द बिंदुओं को पूरी तरह से समझने में मदद करता है। प्रारंभिक समीक्षा चरण में कई ड्राइंग-छिपे हुए सहनशीलता जोखिमों की पहचान की जा सकती है, जिससे बाद के आदेशों के लिए पुन: कार्य और डिलीवरी में देरी से बचा जा सकता है।
प्रोटोटाइप परीक्षण टुकड़ों से लेकर बड़े-बैच बड़े पैमाने पर उत्पादन, उचित स्थिरता योजना, कटिंग पैरामीटर मिलान और निरंतर-तापमान उत्पादन वातावरण स्थिर भाग गुणवत्ता के लिए मुख्य गारंटी हैं। उच्च-कठिन शाफ्ट-प्रकार के वर्कपीस को संभालते समय, हम तकनीकी आवश्यकताओं और उत्पादन व्यवहार्यता को संतुलित करने के लिए ग्राहक चित्रों के लिए लक्षित विनिर्माण क्षमता प्रतिक्रिया देंगे।
| आयामी सटीकता | आयुध डिपो | पहचान | टी (सी) | डी पी | दप |
| इकाई:±/मिमी | 0.002 | 0.005 | 0.002 | 0.002 | 0.005 |
| ज्यामितीय सटीकता | गोलाई | समाक्षीयता | सीधा | बेलनाकारता | समरूपता |
| इकाई:±/मिमी | 0.002 | 0.005 | 0.002 | 0.008 | 0.008 |
| उत्पादन क्षमता | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी |
| उत्पादन चक्र | 3‑20 दिन | 3‑20 दिन | 3‑20 दिन | 3‑20 दिन | 3‑20 दिन |
हमारा कारखाना मानकीकृत वर्कफ़्लो के माध्यम से सख्त माइक्रोन-स्तर की सटीकता प्राप्त करता है। हम IT5‑IT6 ग्रेड तक मशीनिंग सटीकता प्रदान करते हैं, जिसमें व्यक्तिगत महत्वपूर्ण हिस्से IT4 ग्रेड तक पहुंचते हैं। आयामी सहिष्णुता को ±0.002‑0.01 मिमी के भीतर स्थिर रूप से नियंत्रित किया जाता है, जबकि गोलाई, बेलनाकारता, समानता और लंबवतता जैसी ज्यामितीय सहनशीलता 0.003 मिमी से नीचे सीमित होती है। तैयार घटकों की सतह खुरदरापन Ra 0.2μm से Ra 0.8μm तक होती है।
हम 0.003 मिमी की स्थिति सटीकता और 0.002 मिमी की बार-बार स्थिति सटीकता के साथ उच्च परिशुद्धता मशीनिंग उपकरण अपनाते हैं, जहां स्पिंडल रनआउट को 0.002 मिमी से नीचे नियंत्रित किया जाता है। थर्मल विस्तार और संकुचन त्रुटियों को खत्म करने के लिए एक स्थिर तापमान कार्यशाला 20±1℃ और 50±5% आर्द्रता बनाए रखती है। 0.001 मिमी डिटेक्शन सटीकता के साथ ज़ीस सीएमएम से सुसज्जित, लगातार आयामी स्थिरता सुनिश्चित करने के लिए भागों के प्रत्येक बैच का पूरी तरह से निरीक्षण किया जाता है।
सटीक सीएनसी निर्माण सेवाओं के एक पेशेवर प्रदाता के रूप में, हम उच्च-सटीक मशीनिंग में कई उद्योग बाधाओं को हल करते हुए, अल्ट्रा-सटीक परिदृश्यों के लिए मुख्य प्रक्रियाओं को लगातार अनुकूलित करते हैं:
● पतली दीवार घटक मशीनिंग: स्थिर रूप से दीवार की मोटाई 0.5 मिमी से 2 मिमी तक रखें। 0.01 मिमी से नीचे समग्र विरूपण को नियंत्रित करने के लिए सममित स्तरित कटिंग और अनुकूलित क्लैंपिंग रणनीति अपनाएं।
● गहरे छेद की मशीनिंग: 10 से अधिक एल/डी अनुपात के साथ गहरे छेद प्रसंस्करण का समर्थन करें। 0.05 मिमी प्रति 100 मिमी के भीतर एच 7 छेद सहिष्णुता और सीधापन प्राप्त करने के लिए गहरे छेद ड्रिल और गन ड्रिल लागू करें।
● पतला शाफ्ट मशीनिंग: 20 से अधिक एल/डी अनुपात वाले पतले शाफ्ट के लिए, 0.02 मिमी प्रति 100 मिमी के भीतर झुकने की विकृति को सीमित करने के लिए फॉलो रेस्ट और सेंटर सपोर्ट अपनाएं।
● दर्पण सतह परिष्करण: सिंगल-क्रिस्टल डायमंड टूल टर्निंग सतह खुरदरापन Ra ≤ 0.05μm के साथ दर्पण प्रभाव प्राप्त करता है, जो उच्च-सीलिंग और उच्च-सटीक मिलान सतहों के लिए उपयुक्त है।
● सूक्ष्म परिशुद्धता मशीनिंग: अति-सटीक उपकरणों के लिए सूक्ष्म खांचे, सूक्ष्म छेद और सूक्ष्म चरण संरचनाओं सहित 0.1 मिमी के न्यूनतम फीचर आकार का समर्थन करें।
हम सख्त पूर्ण-प्रक्रिया गुणवत्ता प्रबंधन लागू करते हैं। सभी नए उत्पाद बड़े पैमाने पर उत्पादन से पहले कार्यक्रमों, उपकरणों और फिक्स्चर पर प्रक्रिया सत्यापन से गुजरते हैं। प्रक्रिया स्थिरता की पुष्टि के लिए प्रथम आलेख निरीक्षण अनिवार्य है। ऑर्डर के प्रत्येक बैच के लिए संपूर्ण सामग्री प्रमाणपत्र, कठोरता परीक्षण रिपोर्ट और रासायनिक संरचना विश्लेषण दस्तावेज़ प्रदान किए जाते हैं।
| यांत्रिक विशिष्टताएँ | एक्स/वाई/जेड यात्रा: 320/280/300 मिमी कार्य तालिका का आकार: 450×350 मिमी अधिकतम भार: 200 किग्रा स्पिंडल टेपर: HSK‑E32 |
| प्रसंस्करण प्रदर्शन | स्पिंडल स्पीड: 40000rpm (इलेक्ट्रिक स्पिंडल) तीव्र फ़ीड गति: 48/48/40 मी/मिनट काटने की फ़ीड गति: 1‑20000 मिमी/मिनट टूल पत्रिका क्षमता: 15 डिस्क |
| परिशुद्धता सूचकांक | स्थिति निर्धारण सटीकता: ±0.002 मिमी दोहराएँ स्थिति निर्धारण सटीकता: ±0.001मिमी सतह खुरदरापन: Ra≤0.1μm (एल्यूमीनियम भाग) |
| अन्य विन्यास | सिस्टम: माकिनो प्रोफेशनल 6 सतत शक्ति: 8.4kW फ़ीचर: चिकनी सतह और न्यूनतम खंड अंतर के लिए SGI.5 समोच्च अनुकूलन |
| विशिष्ट अनुप्रयोग | ऑप्टिकल पार्ट्स, सटीक मोल्ड घटक, अर्धचालक सूक्ष्म संरचनाएं और उच्च परिशुद्धता मशीनीकृत हिस्से |
| यांत्रिक विशिष्टताएँ | एक्स/वाई/जेड यात्रा: 500/400/330 मिमी कार्य तालिका का आकार: 650×400 मिमी अधिकतम भार: 300 किग्रा स्पिंडल टेपर: BT30 |
| प्रसंस्करण प्रदर्शन | मानक स्पिंडल गति: 10000rpm, वैकल्पिक 24000rpm तीव्र फ़ीड गति: 48/48/48 मी/मिनट काटने की फ़ीड गति: 1‑30000 मिमी/मिनट टूल मैगज़ीन: 14/21 बुर्ज टूल्स |
| परिशुद्धता सूचकांक | स्थिति निर्धारण सटीकता: ±0.006 मिमी दोहराएँ स्थिति निर्धारण सटीकता: ±0.003 मिमी ड्रिलिंग सटीकता: ±0.01 मिमी (Φ10 मिमी छेद) |
| अन्य विन्यास | सिस्टम: FANUC 31i‑B प्लस स्पिंडल पावर: 11kW/निरंतर 3.7kW फ़ीचर: एआई थर्मल विस्थापन मुआवजा, एल/डी=30 डीप होल मशीनिंग का समर्थन |
| विशिष्ट अनुप्रयोग | 3सी इलेक्ट्रॉनिक सटीक हिस्से, अर्धचालक संरचनात्मक हिस्से और बड़े पैमाने पर कस्टम मशीनीकृत घटक |

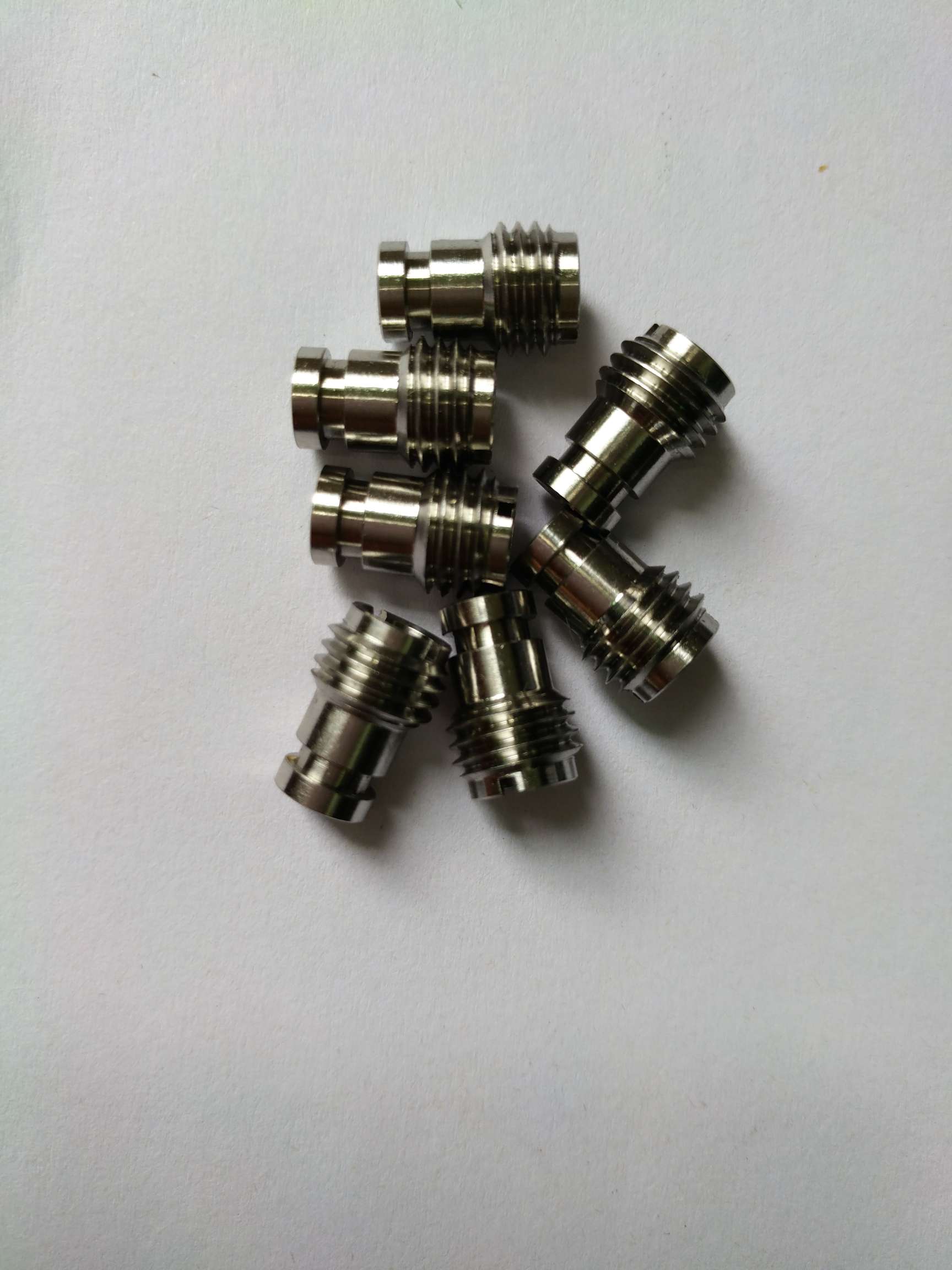

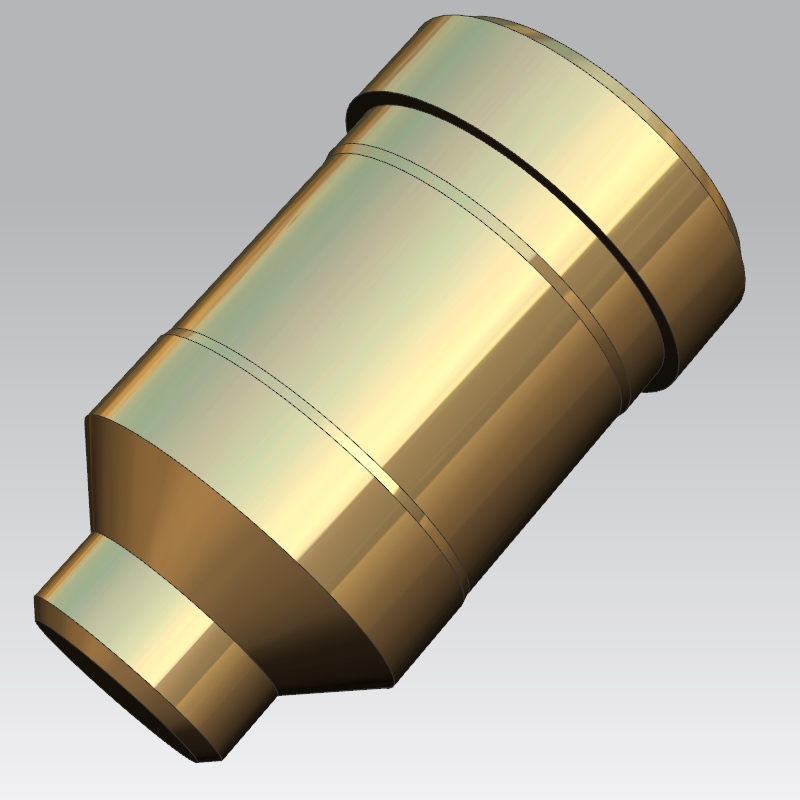

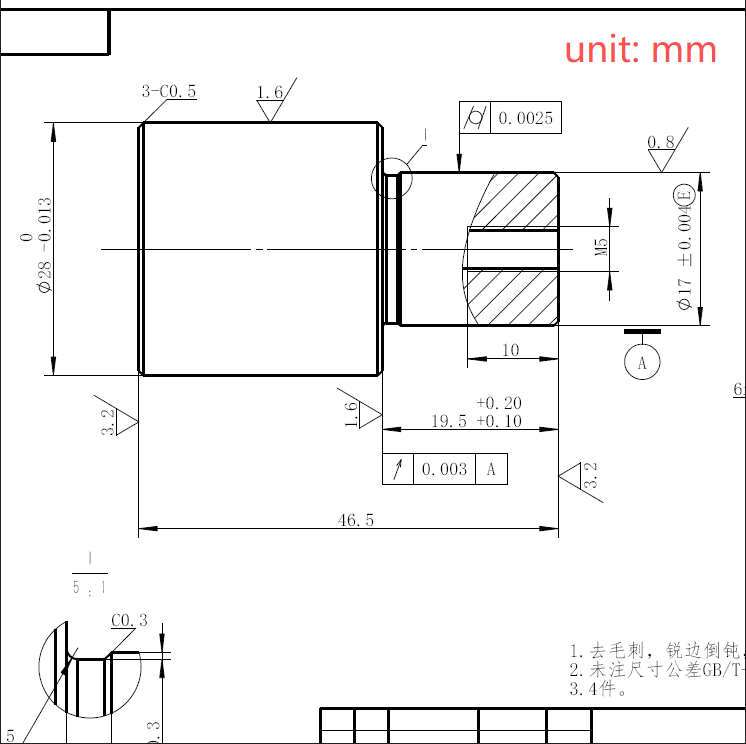

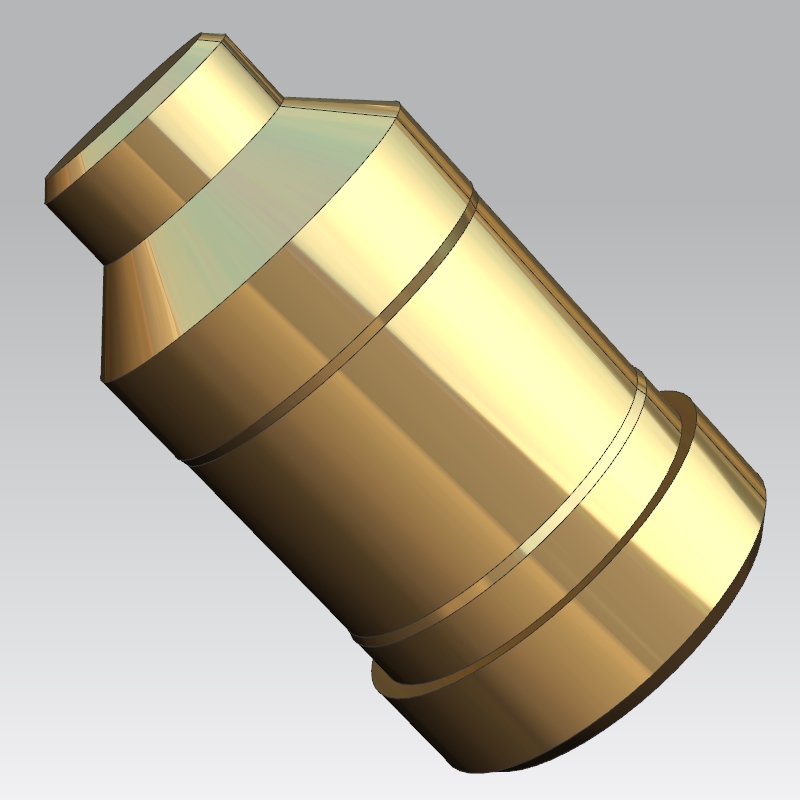

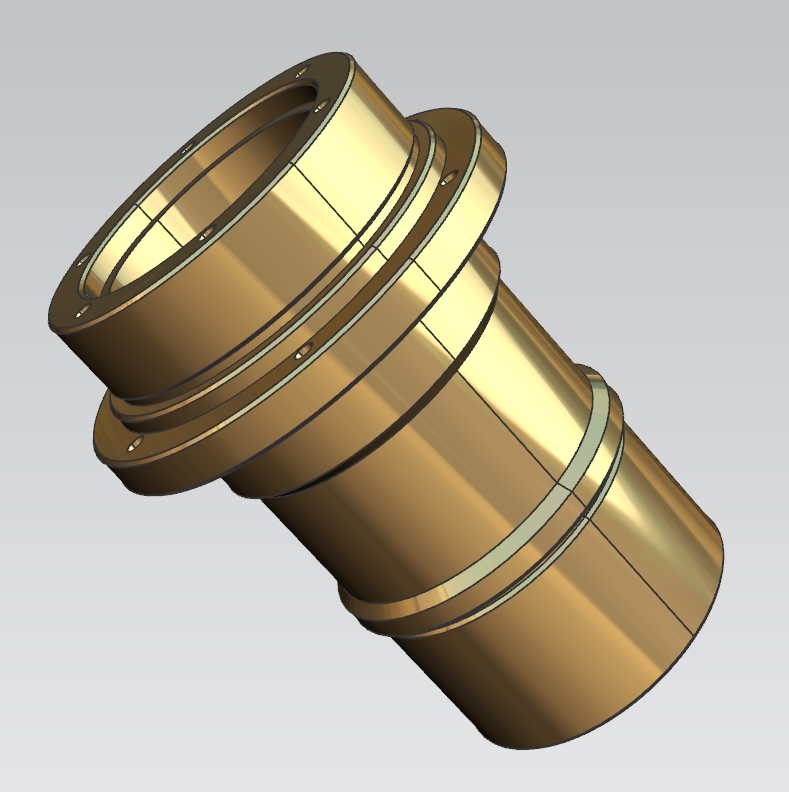

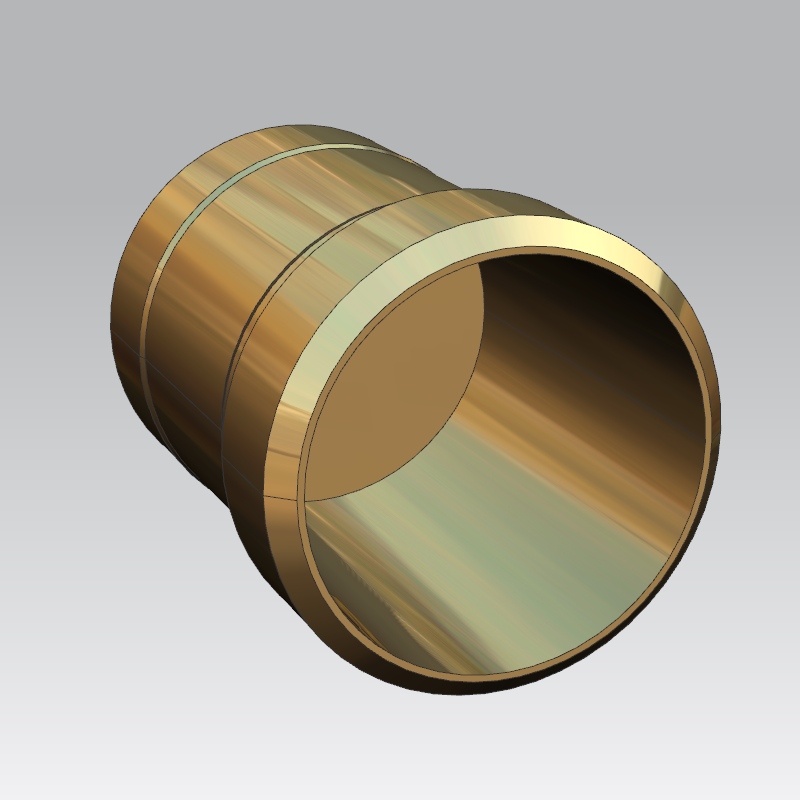

यह परियोजना दक्षिण पूर्व एशियाई प्लास्टिक इंजेक्शन मोल्डों के लिए उपयोग किए जाने वाले उच्च परिशुद्धता पीतल पोजिशनिंग शाफ्ट पर केंद्रित है, जो कोर कैविटी पोजिशनिंग और एंड फेस सीलिंग कार्यों को पूरा करती है। ग्राहक को पिछले आपूर्तिकर्ताओं के साथ दीर्घकालिक गुणवत्ता समस्याओं का सामना करना पड़ा, जिसमें 0.012 मिमी से अधिक समाक्षीयता और दोषपूर्ण दर्पण सतहें शामिल थीं, जिसके परिणामस्वरूप केवल 72% इंजेक्शन मोल्डिंग उपज हुई। हमने बैच अस्थिरता के मुद्दों को पूरी तरह से हल करने के लिए पेशेवर सटीक सीएनसी निर्माण प्रक्रियाओं को अपनाया।
वर्कपीस 40 मिमी की कुल लंबाई के साथ C3604 फ्री-कटिंग पीतल से बना है। बेंचमार्क बाहरी व्यास सहिष्णुता सीमा 14.795‑14.800 मिमी है। मुख्य तकनीकी कठिनाइयाँ तीन सख्त संकेतकों में निहित हैं: आंतरिक छेद और बाहरी सर्कल के बीच समाक्षीयता 0.005 मिमी के भीतर नियंत्रित होती है, सीलिंग अंत चेहरा दर्पण सतह Ra≤0.02μm तक पहुंचता है, और बहु-चरण आयामी सहिष्णुता सख्ती से ±0.003 मिमी आंतरिक नियंत्रण मानक के भीतर सीमित होती है। समाक्षीयता में किसी भी विचलन के कारण प्लास्टिक की दीवार की मोटाई असमान हो जाएगी, जबकि छोटे उपकरण के निशान सामग्री के अतिप्रवाह और मोल्ड की विफलता का कारण बनेंगे।
हमने द्वितीयक क्लैंपिंग त्रुटियों से बचने के लिए एक बार क्लैंपिंग पूर्ण-प्रक्रिया उत्पादन के लिए त्सुगामी डुअल-स्पिंडल स्विस-प्रकार खराद को अपनाया। पूरी प्रक्रिया में रफ टर्निंग मार्जिन रिमूवल, डायमंड टूल बेंचमार्क फिनिशिंग, स्टेप इनर होल फाइन बोरिंग, सिंगल-क्रिस्टल डायमंड मिरर सरफेस फिनिशिंग और स्वचालित अल्ट्रासोनिक सफाई शामिल है। हमने काटने के मापदंडों को सख्ती से विभाजित किया है: सामग्री को हटाने के लिए उच्च गति वाला रफ टर्निंग, बाहरी सर्कल की गोलाई नियंत्रण के लिए कम फ़ीड वाली बारीक कटिंग, और दर्पण की सतह बनाने के लिए फ़ीड के बिना माइक्रो-कटिंग, जिससे शून्य पॉलिशिंग माध्यमिक क्षति प्राप्त होती है।
मशीनिंग स्थिरता को स्थिर करने के लिए नियमित स्पिंडल रनआउट अंशांकन के साथ 22℃ स्थिर तापमान वाले वातावरण में बैच उत्पादन पूरा किया गया।
सैंपलिंग परीक्षण डेटा से पता चलता है कि बेंचमार्क बाहरी व्यास 14.797 मिमी और 14.799 मिमी के बीच स्थिर रूप से नियंत्रित होता है, समाक्षीयता 0.0032 मिमी के भीतर स्थिर होती है, और दर्पण सतह खुरदरापन Ra0.016‑0.020μm के बीच होता है। 3000 टुकड़ों के पहले बैच ने 99.87% की व्यापक उपज हासिल की।
ग्राहक असेंबली और मोल्ड परीक्षण के बाद, इंजेक्शन मोल्डिंग उपज 72% से बढ़कर 98.6% हो गई, और मोल्ड रखरखाव चक्र को 3 दिन से बढ़ाकर 15 दिन कर दिया गया, जिससे डाउनटाइम हानि 80% कम हो गई। इस स्थिर प्रसंस्करण क्षमता ने ग्राहक से दीर्घकालिक मासिक दोहराव ऑर्डर प्राप्त किए हैं।

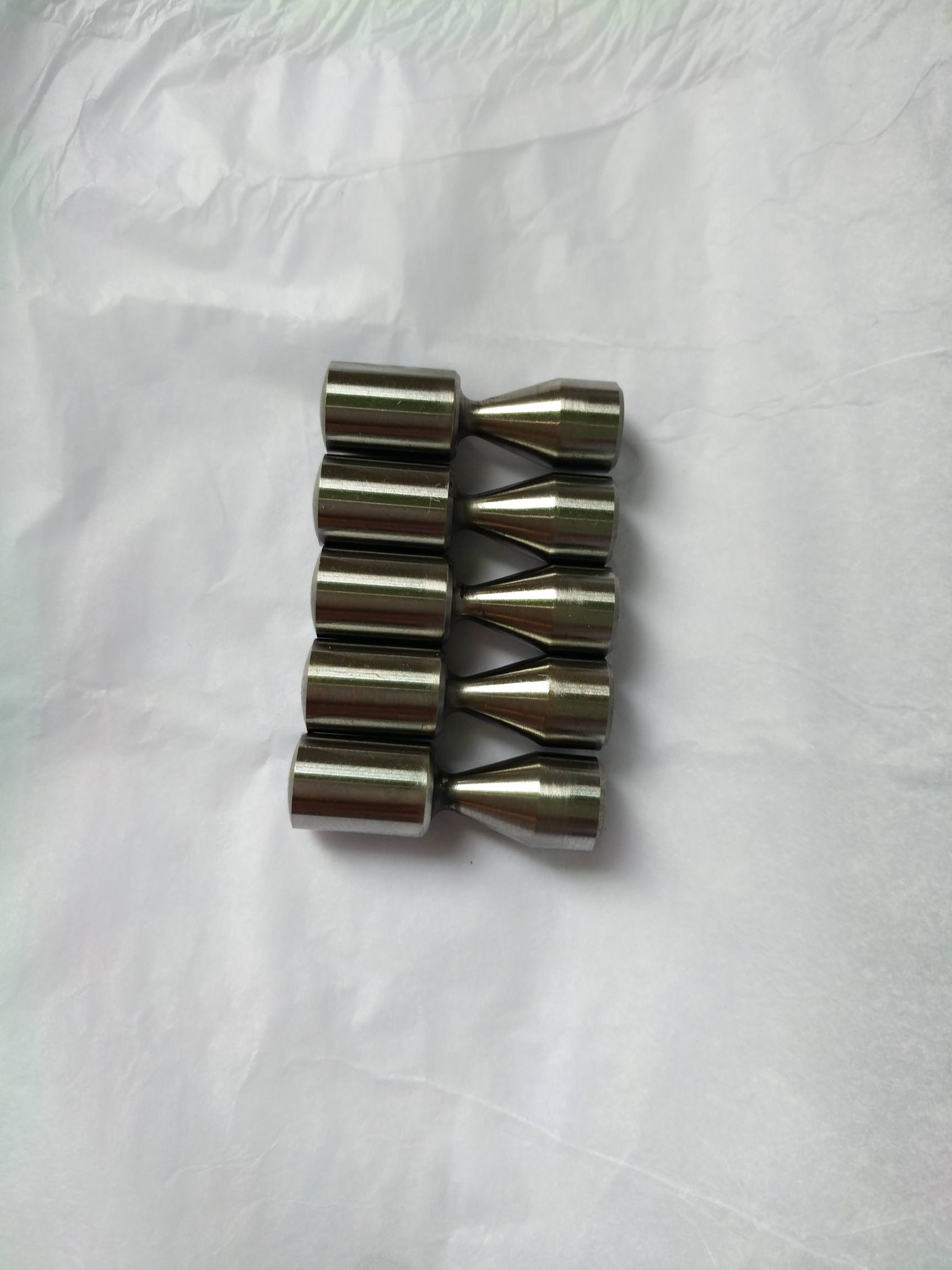

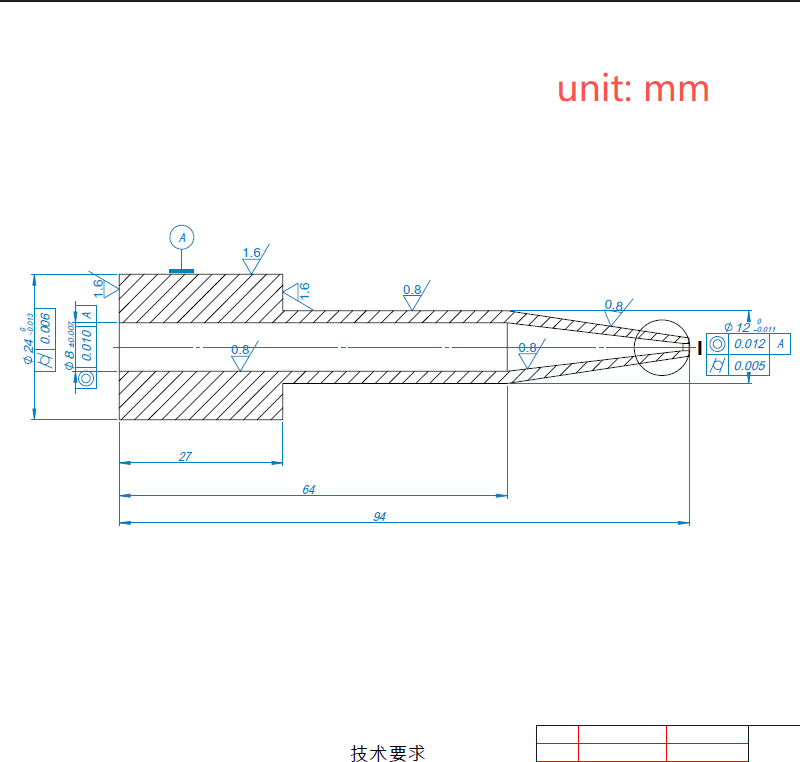

यह केस मेडिकल उपभोज्य इंजेक्शन मोल्डों के लिए अनुकूलित एक लघु मोल्ड कोर शाफ्ट है, जिसमें 800 टुकड़ों का एक बैच होता है, जिसका उपयोग माइक्रो पाइप आंतरिक गुहाओं को बनाने के लिए किया जाता है। वर्कपीस में सूक्ष्म पतले शाफ्ट भागों से संबंधित, केवल 26 मिमी की कुल लंबाई के भीतर कई चरणों, पतली सतहों और कक्षों की समग्र संरचनाएं हैं। इसमें मध्य मोल्ड के साथ 0.01 मिमी सटीक अंतर समन्वय और सख्त 0.005 मिमी समाक्षीयता की आवश्यकता होती है, जिसे सामान्य प्रसंस्करण उपकरण के लिए स्थिर करना मुश्किल है।
ग्राहक के पिछले बैच दर्पण पॉलिशिंग के बाद 0.01‑0.02 मिमी समाक्षीयता के उतार-चढ़ाव और आकार के घर्षण से पीड़ित थे, जिसके परिणामस्वरूप 15% दोषपूर्ण दर थी। मेडिकल मोल्ड्स की उच्च आवृत्ति खोलने और बंद करने की कार्य स्थितियों के आधार पर, हमने चित्रों पर चिह्नित नहीं किए गए छिपे हुए सहिष्णुता मानकों को पूरक किया: चरण अंत चेहरा सपाटता ≤0.004 मिमी, शाफ्ट बेलनाकारता ≤0.003 मिमी, और पतला सतह प्रोफ़ाइल सहिष्णुता ≤0.004 मिमी, जिनकी पुष्टि की गई और ग्राहक द्वारा अपनाया गया।
हमने संपूर्ण उत्पादन के लिए सिटीजन एल12 स्विस लेथ + माज़क टर्न-मिल कंपोजिट सेंटर को अपनाया। इस प्रक्रिया में बाहरी वृत्त और पतली सतह का खुरदुरा निर्माण, पीसीबीएन उपकरण अर्ध-परिष्करण मार्जिन नियंत्रण, चार-अक्ष सीएनसी कोण सफाई और अनुकूलित गीला दर्पण पीसना शामिल है। मुख्य लाभ संचयी क्लैम्पिंग त्रुटियों को खत्म करने के लिए एक बार की क्लैम्पिंग फॉर्मिंग है, और आयामी अति-सहिष्णुता के बिना दर्पण सतह की गुणवत्ता सुनिश्चित करने के लिए 0.001 मिमी से कम एकल निष्कासन मात्रा के साथ माइक्रो ग्राइंडिंग है।
बैच पूरा होने के बाद, पूर्ण सीएमएम निरीक्षण के लिए 30 टुकड़ों को यादृच्छिक रूप से चुना गया। बड़े बाहरी व्यास का मापा मूल्य मध्य सहिष्णुता सीमा में स्थिर रूप से बनाए रखा जाता है, मिलान शाफ्ट व्यास इष्टतम असेंबली अंतराल के भीतर होता है, और समाक्षीयता 0.002‑0.004 मिमी के बीच नियंत्रित होती है। दर्पण की सतह का खुरदरापन Ra0.018‑0.022μm तक पहुँच जाता है। 800 भागों की कुल उपज 100% है और किसी पुनः कार्य की आवश्यकता नहीं है।
वास्तविक ग्राहक उत्पादन में, मोल्ड खोलने और बंद करने की जैमिंग दर शून्य हो गई थी, और इंजेक्शन-मोल्डेड मेडिकल पाइप की फ्लैश दोषपूर्ण दर 14.8% से गिरकर 0% हो गई थी। 200,000 मोल्डिंग चक्रों के बाद, कोर शाफ्ट अभी भी क्षीणन के बिना मूल परिशुद्धता बनाए रखता है। ग्राहक ने दीर्घकालिक सहयोग के लिए हर महीने तीन निश्चित बैच ऑर्डर की पुष्टि की है।
Q1: कस्टम मशीनीकृत भागों के लिए कौन से सामग्री विकल्प उपलब्ध हैं?
उत्तर: हम PEEK सहित पीतल, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, टाइटेनियम मिश्र धातु और इंजीनियरिंग प्लास्टिक का समर्थन करते हैं। सटीक सीएनसी निर्माण आदेशों के अनुरोध पर सामग्री प्रमाण पत्र और रासायनिक संरचना रिपोर्ट की आपूर्ति की जा सकती है।
Q2: क्या कस्टम अल्ट्रा-प्रिसिजन घटकों के लिए कोई न्यूनतम ऑर्डर आवश्यकता है?
उत्तर: हम प्रोटोटाइप सिंगल-पीस ऑर्डर के साथ-साथ सैकड़ों हजारों इकाइयों तक के बड़े पैमाने पर ऑर्डर स्वीकार करते हैं। सटीक सीएनसी निर्माण कस्टम परियोजनाओं के लिए कोई सख्त MOQ लागू नहीं किया जाता है।
Q3: आप पतली दीवार वाले हिस्सों और सूक्ष्म फीचर घटकों के विरूपण को कैसे नियंत्रित करते हैं?
ए: अनुकूलित क्लैंपिंग फिक्स्चर, स्तरित कटिंग पैरामीटर और स्थिर तापमान कार्यशाला वातावरण मशीनिंग विरूपण को नियंत्रित करने में मदद करते हैं। हम सटीक सीएनसी निर्माण कार्यों के लिए औपचारिक उत्पादन से पहले प्रथम-लेख सत्यापन करते हैं।
Q4: माइक्रोन-स्तर सहनशीलता सत्यापन के लिए आप किन माप उपकरणों का उपयोग करते हैं?
ए: ज़ीस सीएमएम, गोलाई परीक्षक, सतह खुरदरापन मीटर और ऑप्टिकल छवि मापने वाले उपकरण तैनात किए गए हैं। पूर्ण-आयाम निरीक्षण रिकॉर्ड तैयार सटीक सीएनसी निर्माण भागों के साथ वितरित किए जाएंगे।
Q5: क्या आप उच्च-प्रदर्शन दर्पण-सतह सीलिंग सतहों वाले हिस्से वितरित कर सकते हैं?
उत्तर: हाँ. डायमंड टर्निंग और माइक्रो-ग्राइंडिंग प्रक्रियाएं मिरर-ग्रेड Ra को Ra0.02μm तक पहुंचाती हैं, जो मोल्ड सीलिंग सतहों के लिए उपयुक्त है जो सटीक सीएनसी फैब्रिकेशन उच्च-कठिन अनुप्रयोगों से संबंधित हैं।
Q6: क्या आपकी इंजीनियरिंग टीम चित्रों की समीक्षा करेगी और विनिर्माण संबंधी सुझाव देगी?
उत्तर: हमारी इंजीनियरिंग टीम संभावित विनिर्माण जोखिमों के लिए ग्राहक चित्रों की समीक्षा करती है और निःशुल्क प्रक्रिया सुझाव प्रदान करती है। हम अनुवर्ती परिशुद्धता वाले सीएनसी निर्माण बैचों के अनुसार सीएनसी कार्यक्रमों को समायोजित करते हैं।
