हमने 2007 में तीन सीएनसी मशीनों के साथ शुरुआत की थी, और ईमानदारी से कहें तो वे शुरुआती दिन निराशाजनक थे। हमने कठिन तरीके से सीखा कि अच्छी सीएनसी प्रोसेसिंग का मतलब सिर्फ फैंसी मशीनें होना नहीं है --- यह सही प्रक्रियाओं, सही टूलींग और सही लोगों के होने के बारे में है जो समझते हैं कि सामग्री कैसे व्यवहार करती है, काटने वाली ताकतें ज्यामिति को कैसे प्रभावित करती हैं, और उत्पादन के दौरान लगातार सहनशीलता कैसे बनाए रखती हैं। आज, 130+ उत्पादन मशीनों और हमारे बेल्ट के तहत 18 वर्षों के अनुभव के साथ, हम सख्त ज्यामितीय सहनशीलता के साथ सरल बने भागों से लेकर जटिल मल्टी-ऑपरेशन मिल्ड घटकों तक सब कुछ संभालते हैं।
1. पूर्ण-प्रक्रिया क्षमता, एक आपूर्तिकर्ता- हम सिर्फ एक ऑपरेशन करके उसे बाहर नहीं भेज देते। हम पूरा पैकेज पेश करते हैं: सीएनसी टर्निंग, सीएनसी मिलिंग, ड्रिलिंग, बोरिंग, ग्राइंडिंग, ईडीएम, सतह उपचार और असेंबली। इसका मतलब है कि आपको एक ही स्रोत से, एक गुणवत्ता मानक और एक संपर्क बिंदु के साथ तैयार, स्थापित करने के लिए तैयार हिस्से मिलते हैं। जब कुछ गलत होता है तो विक्रेताओं के बीच कोई उंगली नहीं उठायी जाती --- पूरी प्रक्रिया पर हमारा अधिकार है।
2. सूक्ष्म से बड़े पैमाने तक- हमारा सीएनसी निर्माण एक विशाल आकार सीमा को कवर करता है। छोटे सिरे पर, हम भागों को φ0.02 मिमी व्यास तक मोड़ देते हैं --- हाँ, आपने सही पढ़ा, 20 माइक्रोन। बड़े सिरे पर, हमारे गैन्ट्री सीएनसी केंद्र 1200×800 मिमी तक के हिस्सों को संभालते हैं। चाहे आप छोटे घड़ी घटकों या बड़े उपकरण आवासों के साथ काम कर रहे हों, हमारे पास मशीनें और विशेषज्ञता है।
3. जटिल एवं कठिन भाग, कोई समस्या नहीं- वे हिस्से जो अन्य दुकानों को "व्यवहार्य नहीं" कहते हैं? वे वही हैं जिनसे हम प्यार करते हैं। पतली दीवार वाली संरचनाएं, गहरी गुहाएं, कड़ी समाक्षीयता आवश्यकताएं, कठिन सामग्रियां---हम चुनौतीपूर्ण चीजों पर काम करते हैं। हमारे इंजीनियर विनिर्माण क्षमता के लिए प्रत्येक ड्राइंग की समीक्षा करते हैं, और हम आपको पहले ही बता देंगे कि यथार्थवादी क्या है, लागत कितनी होगी और हम आपके डिज़ाइन को कहाँ अनुकूलित कर सकते हैं।
4. उद्योग जिन्हें हम अंदर और बाहर से जानते हैं- हम मशीनरी, चिकित्सा उपकरण, सेमीकंडक्टर उपकरण और ऑप्टिकल संचार उद्योगों की सेवा में विशेषज्ञ हैं। इनमें से प्रत्येक की अपनी आवश्यकताएं हैं, अपने स्वयं के गुणवत्ता मानक हैं, और "अच्छा" कैसा दिखता है इसके बारे में अपने स्वयं के अलिखित नियम हैं। 18 वर्षों के बाद, हम जिस भी उद्योग में सेवा प्रदान करते हैं उसकी भाषा बोलते हैं।
स्पेक शीट पर नंबर प्रिंट करना आसान है। कठिन भाग उन पर लगातार प्रहार कर रहा है --- भाग #1 और भाग #1000 पर। यहां हम वास्तव में उत्पादन में क्या हासिल करते हैं, न कि केवल आदर्श प्रयोगशाला स्थितियों में। ये वे सहनशीलताएं हैं जिन्हें हम वास्तविक ऑपरेटरों और वास्तविक उत्पादन शेड्यूल के साथ, बैचों में दिन-ब-दिन बनाए रख सकते हैं।
| आयामी सटीकता | एल (एक्स) | डब्ल्यू (वाई) | एच (जेड) | श | दप |
| इकाई:±/मिमी | 0.005 | 0.003 | 0.001 | 0.002 | 0.005 |
| ज्यामितीय सटीकता | समतलता | समानता | खड़ापन | बेअदबी | समरूपता |
| इकाई:±/मिमी | 0.002 | 0.002 | 0.002 | रा0.8 | 0.008 |
| उत्पादन क्षमता | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी |
| उत्पादन चक्र | 3-20 दिन | 3-20 दिन | 3-20 दिन | 3-20 दिन | 3-20 दिन |
निरीक्षण उपकरण और गेज में शामिल हैं: सीएमएम, दृष्टि मापने की प्रणाली, प्रोफाइल प्रोजेक्टर, लेजर माइक्रोमीटर, लेजर इंटरफेरोमीटर, खुरदरापन मीटर, गोलाई मीटर, टूल माइक्रोस्कोप, स्टीरियो माइक्रोस्कोप, माइक्रोमीटर, पिन गेज, डायल इंडिकेटर, अल्ट्रा-माइक्रोमीटर, इलेक्ट्रॉनिक ऊंचाई गेज, कैलिपर, गेज ब्लॉक, कठोरता परीक्षक, थ्रेड गेज
1. आयामी परिशुद्धता- हमारी सीएनसी प्रक्रियाएं ऊंचाई आयामों पर ±0.001 मिमी, चौड़ाई पर ±0.003 मिमी और लंबाई पर ±0.005 मिमी तक रैखिक सहनशीलता रखती हैं। यहाँ वास्तविकता की जाँच है: वे संख्याएँ प्राप्त की जा सकती हैं, लेकिन उनके लिए सही सेटअप, सही उपकरण और तापमान-नियंत्रित निरीक्षण की आवश्यकता होती है। हम आपको हमेशा पहले ही बता देंगे कि आपके हिस्से की ज्यामिति और सामग्री के लिए कौन सी सहनशीलता यथार्थवादी है, और कौन सी सहनशीलता वास्तविक मूल्य जोड़े बिना लागत को बहुत अधिक बढ़ा देगी।
2. ज्यामितीय सटीकता- समतलता, समानता, लंबवतता, समरूपता --- ये ज्यामितीय आयाम हैं जहां अच्छा सीएनसी प्रसंस्करण वास्तव में खुद को औसत कार्य से अलग करता है। हम नियमित रूप से सटीक सतहों पर समतलता को 0.002 मिमी तक रखते हैं, और हम समझते हैं कि फिक्स्चर, कटिंग बल और तनाव से राहत सभी इन महत्वपूर्ण आयामों को कैसे प्रभावित करते हैं। जब अन्य दुकानें एक हिस्से के विपरीत चेहरों की विशेषताओं के बीच समानता नहीं रख सकीं तो हमारे पास ग्राहक आए - हमने इसे बेहतर फिक्सिंग और उचित तनाव राहत के साथ ठीक किया।
3. सतह की गुणवत्ता- मानक सीएनसी फैब्रिकेशन मशीनीकृत सतहों पर Ra 0.8μm प्रदान करता है, और पीसने और माध्यमिक संचालन के साथ हम बहुत नीचे जा सकते हैं। सीलिंग सतहों, ऑप्टिकल घटकों और चिकित्सा भागों के लिए, सतह की फिनिश केवल कॉस्मेटिक नहीं है --- यह सीधे प्रदर्शन को प्रभावित करती है। हम आपकी सतह की गुणवत्ता आवश्यकताओं के लिए सही टूलींग, कटिंग पैरामीटर और द्वितीयक संचालन का मिलान करते हैं।
4. गुणवत्ता प्रमाणन एवं पता लगाने की क्षमता- ISO9001:2008 और ISO14001:2004 प्रमाणित, कच्चे माल के बैच से लेकर तैयार हिस्से तक पूरी सामग्री का पता लगाने की क्षमता के साथ। प्रत्येक सीएनसी संसाधित भाग पूरी निरीक्षण रिपोर्ट के साथ भेजा जाता है, और चिकित्सा, एयरोस्पेस और सेमीकंडक्टर ग्राहकों के लिए, हम पीपीएपी, एफएआई और आपके गुणवत्ता प्रणाली के लिए आवश्यक अतिरिक्त दस्तावेज प्रदान करते हैं। रिकॉर्ड कम से कम 3 वर्षों के लिए संग्रहीत किए जाते हैं।
लोग अक्सर पूछते हैं कि हमारे सीएनसी निर्माण को सड़क के नीचे की दुकान से बेहतर क्या बनाता है। ईमानदार उत्तर? यह एक चीज़ नहीं है --- यह उपकरण रेंज, प्रक्रिया नियंत्रण, ऑपरेटर अनुभव और गुणवत्ता प्रणालियों का संयोजन है जो सभी एक साथ काम कर रहे हैं। हमारी दुकान के फर्श पर 100 से अधिक सीएनसी प्रसंस्करण मशीनें हैं, जिनमें टर्निंग, मिलिंग, ड्रिलिंग, बोरिंग और ग्राइंडिंग शामिल हैं। क्षमता की इस व्यापकता का मतलब है कि हम आउटसोर्सिंग के बिना लगभग किसी भी हिस्से को संभाल सकते हैं, जिससे गुणवत्ता सुसंगत रहती है और लीड समय कम होता है।
1. सीएनसी टर्निंग- शाफ्ट, डिस्क और स्लीव प्रकार के हिस्सों के लिए सीएनसी खराद का उपयोग करना। न्यूनतम टर्निंग व्यास φ0.02 मिमी है, अधिकतम टर्निंग लंबाई 200 मिमी है, आईटी1 ग्रेड तक सटीकता के साथ। टर्निंग हमारी दुकान की नींव है, और हमारे लेथ ऑपरेटर फर्श पर सबसे अनुभवी लोगों में से कुछ हैं। वे जानते हैं कि बकबक करने वाली पतली दीवारों वाले हिस्सों को कैसे संभालना है, कठिन सामग्रियों पर सर्वोत्तम सतह फिनिश कैसे प्राप्त करना है, और उत्पादन संचालन पर कड़ी सहनशीलता कैसे बनाए रखनी है।
2. सीएनसी मिलिंग- हाउसिंग, प्लेटों और अनियमित आकार के हिस्सों के लिए ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्रों का उपयोग करना। हमारे मानक मिलों पर X, Y, Z अक्ष यात्राएँ क्रमशः 600 मिमी, 400 मिमी और 300 मिमी हैं, टूल पत्रिका क्षमता 24 से 40 टूल तक है। बड़े हिस्सों के लिए, हमारे गैन्ट्री सीएनसी केंद्र 1200×800 मिमी तक के वर्कपीस को संभालते हैं। मिलिंग वह जगह है जहां हम वास्तव में जटिल ज्यामितियों को चमकाते हैं---पॉकेट, आकृति, 3डी सतह, आप इसे नाम दें।
3. ड्रिलिंग एवं बोरिंग- ड्रिलिंग क्षमता H7 सटीकता के साथ φ0.1 से 50 मिमी व्यास के छेद को कवर करती है। बोरिंग ऑपरेशन से IT7 छेद सटीकता ग्रेड प्राप्त होता है, जिसकी सतह खुरदरापन 0.8μm से अधिक नहीं होती है। यहां एक छोटा सा उद्योग रहस्य है: बहुत सारी दुकानें छेद कर सकती हैं, लेकिन बहुत कम दुकानें गहरी, कठिन सामग्री में सीधा, गोल, सटीक स्थान पर छेद कर सकती हैं। इसे संभव बनाने के लिए हमने सही टूलींग और कूलेंट सिस्टम में निवेश किया है।
4. सीएनसी पीसना- बेलनाकार पीस, सतह पीस, और केंद्र रहित पीस, IT1 से IT5 तक की सटीकता के साथ। ग्राइंडिंग वह जगह है जहां हम पहले से ही सटीक हिस्से लेते हैं और उन्हें अगले स्तर पर धकेलते हैं। जिन हिस्सों को मिरर फ़िनिश या सब-माइक्रोन सहनशीलता की आवश्यकता होती है, उनके लिए पीसना ही उत्तर है। हमारी ग्राइंडर दुकान की सबसे सटीक मशीनों में से कुछ हैं, और उनका रखरखाव ऐसे किया जाता है जैसे आप विश्वास नहीं करेंगे।
लोग अक्सर हमसे पूछते हैं कि हम कौन से उपकरण चलाते हैं, और ईमानदारी से कहें तो, हमें अपने सीएनसी बेड़े पर बहुत गर्व है। हमने जापान, जर्मनी और ताइवान की शीर्ष स्तरीय मशीनों में भारी निवेश किया है --- क्योंकि जब आप माइक्रोन-स्तर की सहनशीलता रखते हैं, तो मशीन टूल को आप जो हासिल करने की कोशिश कर रहे हैं उससे बेहतर सक्षम होना चाहिए। लेकिन यहां एक बात है जिस पर हम हमेशा जोर देते हैं: महान मशीनें केवल उतनी ही अच्छी होती हैं जितनी उन्हें चलाने वाले लोग और उनके पीछे की प्रक्रियाएं।
यह लघु परिशुद्ध भागों---घड़ी घटकों, ऑप्टिकल लेंस, छोटे चिकित्सा प्रत्यारोपणों के लिए हमारी उच्च-स्तरीय मशीन है। यह उत्कृष्ट थर्मल स्थिरता के लिए एक सममित गैन्ट्री संरचना के आसपास बनाया गया है, जिसमें 0.001μm स्केल एन्कोडर्स से नैनोमीटर-स्केल फीडबैक है। यदि आप छोटे, उच्च परिशुद्धता वाले हिस्सों के साथ काम कर रहे हैं जहां प्रत्येक माइक्रोन मायने रखता है, तो यही वह मशीन है जो आप चाहते हैं।
| वर्ग | पैरामीटर |
| मशीन विशिष्टताएँ | - यात्रा (X×Y×Z): 400×350×300 मिमी - टेबल का आकार: 300×300 मिमी - अधिकतम वर्कपीस वजन: 100 किग्रा - स्पिंडल टेपर: HSK-E32 |
| मशीनिंग प्रदर्शन | - स्पिंडल गति: 50-30,000 आरपीएम (मानक); 50,000rpm (वैकल्पिक) - तीव्र यात्रा: 60 मीटर/मिनट (एक्स/वाई); 50मी/मिनट (जेड) - ए-अक्ष स्विंग रेंज: -120°~+90° - सी-अक्ष घूर्णन: 360° (निरंतर) |
| सटीकता विशिष्टताएँ | - स्थिति निर्धारण सटीकता: ±0.001 मिमी (पूर्ण स्ट्रोक) - दोहराव स्थिति सटीकता: ±0.0005 मिमी (पूर्ण स्ट्रोक) - गोलाई सटीकता: 0.5μm (पूर्ण चक्र मशीनिंग) |
| स्वचालन सुविधाएँ | - 5-अक्ष स्वचालित मुआवजा (थर्मल विस्थापन/कंपन) - ऑन-मशीन अल्ट्रा-प्रिसिजन जांच (सटीकता ±0.0001मिमी) - स्वचालित तार थ्रेडिंग डिवाइस (वैकल्पिक, तार ईडीएम के लिए) |
| अन्य | - सीएनसी प्रणाली: अरुमेटिक-एमआई - पावर: 7.5kW (स्पिंडल); 3 किलोवाट (फ़ीड अक्ष) - वजन: 4500 किलो |
| विशिष्ट अनुप्रयोग | परिशुद्धता सीएनसी प्रसंस्करण घटक, आदि। |
सटीक सांचों और 3सी इलेक्ट्रॉनिक भागों के लिए हमारा कार्यक्षेत्र। इस मशीन में थर्मल विस्थापन क्षतिपूर्ति तकनीक-उत्कृष्ट कठोरता और स्थिर सटीकता के साथ एक गैन्ट्री संरचना है। मध्यम आकार के सटीक भागों के लिए जहां उत्पादन में निरंतरता मायने रखती है, यह मशीन दिन-ब-दिन काम करती है।
| वर्ग | पैरामीटर |
| मशीन विशिष्टताएँ | - X/Y/Z अक्ष यात्रा: 560/460/460 मिमी - टेबल का आकार: 760×460 मिमी - अधिकतम भार: 500 किग्रा - स्पिंडल टेपर: BT40 |
| मशीनिंग प्रदर्शन | - स्पिंडल गति: 8000rpm (मानक) / 15,000rpm (वैकल्पिक) - एक्स/वाई/जेड रैपिड ट्रैवर्स: 40/40/32मी/मिनट - काटने की फ़ीड दर: 1-8000 मिमी/मिनट - उपकरण पत्रिका क्षमता: 20 उपकरण (हिंडोला प्रकार) |
| सटीकता विशिष्टताएँ | - स्थिति निर्धारण सटीकता: ±0.002 मिमी (पूर्ण स्ट्रोक) - दोहराव स्थिति सटीकता: ±0.001 मिमी (पूर्ण स्ट्रोक) - गोलाई सटीकता: 0.5μm (पूर्ण चक्र मशीनिंग) |
| अन्य | - सीएनसी प्रणाली: ओकुमा ओएसपी-पी300 - पावर: 11kW (स्पिंडल); 7.5 किलोवाट (फ़ीड अक्ष) - विशेषता: थर्मो-फ्रेंडली अवधारणा, पर्यावरणीय तापमान भिन्नता प्रभाव को कम करती है |
| विशिष्ट अनुप्रयोग | परिशुद्धता सीएनसी प्रसंस्करण घटक, आदि। |
हम जानते हैं कि इस व्यवसाय में गति मायने रखती है। इसीलिए हमने अपने संपूर्ण सीएनसी फैब्रिकेशन ऑपरेशन में एक तीव्र प्रतिक्रिया प्रणाली बनाई है। जिस क्षण से आप हमें अपने चित्र भेजते हैं, हम आगे बढ़ रहे हैं--उद्धरण, प्रक्रिया नियोजन, सामग्री क्रम, शेड्यूलिंग। जब तक आप प्रतिक्रिया की प्रतीक्षा कर रहे हों, हम चित्रों को एक सप्ताह तक किसी की मेज पर नहीं रहने देते।
1. 24 घंटे का कोटेशन और प्रक्रिया की समीक्षा- हमें अपने चित्र भेजें, और हम 24 घंटों के भीतर कोटेशन पूरा कर लेंगे और समीक्षा की प्रक्रिया पूरी कर लेंगे। इसमें हमारी इंजीनियरिंग टीम द्वारा पूर्ण विनिर्माण क्षमता समीक्षा शामिल है --- हम केवल कीमत नहीं भेजते हैं, हम आपको आपके डिज़ाइन, संभावित मुद्दों और अनुकूलन सुझावों पर प्रतिक्रिया भेजते हैं। हमें लगता है कि प्रतिक्रिया का यह स्तर टेबल स्टेक है, लेकिन आपको आश्चर्य होगा कि कितनी दुकानें आपको एक उद्धरण प्राप्त करने में एक सप्ताह का समय लेती हैं।
2. प्रत्येक वॉल्यूम स्तर पर तेज़ टर्नअराउंड- सैंपल प्रोसेसिंग 3 से 5 दिन में पूरी हो जाती है. छोटे बैच (100 टुकड़ों से कम) में 7 से 10 दिन लगते हैं। मध्यम बैच (1000 टुकड़ों से कम) में 15 से 20 दिन लगते हैं। ये आकांक्षी संख्याएँ नहीं हैं --- ये हमारे वास्तविक उत्पादन नेतृत्व समय हैं, और हम 99% समय में उन तक पहुँचते हैं। हम त्वरित ऑर्डर और प्रोटोटाइप आपात स्थितियों के लिए बफर क्षमता बनाए रखते हैं।
3. समर्पित परियोजना इंजीनियरिंग- प्रत्येक प्रोजेक्ट को एक समर्पित प्रोजेक्ट इंजीनियर मिलता है जो संपूर्ण कार्यान्वयन प्रक्रिया को ट्रैक करता है और संबंधित पक्षों को सभी उत्पादन जानकारी वापस भेजता है। आप एक सामान्य ग्राहक सेवा लाइन पर कॉल नहीं करेंगे और किसी ऐसे व्यक्ति से बात नहीं करेंगे, जिसे यह पता नहीं है कि उत्पादन में आपकी भूमिका क्या है या वह कहां है। आपके पास एक ऐसा व्यक्ति होगा जो आपके प्रोजेक्ट को अंदर और बाहर से जानता है।
4. वास्तविक समय उत्पादन दृश्यता- हम वास्तविक समय में उत्पादन योजनाओं, उपकरण की स्थिति और गुणवत्ता डेटा की निगरानी के लिए एमईएस प्रणाली का उपयोग करते हैं, जिससे उत्पादन प्रक्रिया पारदर्शी हो जाती है। हम आपको सटीक रूप से बता सकते हैं कि आपके हिस्से कहाँ हैं, वे किस ऑपरेशन पर हैं, और वे कब पूरे होंगे। अब और नहीं "हम जांच करेंगे और आपसे संपर्क करेंगे" --- हम जानते हैं, और हम आपको बताएंगे।
5. तेजी से वितरण रसद- पर्ल रिवर डेल्टा क्षेत्र: उसी दिन डिलीवरी। चीन के भीतर राष्ट्रव्यापी: 3 दिन में डिलीवरी। अंतरराष्ट्रीय ऑर्डर के लिए, हम सभी प्रमुख माल अग्रेषणकर्ताओं के साथ काम करते हैं और आपकी समयसीमा और बजट के लिए सबसे उपयुक्त शिपिंग विधि को समायोजित कर सकते हैं। हम हर दिन दुनिया भर के ग्राहकों को सामान भेजते हैं।
प्रत्येक उद्योग की अपनी विचित्रताएँ, अपने नियम, "अच्छा" कैसा दिखता है, इसके बारे में अपने अलिखित नियम हैं। 18 वर्षों के बाद, हमने उस प्रत्येक उद्योग की भाषा बोलना सीख लिया है जिसकी हम सेवा करते हैं। हम आपकी ड्राइंग के लिए केवल मशीनी हिस्से नहीं बनाते---हम समझते हैं कि वे आयाम क्यों मायने रखते हैं, वह हिस्सा किस वातावरण में रहेगा और विफलता कैसी दिखेगी। यही संदर्भ आपूर्तिकर्ता और भागीदार के बीच अंतर पैदा करता है।
● मशीनरी एवं स्वचालन- उपकरण आवास, संरचनात्मक घटक, असर आवास, गियर पार्ट्स, और स्वचालन उपकरण घटक। मशीनरी उद्योग विश्वसनीयता, स्थिरता और ऐसे हिस्सों की मांग करता है जो पहली बार में सही ढंग से फिट हों। हम असेंबली सहनशीलता, फिट आवश्यकताओं और बड़े तंत्रों में हिस्से कैसे इंटरैक्ट करते हैं, इसे समझते हैं।
● चिकित्सा उपकरण- सर्जिकल उपकरण, प्रत्यारोपण घटक, चिकित्सा उपकरण आवास, और दंत भाग। हम Ti6Al4V टाइटेनियम मिश्र धातु और मेडिकल-ग्रेड स्टेनलेस स्टील जैसी जैव-संगत सामग्रियों के साथ बड़े पैमाने पर काम करते हैं। चिकित्सा हमारे सबसे मजबूत क्षेत्रों में से एक है --- हम दस्तावेज़ीकरण आवश्यकताओं, ट्रेसबिलिटी मानकों और अंदर और बाहर सत्यापन प्रक्रियाओं को जानते हैं।
● सेमीकंडक्टर उपकरण- चैंबर घटक, वेफर कैरियर, वैक्यूम फ्लैंज, और सटीक अर्धचालक उपकरण भाग। सेमीकंडक्टर निर्माण में, सूक्ष्म दोष या छोटे कण भी पूरे वेफर बैच को बर्बाद कर सकते हैं। हम स्वच्छता आवश्यकताओं, वैक्यूम सीलिंग मानकों और अर्धचालक उपकरणों की मांग वाली अति-सटीक सहनशीलता को समझते हैं।
● ऑप्टिकल संचार- ऑप्टिकल माउंट, लेंस बैरल, फाइबर ऑप्टिक कनेक्टर और सटीक ऑप्टोमैकेनिकल असेंबली। प्रकाशिकी में, यह केवल आयामी सटीकता के बारे में नहीं है--सतह खत्म, गड़गड़ाहट मुक्त किनारों, और सामग्री स्थिरता भी मायने रखती है। हम ऑप्टिकल घटकों की अनूठी आवश्यकताओं को समझते हैं और सूक्ष्म दोष भी प्रदर्शन को कैसे प्रभावित कर सकते हैं।
हम पूरे दिन अपनी क्षमताओं के बारे में बात कर सकते हैं, लेकिन वास्तविक उदाहरणों से बढ़कर कुछ नहीं। नीचे दो वास्तविक उत्पादन मामले हैं जिन्हें हमने वितरित किया है ---आवश्यक चीजों को संक्षेप में प्रस्तुत किया है। ये मार्केटिंग संबंधी बकवास नहीं हैं; वे वास्तविक संख्याओं और वास्तविक परिणामों वाली वास्तविक नौकरियाँ हैं।

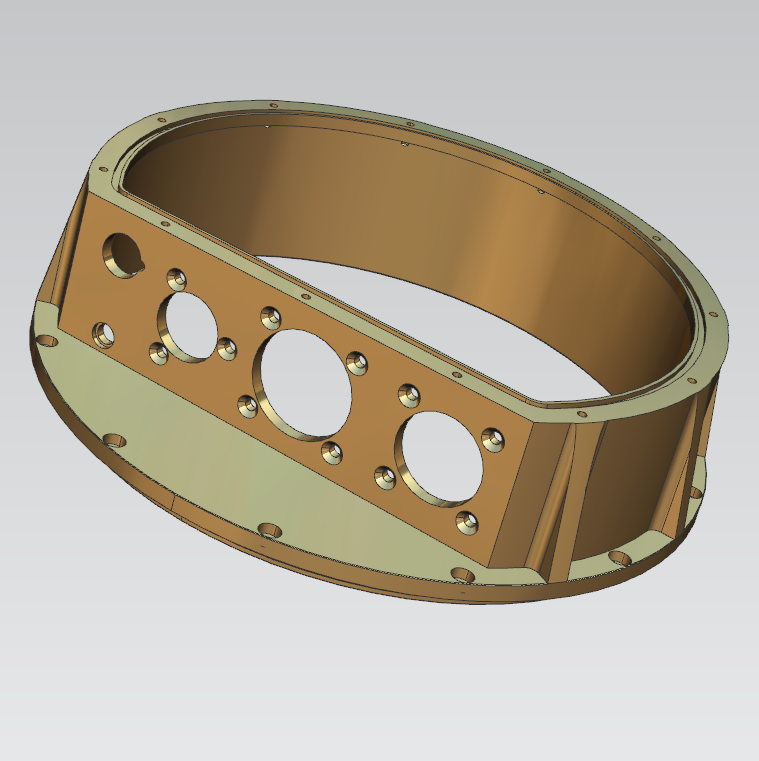

यह बड़ा 6061-T6 एल्यूमीनियम कुंडलाकार निचला कवर हमारे सबसे यादगार बड़े पैमाने पर उत्पादन भागों में से एक है। ग्राहक यूरोप और अमेरिका को निर्यात करने वाला एक स्वचालित निरीक्षण उपकरण निर्माता है। पिछली दो फैक्ट्रियों के विफल होने के बाद वे हमारे पास आए थे --- समतलता के मुद्दों, छेद की स्थिति में विचलन और पतली-दीवार की बकबक विकृति के कारण बैच की उपज 60% से कम थी।
मुख्य चुनौतियाँ
● बड़ी पतली दीवार की विकृति:800 मिमी व्यास वाले हिस्से पर 40 मिमी दीवार की मोटाई का मतलब है कि खुरदरापन के बाद तनाव मुक्ति गंभीर विकृति का कारण बन सकती है। हमें समाक्षीयता ≤0.03 मिमी और अंतिम सतह समतलता ≤0.02 मिमी की आवश्यकता थी।
● परिधीय छिद्र स्थिति सटीकता:दर्जनों माउंटिंग छेद रिंग के चारों ओर समान रूप से वितरित होते हैं, सभी को केंद्र डेटाम के सापेक्ष स्थिति सहिष्णुता ≤0.025 मिमी की आवश्यकता होती है।
● सीलिंग सतह की गुणवत्ता:दोनों अंतिम चेहरे सीलिंग सतह हैं जिनके लिए Ra≤0.8μm की आवश्यकता होती है और असेंबली के बाद कोई रिसाव नहीं होता है।
हमारा समाधान
हमने हाइड्रोलिक इंडेक्स प्लेट के साथ एक गैन्ट्री सीएनसी मशीनिंग केंद्र का उपयोग किया, और यहां कुंजी है---हमने तनाव राहत कदमों को नहीं छोड़ा, जिन पर कई छोटे कारखाने पैसे बचाने की कोशिश करते हैं। कच्चे माल के तनाव से राहत के लिए पहले 170 डिग्री सेल्सियस पर 4 घंटे तक एनीलिंग की जाती है, फिर 0.4 मिमी फिनिशिंग भत्ते के साथ रफिंग की जाती है, फिर सेमी-फिनिशिंग और फिनिशिंग से पहले 24 घंटे तक प्राकृतिक तनाव मुक्ति दी जाती है। सीलिंग चेहरों के लिए, हमने मशीन से सीधे रा 0.6-0.8μm प्राप्त करने के लिए 80 मिमी/मिनट की कम फ़ीड दरों पर पीसीडी डायमंड एंड मिल्स का उपयोग किया।
परिणाम
बैच उपज 60% से बढ़कर लगभग 100% हो गई। समाक्षीयता 0.010-0.018 मिमी मापी गई, जो 0.03 मिमी विशिष्टता से काफी कम है। 0.02 मिमी विशिष्टता के तहत, समतलता 0.009-0.015 मिमी पर आई। ग्राहक ने बताया कि असेंबली के मानव-घंटे 40% कम हो गए, कुल खरीद लागत 28% गिर गई, और उन्होंने मौके पर ही एक दीर्घकालिक मासिक रीऑर्डर अनुबंध पर हस्ताक्षर किए।

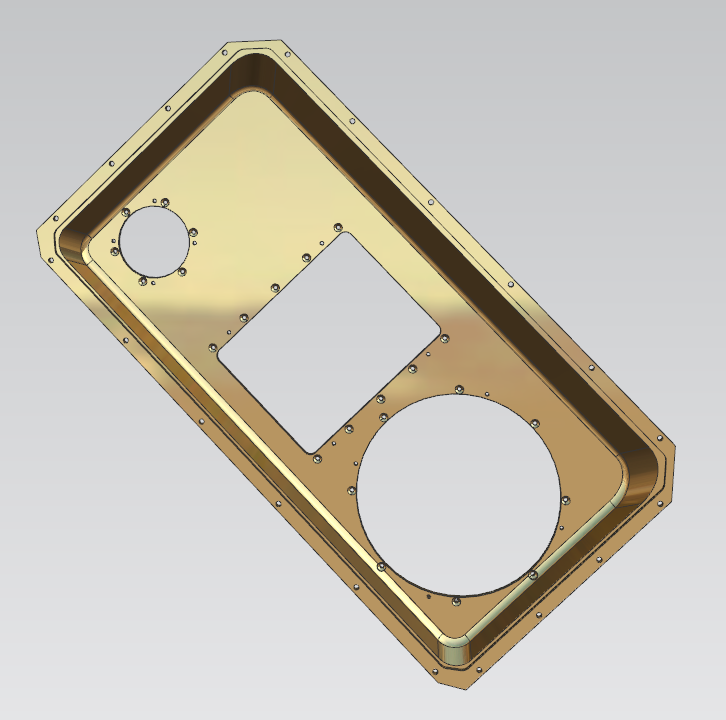

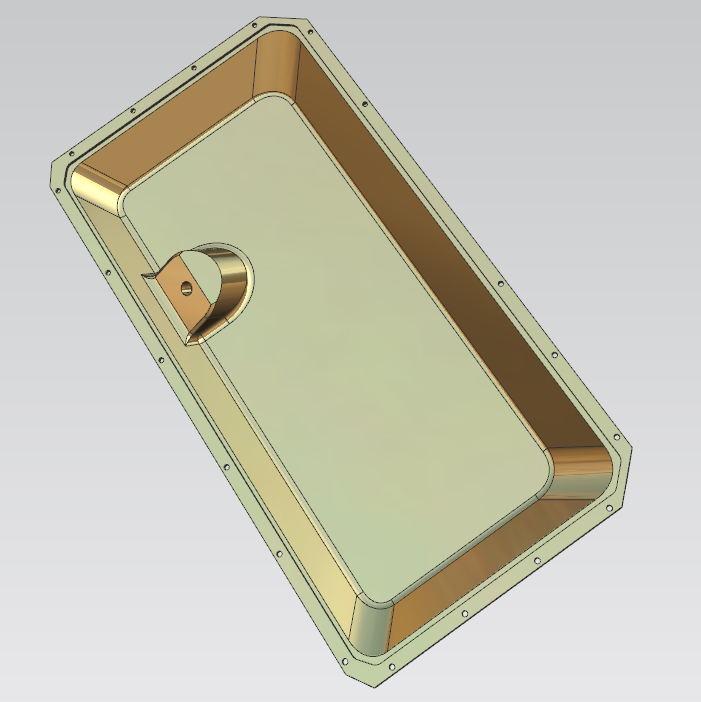

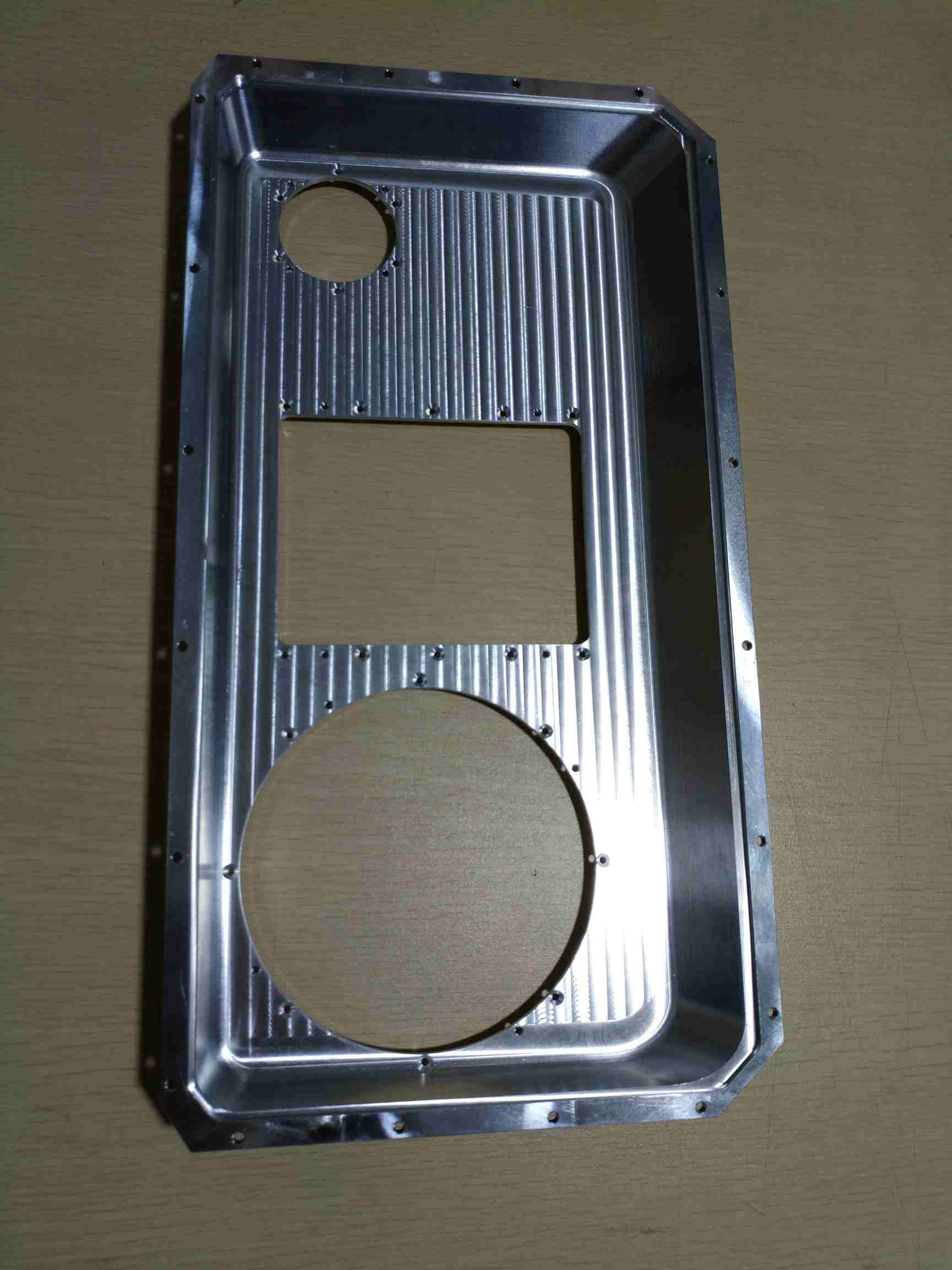

यह 6061-टी6 एल्यूमीनियम बैक कवर विदेशी स्वचालन परीक्षण उपकरण क्लाइंट के लिए है। इस नौकरी के बारे में दिलचस्प बात? मूल ड्राइंग में शून्य सहिष्णुता चिह्न थे---सिर्फ बुनियादी आयाम। ग्राहक को पता था कि उन्हें नकारात्मक दबाव परीक्षण के लिए एक अच्छी मुहर की आवश्यकता है, लेकिन वे यह निर्दिष्ट नहीं कर सके कि उन्हें वास्तव में किस सहनशीलता की आवश्यकता है। यह वह जगह है जहां अनुभव वास्तव में मायने रखता है --- अधिकांश दुकानें सामान्य सहनशीलता को कम करने के लिए मशीन बनाती हैं और इसे पूरा कहती हैं, और फिर ग्राहक को पता चलता है कि यह असेंबली के दौरान लीक हो गया है।
मुख्य चुनौतियाँ
● बड़ी पतली दीवार वाला समतलता नियंत्रण:लगभग 400 मिमी लंबा, यह एक बड़ी पतली दीवार वाला कक्ष भाग है। एल्यूमीनियम मिश्र धातु तनाव विरूपण समतलता को स्थिर करना बेहद कठिन बना देता है।
● सील नाली स्थिरता:फ़्रेम के चारों ओर 12 मिमी चौड़े बंद सील खांचे के लिए समान गहराई की आवश्यकता होती है और उपकरण कनेक्शन बिंदु पर कोई चरण चिह्न नहीं होता है --- अन्यथा सिलिकॉन गैसकेट ठीक से सील नहीं होगा।
● एंगल्ड काउंटरबोर गहराई स्थिरता:बेवेल्ड फ्रेम पर 8 एम5 काउंटरबोर छेद---कई फ्लिप के साथ तीन-अक्ष मशीनिंग संचयी क्लैंपिंग त्रुटियों का कारण बनती है, जिसके परिणामस्वरूप असमान काउंटरबोर गहराई होती है।
हमारा समाधान
सबसे पहले, हमने नकारात्मक दबाव सीलिंग एप्लिकेशन के आधार पर सटीक सहनशीलता के एक पूरे सेट को परिभाषित करने के लिए क्लाइंट के साथ काम किया - ±0.006 मिमी सील नाली गहराई, ≤0.008 मिमी बेस प्लेन फ़्लैटनेस, और ≤0.007 मिमी सील नाली साइड दीवार समानता जैसी चीजें। फिर हमने प्रक्रिया को विभाजित किया: रफिंग के लिए चार-अक्ष सीएनसी, सील नाली, काउंटरबोर और जांच छेद की सटीक फिनिशिंग के लिए एक साथ पांच-अक्ष सीएनसी। हमने स्थानीय एक्सट्रूज़न विरूपण से बचने के लिए 0.004 मिमी समतलता के लिए एक कस्टम वैक्यूम सोखना स्थिरता बेस ग्राउंड का उपयोग किया। और गंभीर रूप से--- रफिंग के बाद, हम फिनिशिंग से पहले काटने के तनाव को दूर करने के लिए भागों को तापमान-नियंत्रित क्षेत्र में 3 घंटे तक बैठने देते हैं। हमने देखा है कि सहकर्मी इस चरण को छोड़ देते हैं और पूरे बैच में 0.04 मिमी फ़्लैटनेस त्रुटि के साथ समाप्त होते हैं।
परिणाम
प्रथम बैच उत्तीर्ण दर: 99.8%। सील नाली की गहराई ±0.006 मिमी के भीतर 11.996-12.004 मिमी मापी गई। बेस प्लेन फ़्लैटनेस 0.005-0.007 मिमी पर आई, जो 0.008 मिमी लक्ष्य से बेहतर है। ग्राहक ने शून्य रिसाव के साथ 30 मिनट के नकारात्मक दबाव पकड़ परीक्षण की सूचना दी---कुछ ऐसा जो उनका पिछला आपूर्तिकर्ता कभी हासिल नहीं कर सका। उन्होंने हमारे द्वारा स्थापित बिल्कुल उन्हीं प्रक्रिया मापदंडों का उपयोग जारी रखने के लिए स्पष्ट निर्देशों के साथ 1200-टुकड़े का पुन: क्रम रखा।
हम जानते हैं कि जब सीएनसी प्रसंस्करण आपूर्तिकर्ताओं की बात आती है तो आपके पास विकल्प हैं। एक त्वरित Google खोज से सैकड़ों दुकानें सामने आ जाएंगी, जो सटीक कार्य करने का दावा करती हैं। लेकिन यहां सच्चाई यह है: उनमें से अधिकांश एक अच्छा नमूना बनाने में अच्छे हैं, लेकिन जब आपको उत्पादन मात्रा में लगातार गुणवत्ता की आवश्यकता होती है तो वे विफल हो जाते हैं। इस व्यवसाय में 18 वर्षों के बाद, हमें लगता है कि उत्तर सरल है: हम केवल मशीनिंग सेवाएँ नहीं बेच रहे हैं --- हम मन की शांति बेच रहे हैं जो एक ऐसे भागीदार के साथ काम करने से मिलती है जो वास्तव में जानता है कि वे क्या कर रहे हैं, जो समस्याओं को आपकी समस्या बनने से पहले ही पकड़ लेता है, और जो अपने काम के पीछे खड़ा रहता है।
1. वास्तविक तकनीकी विशेषज्ञता, सिर्फ बिक्री चर्चा नहीं- जब आप हमें कोई ड्राइंग भेजते हैं, तो उसकी समीक्षा एक वास्तविक इंजीनियर द्वारा की जाती है, जो पहले आपके जैसे भागों को चलाता है --- किसी स्क्रिप्ट को पढ़ने वाला कोई विक्रेता नहीं। हम आपको बताएंगे कि क्या आपका डिज़ाइन निर्माण योग्य है, समस्या क्षेत्र कहां हैं, और गुणवत्ता में सुधार या लागत कम करने के लिए हम क्या बदलने की सलाह देंगे। कोई दिखावा नहीं, कोई अतिशयोक्ति नहीं, बस ईमानदार इंजीनियरिंग सलाह। यदि सीएनसी निर्माण आपके लिए सही समाधान नहीं है, तो हम आपको वह भी बताएंगे।
2. निरंतरता जिस पर आप भरोसा कर सकते हैं- कोई भी दुकान एक अच्छा हिस्सा बना सकती है। असली परीक्षा सौ अच्छे हिस्से बनाना है, फिर भी, सभी सहनशीलता के भीतर। हमारी आईएसओ-प्रमाणित गुणवत्ता प्रणाली, सख्त प्रक्रिया नियंत्रण और अनुभवी ऑपरेटर प्रोटोटाइप से पूर्ण उत्पादन तक लगातार गुणवत्ता सुनिश्चित करते हैं। हम 99% समय पर डिलीवरी दर बनाए रखते हैं क्योंकि हम जानते हैं कि अगर यह दो सप्ताह देर से दिखाई देता है तो "ऑन स्पेक" का कोई खास मतलब नहीं है।
3. उचित मूल्य निर्धारण, कोई छिपी हुई लागत नहीं- हम हमेशा आपको मिलने वाली सबसे सस्ती बोली नहीं होते हैं, और हमें इससे कोई आपत्ति नहीं है। हम इस बारे में पारदर्शी हैं कि आप किसके लिए भुगतान कर रहे हैं और क्यों। परिशुद्ध सीएनसी निर्माण सस्ता नहीं है --- मशीनें महंगी हैं, टूलींग में पैसा खर्च होता है, और निरीक्षण उपकरण में लागत बढ़ जाती है। लेकिन हम प्रारंभिक उद्धरण को कम करने और बाद में परिवर्तन आदेशों के साथ आपको कम करने का खेल नहीं खेलते हैं। हम जो कीमत उद्धृत करते हैं वह वही कीमत है जो आप चुकाते हैं।
4. जरूरत पड़ने पर तेजी से बदलाव- मानक लीड समय जटिलता और मात्रा के आधार पर 3-20 दिनों तक चलता है, लेकिन हम जानते हैं कि चीजें सामने आती हैं। हम त्वरित ऑर्डरों और प्रोटोटाइप आपात स्थितियों के लिए क्षमता आरक्षित रखते हैं, और हम हमेशा सख्त समय सीमा को समायोजित करने के लिए अपना सर्वश्रेष्ठ प्रयास करेंगे। हमारी त्वरित प्रतिक्रिया प्रणाली का मतलब है कि आपको अपने चित्र भेजने के 24 घंटों के भीतर एक उद्धरण और प्रक्रिया समीक्षा मिलेगी। बस इसकी आदत मत बनाओ.
5. इंजीनियरिंग सहायता जो वास्तव में मूल्य जोड़ती है- हम अपने द्वारा भेजे गए प्रत्येक उद्धरण पर निःशुल्क तकनीकी मूल्यांकन प्रदान करते हैं। हमारे इंजीनियर विनिर्माण क्षमता के लिए आपके डिज़ाइन की समीक्षा करेंगे, प्रक्रिया अनुकूलन का सुझाव देंगे, और किसी भी हिस्से को काटने से पहले संभावित मुद्दों को इंगित करेंगे। ग्राहक नियमित रूप से हमें बताते हैं कि हमारे डीएफएम फीडबैक ने उन्हें रीडिज़ाइन लागत और उत्पादन में देरी से हजारों की बचत की है। हम इसे सेवा का हिस्सा मानते हैं--अतिरिक्त शुल्क नहीं।
6. ग्राहक सेवा जो बिक्री के बाद गायब नहीं होती- प्रत्येक ग्राहक को एक समर्पित प्रोजेक्ट इंजीनियर मिलता है जो उनके हिस्सों, उनकी प्रक्रियाओं और उनकी प्राथमिकताओं को जानता है। हम 24 घंटों के भीतर (आमतौर पर तेजी से) पूछताछ का जवाब देते हैं, हम लंबे समय से चल रहे ऑर्डर पर नियमित अपडेट प्रदान करते हैं, और यदि कभी कोई समस्या होती है तो हम अपने काम के लिए तत्पर हैं। जब सब कुछ सुचारू रूप से चलता है तो बहुत सारी दुकानें बढ़िया होती हैं---असली परीक्षा यह है कि वे समस्याओं को कैसे संभालते हैं। हमने चीजों के गलत होने पर उन्हें सही करने में अपनी प्रतिष्ठा बनाई है।
इस व्यवसाय में 18 वर्षों के बाद, हम नए ग्राहकों से बार-बार वही प्रश्न सुनते हैं। यहां सबसे आम हैं, सीधे उत्तरों के साथ---कोई मार्केटिंग बकवास नहीं, केवल तथ्य।
ए: नमूनों में 3 से 5 दिन लगते हैं। 100 टुकड़ों से कम के छोटे बैचों में 7 से 10 दिन लगते हैं। 1000 टुकड़ों से कम के मध्यम बैचों में 15 से 20 दिन लगते हैं। हम त्वरित ऑर्डर के लिए बफर क्षमता भी रखते हैं --- बस हमें अपनी समय सीमा बताएं और हम आपको बताएंगे कि क्या हम इसे पूरा कर सकते हैं।
उत्तर: आपके चित्र प्राप्त होने के 24 घंटों के भीतर। और यह केवल एक मूल्य संख्या नहीं है --- हमारी इंजीनियरिंग टीम पूर्ण विनिर्माण क्षमता की समीक्षा करती है और एक ही समय में आपके डिज़ाइन, संभावित मुद्दों और अनुकूलन सुझावों पर प्रतिक्रिया भेजती है।
ए: आयामी सटीकता पर, हम ऊंचाई पर ±0.001 मिमी, चौड़ाई पर ±0.003 मिमी और लंबाई पर ±0.005 मिमी रख सकते हैं। समतलता, समानता और लंबवतता जैसी ज्यामितीय सहनशीलता पर, हम नियमित रूप से 0.002 मिमी प्राप्त करते हैं। असली सवाल यह है कि क्या आपको वास्तव में उन सहनशीलताओं की आवश्यकता है --- सख्त सहनशीलता से लागत तेजी से बढ़ती है, और अगर हमें लगता है कि आप अधिक निर्दिष्ट कर रहे हैं तो हम हमेशा आपको बताएंगे।
उत्तर: कोई न्यूनतम नहीं. हम सैकड़ों-हजारों टुकड़ों तक एकल-टुकड़ा प्रोटोटाइप बनाते हैं। जाहिर है, जैसे-जैसे मात्रा बढ़ती है इकाई की कीमत काफी कम हो जाती है, लेकिन हम किसी भी मात्रा को उद्धृत करने में प्रसन्न होते हैं।
ए: एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील, कार्बन स्टील, तांबा, पीतल, टाइटेनियम, निकल-आधारित सुपरअलॉय, इंजीनियरिंग प्लास्टिक... लगभग कुछ भी जिसे मशीनीकृत किया जा सकता है। हमारे पास एल्यूमीनियम और स्टेनलेस स्टील के साथ सबसे अधिक अनुभव है --- ये हमारे काम का लगभग 70% बनाते हैं --- लेकिन हम नियमित रूप से अधिक विदेशी सामान भी संभालते हैं।
उत्तर: हाँ, बिल्कुल। एनोडाइजिंग, प्लेटिंग, पाउडर कोटिंग, हीट ट्रीटमेंट, ग्राइंडिंग, ईडीएम, असेंबली--- हम यह सब करते हैं, या हम उन विश्वसनीय साझेदारों के साथ काम करते हैं जिनका उपयोग हमने वर्षों से किया है। मुद्दा यह है कि, आपको एक आपूर्तिकर्ता से तैयार, स्थापित करने के लिए तैयार हिस्से मिलते हैं। कई विक्रेताओं के साथ कोई समन्वय नहीं, कुछ गलत होने पर कोई उंगली नहीं उठानी।
उत्तर: मानक शिपमेंट में पूर्ण निरीक्षण रिपोर्ट शामिल होती है। जिन ग्राहकों को अधिक की आवश्यकता है, हम सामग्री प्रमाणपत्र, सीएमएम रिपोर्ट, पीपीएपी, एफएआई --- जो भी आपकी गुणवत्ता प्रणाली की आवश्यकता है, प्रदान करते हैं। रिकॉर्ड कम से कम 3 वर्षों के लिए संग्रहीत किए जाते हैं।
उत्तर: यदि यह हमारी गलती है, तो हम उन्हें मुफ़्त में दोबारा बनाते हैं और शिपिंग लागत को कवर करते हैं। यह सभी सीएनसी प्रसंस्करण कार्यों के लिए हमारी मानक वारंटी है। हम किसी ग्राहक को खोने के बजाय खराब बैच की कीमत खाना पसंद करेंगे। हम 18 वर्षों से व्यवसाय में हैं, इसका एक कारण यह है कि हम अपने काम के पीछे खड़े हैं।
आख़िरकार, हम केवल इंजीनियरों और मशीनिस्टों का एक समूह हैं जो अच्छे हिस्से बनाने में गर्व महसूस करते हैं। हम 18 वर्षों से ऐसा कर रहे हैं, हमने हर गलती और हर सफलता से सीखा है, और हम जो भी सीएनसी फैब्रिकेशन प्रोजेक्ट लेते हैं उसमें वह सारा अनुभव लाते हैं। चाहे आपको डिज़ाइन को साबित करने के लिए एकल प्रोटोटाइप की आवश्यकता हो या उत्पाद लॉन्च के लिए उच्च मात्रा में उत्पादन की, हमारी टीम मदद के लिए तैयार है। हमें अपने चित्र भेजें, हमें बताएं कि आप क्या हासिल करने की कोशिश कर रहे हैं, और हम एक ईमानदार मूल्यांकन, एक निष्पक्ष उद्धरण और एक यथार्थवादी समयरेखा के साथ आपसे संपर्क करेंगे।
