सीएनसी कटिंग हमारी मुख्य सटीक विनिर्माण सेवाओं में से एक है। चीन में एक पेशेवर सीएनसी कटिंग निर्माता और आपूर्तिकर्ता के रूप में, हम वैश्विक ग्राहकों के लिए लेजर कटिंग, वायर ईडीएम, प्लाज्मा कटिंग और जल-निर्देशित लेजर तकनीक सहित व्यापक संख्यात्मक नियंत्रण कटिंग समाधान प्रदान करते हैं।
हमारे उत्पादन उपकरण में सीएनसी मशीनें, संख्यात्मक नियंत्रण खराद, संख्यात्मक नियंत्रण ग्राइंडर, लेजर कटिंग सिस्टम, वायर कटिंग, इलेक्ट्रिकल डिस्चार्ज मशीनिंग और विभिन्न व्यावसायिक उत्पादन उपकरणों की 130 से अधिक इकाइयां शामिल हैं।
हमारे फाइबर लेजर कटिंग सिस्टम में 1000W से 12000W तक की शक्ति होती है, जो कार्बन स्टील को 30 मिमी तक, स्टेनलेस स्टील को 20 मिमी तक और एल्यूमीनियम मिश्र धातु को 15 मिमी तक काटने में सक्षम है। काटने की सटीकता 0.1--0.3 मिमी की केर्फ़ चौड़ाई और काटने की सतह लंबवतता ≤0.3 मिमी के साथ ±0.05 मिमी तक पहुंच जाती है।
हम ZKH550 5-अक्ष सीएनसी तार ईडीएम मशीनें संचालित करते हैं जो विशेष रूप से आर्थोपेडिक प्रत्यारोपण जैसी जटिल संरचनाओं के लिए डिज़ाइन की गई हैं। विशिष्टताओं में शामिल हैं:
| पैरामीटर | विनिर्देश |
| मशीनिंग परिशुद्धता | ±0.003 मिमी |
| सतही समापन | रा ≤ 0.8 μm (कई कटौती के बाद) |
| अधिकतम प्रसंस्करण दक्षता | ≥ 300 मिमी²/एच |
| प्रभावी यात्रा | 550 मिमी × 450 मिमी |
| टेपर क्षमता | ±6° |
| नियंत्रण प्रणाली | प्रत्यक्ष डीएक्सएफ फ़ाइल आयात और स्वचालित आईएसओ कोड पीढ़ी के साथ विंडोज 7+ |
मुख्य लाभ:किसी महंगे साँचे की आवश्यकता नहीं, डिज़ाइन परिवर्तनों पर त्वरित प्रतिक्रिया, Ti6Al4V टाइटेनियम मिश्र धातु जैसी उच्च कठोरता वाली जैव-संगत सामग्री के प्रसंस्करण में उत्कृष्टता।
विशिष्ट अनुप्रयोग:आर्थोपेडिक लॉकिंग स्क्रू, हड्डी की प्लेटें, इंट्रामेडुलरी नाखून और सटीक मोल्ड घटक।
6 मिमी से 50 मिमी तक मध्यम-मोटी प्लेटों के लिए सीएनसी प्लाज्मा कटिंग, बैच रफ मशीनिंग के लिए तेज प्रसंस्करण गति और कम लागत की पेशकश। हमने 30 टन की मासिक प्रसंस्करण क्षमता और 99% समय पर डिलीवरी दर के साथ इस्पात संरचना, चेसिस कैबिनेट, लिफ्ट, कृषि मशीनरी और निर्माण मशीनरी सहित उद्योगों को अनुकूलित सीएनसी कटिंग सेवाएं प्रदान की हैं।

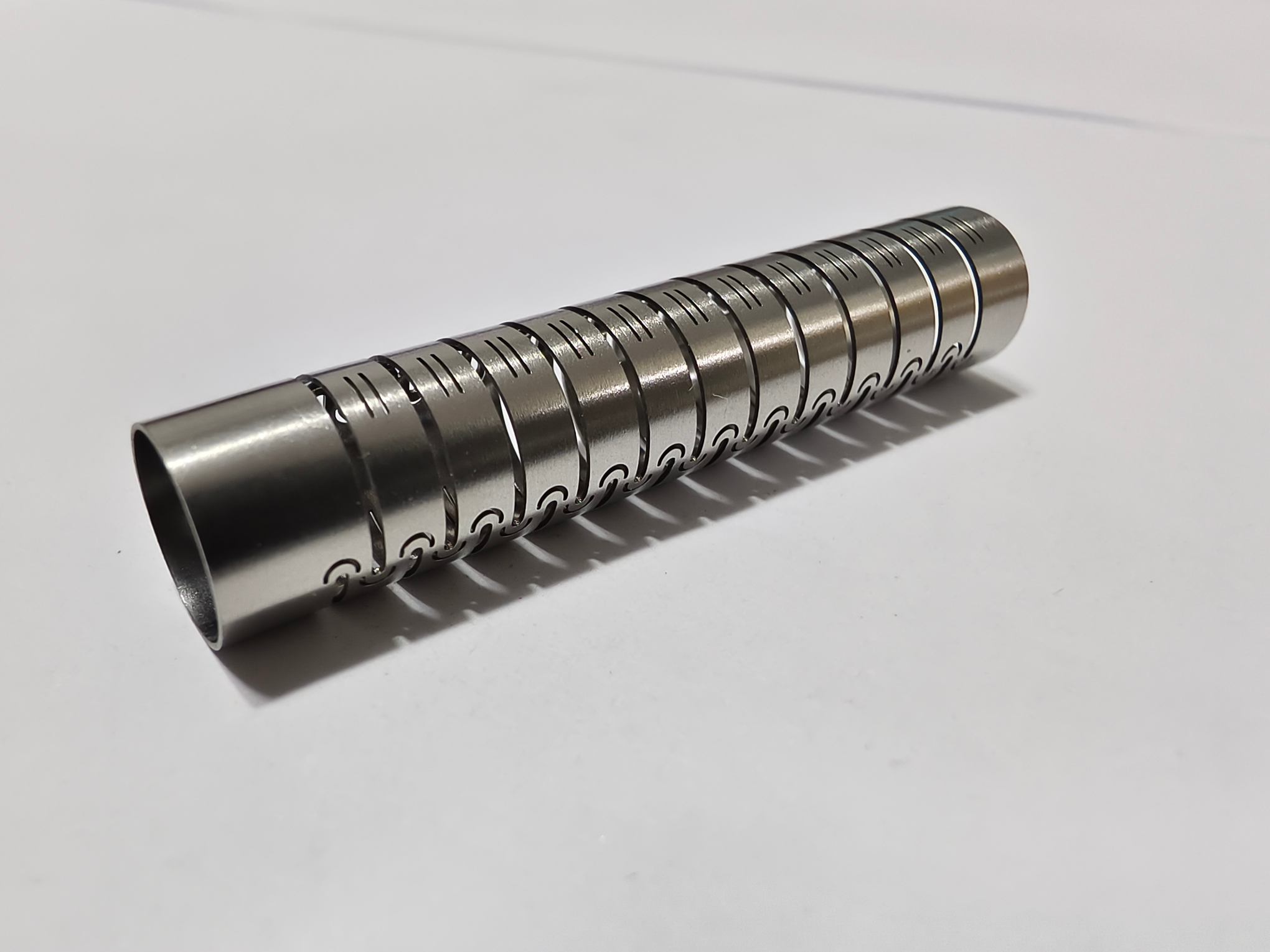

शून्य ताप-प्रभावित क्षेत्रों की आवश्यकता वाले अनुप्रयोगों के लिए, हम नियोजित करते हैंLCS800 जल-निर्देशित लेजर प्रसंस्करण उपकरण. मुख्य विशिष्टताएँ:
| पैरामीटर | विनिर्देश |
| लेजर तरंगदैर्घ्य | 532 एनएम |
| लेजर पावर | 20--200 डब्ल्यू |
| अधिकतम जल दबाव | 600 बार |
| न्यूनतम केर्फ़ चौड़ाई | 0.030 मिमी |
मुख्य लाभ:लेजर बीम को माइक्रोन-स्केल वॉटर जेट में कुल आंतरिक प्रतिबिंब के माध्यम से प्रेषित किया जाता है, जिससे शून्य गर्मी-प्रभावित क्षेत्र प्राप्त होता है, कोई सूक्ष्म दरारें नहीं होती हैं, और कोई मलबा जमाव नहीं होता है - कट बिना वी-आकार के समानांतर होते हैं।
विशिष्ट अनुप्रयोग: सिलिकॉन कार्बाइड, सीएफआरपी कंपोजिट, अर्धचालक उपकरण, और अन्य गर्मी-संवेदनशील सामग्री।
| आयामी सटीकता | आयुध डिपो | पहचान | दप | श | डीए |
| इकाई:±/मिमी | 0.005 | 0.008 | 0.002 | 0.005 | 0.0001 |
| ज्यामितीय सटीकता | गोलाई | समाक्षीयता | समरूपता | एकत्रीकरण | सर्कुलर रनआउट |
| इकाई:±/मिमी | 0.002 | 0.005 | 0.008 | 0.005 | 0.005 |
| उत्पादन क्षमता | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी | 1~999999 पीसी |
| उत्पादन चक्र | 3-20 दिन | 3-20 दिन | 3-20 दिन | 3-20 दिन | 3-20 दिन |

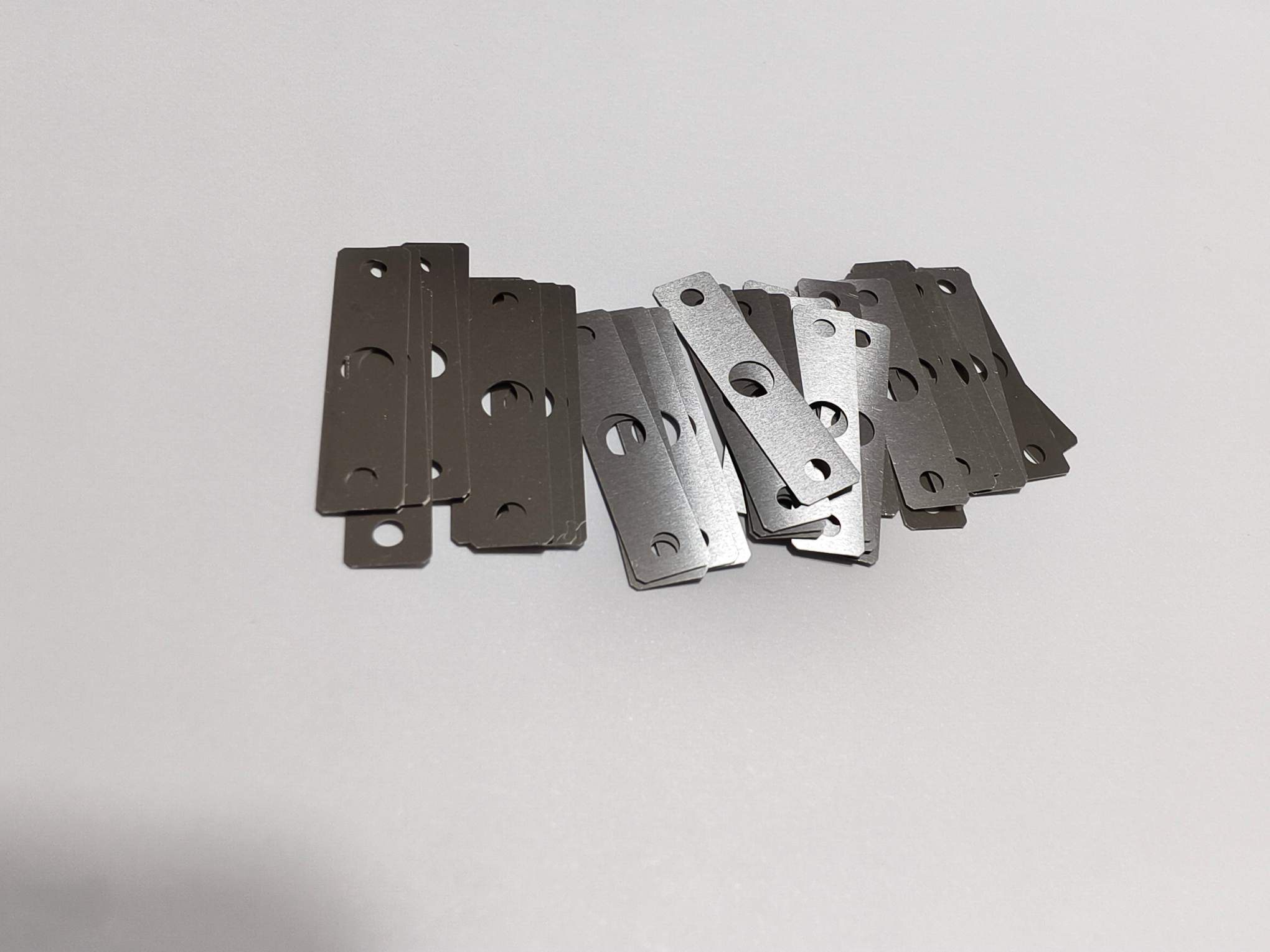

यह अल्ट्रा-थिन शिम आयातित 304 गैर-चुंबकीय स्टेनलेस स्टील से बना है, जिसका उपयोग मुख्य रूप से यूरोपीय स्वचालन उपकरण निर्माता के लिए माइक्रो सर्वो मोटर्स के अंदर एक आइसोलेशन स्पेसर के रूप में किया जाता है। यह सटीक ट्रांसमिशन असेंबली के भीतर एक महत्वपूर्ण चुंबकीय अलगाव घटक के रूप में कार्य करता है।
| पैरामीटर | मांग |
| सामग्री | आयातित 304 गैर-चुंबकीय स्टेनलेस स्टील |
| मोटाई | 0.5 मिमी ± 0.002 मिमी |
| समतलता | ≤ 0.002 मिमी |
| सतह | कोई उपकरण का निशान, खरोंच या इंडेंटेशन नहीं |
| चुंबकीय संपत्ति | सूक्ष्म-चुंबकीय या पूरी तरह से गैर-चुंबकीय (<0.02mT) |
| कुल मिलाकर आयाम | लंबाई 43.96 मिमी, चौड़ाई 9.00 मिमी |
| बढ़ते छेद | छेद के माध्यम से 2× Φ2.10, 2× Φ2.20 काउंटर-सनक छेद, 1× Φ3.2 छेद का पता लगाना |
| छेद स्थिति सहनशीलता | ±0.003मिमी |
यह एक चुनौती क्यों थी:ग्राहक ने पहले तीन स्थानीय मशीनिंग दुकानों से संपर्क किया था --- सभी नमूने विफल रहे। 0.5 मिमी अल्ट्रा-पतली सामग्री पारंपरिक क्लैंपिंग के दौरान कंपन और विकृति से ग्रस्त है। इतनी पतली प्लेट पर 0.002 मिमी समतलता प्राप्त करना बेहद कठिन है, और मशीनिंग के बाद गैर-चुंबकीय गुणों को बनाए रखने के लिए समर्पित तनाव-राहत और डीमैग्नेटाइजिंग चरणों की आवश्यकता होती है।
| पैरामीटर | नमूना 1 | नमूना 2 | नमूना 3 | मांग |
| कुल लंबाई | 43.959 मिमी | 43.961 मिमी | 43.958 मिमी | 43.96 ±0.02मिमी |
| कुल चौड़ाई | 8.999 मिमी | 9.001 मिमी | 9.000 मिमी | 9.00 ±0.02मिमी |
| मोटाई | 0.501 मिमी | 0.499 मिमी | 0.500 मिमी | 0.5 ±0.002मिमी |
| समतलता | 0.0012मिमी | 0.0015मिमी | 0.0009मिमी | ≤ 0.002 मिमी |
| अवशिष्ट चुंबकत्व | 0.013mT | 0.008mT | 0.010mT | <0.02mT |
| सतह का खुरदरापन | रा 0.018μm | रा 0.016μm | रा 0.019μm | रा ≤ 0.02μm |
ग्राहक परिणाम:लगातार छह बैचों में ग्राहक की मोटर रीवर्क दर 15% से गिरकर 0 हो गई। असेंबली दक्षता में 32% सुधार हुआ। ग्राहक ने अब इस घटक के लिए 80,000 से अधिक टुकड़ों का वार्षिक ऑर्डर दिया है।
"सानलुओ की अनुकूलित सीएनसी काटने की प्रक्रिया और पूर्ण-निरीक्षण प्रणाली ने दो-वर्षीय समस्या का समाधान किया। बहुत कम दुकानें 0.5 मिमी शीट पर 0.002 मिमी समतलता प्राप्त कर सकती हैं --- हमें अपना दीर्घकालिक साझेदार मिल गया है।" --- लिखित ग्राहक प्रशंसापत्र।

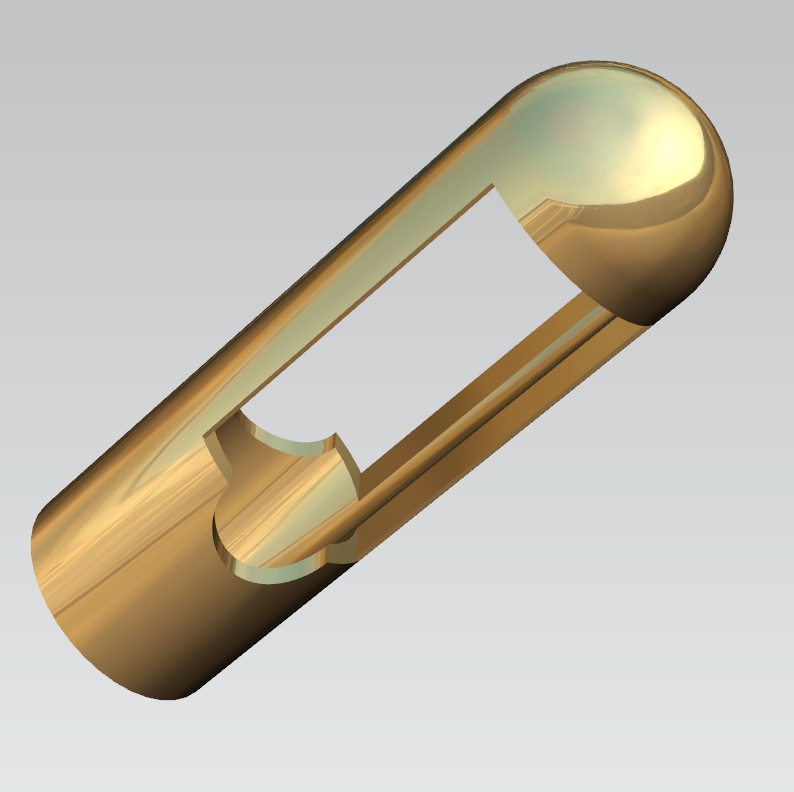

यह पतली दीवार वाला आवास H62 पीतल से बना है और औद्योगिक उच्च परिशुद्धता फोटोइलेक्ट्रिक सेंसर के अंदर मुख्य समर्थन संरचना के रूप में कार्य करता है। भाग को निरंतर तापमान वातावरण का सामना करना होगा और स्प्रिंग जांच, सीलिंग रिंग और सटीक हस्तक्षेप फिट के साथ पिन का पता लगाना होगा।
| पैरामीटर | मांग |
| कुल लंबाई | 1.55 मिमी ± 0.05 मिमी |
| अधिकतम बाहरी व्यास | 80.31 मिमी |
| दीवार की मोटाई | 0.55 मिमी (एक तरफ) |
| समाक्षीयता | 0.01 एम एम |
| सतही फिनिश (संभोग चेहरे) | रा0.8 |
| आंतरिक नाली | गहराई 0.85±0.02मिमी, चौड़ाई 0.55±0.02मिमी, त्रिज्या R0.03 |
| सहनशीलता (आईटी1804‑2000) | सामान्य आयामों के लिए ±0.02~±0.05 मिमी |
पिछले आपूर्तिकर्ता विफल क्यों हुए:तीन अन्य दुकानों ने नमूने लेने का प्रयास किया, लेकिन दीवार की विकृति, सहनशीलता से बाहर होने और संकीर्ण नाली के अंदर गड़गड़ाहट के कारण सभी को नष्ट कर दिया गया। 0.55 मिमी पतली दीवार बेहद नाजुक होती है और पारंपरिक मोड़ के दौरान कंपन या विकृत हो जाती है।
| पैरामीटर | नमूना 1 | नमूना 2 | नमूना 3 | मांग |
| कुल लंबाई | 1.53 मिमी | 1.56 मिमी | 1.54 मिमी | 1.55 ±0.05 मिमी |
| दीवार की मोटाई | 0.548मिमी | 0.551 मिमी | 0.549 मिमी | 0.55 मिमी (नाममात्र) |
| समाक्षीयता | 0.007मिमी | 0.006 मिमी | 0.008मिमी | ≤ 0.01मिमी |
| नाली की गहराई | 0.842मिमी | 0.853 मिमी | 0.847मिमी | 0.85 ±0.02 मिमी |
| नाली की चौड़ाई | 0.551 मिमी | 0.549 मिमी | 0.552 मिमी | 0.55 ±0.02 मिमी |
| सतह का खुरदरापन (संभोग) | रा0.65 | रा0.72 | रा0.68 | रा ≤ 0.8 |
ग्राहक परिणाम:10,000 पीसी वितरित होने के बाद दोष दर 42% (पिछले आपूर्तिकर्ता) से घटकर 0% हो गई। सेंसर सिग्नल ड्रिफ्ट में 90% की कमी आई, और ग्राहक की बिक्री के बाद की लागत में 70% की कमी आई। उन्होंने अब 8,000-12,000 टुकड़ों का मासिक आवर्ती ऑर्डर दिया है।
गुणवत्ता के प्रति हमारी प्रतिबद्धता व्यापक निरीक्षण उपकरण और ISO9001:2008 प्रमाणीकरण द्वारा समर्थित है। हम मापने के उपकरणों की एक विस्तृत श्रृंखला तैनात करते हैं:
स्मार्ट नेस्टिंग ऑप्टिमाइज़ेशन सॉफ़्टवेयर सटीकता बनाए रखते हुए सामग्री के उपयोग को अधिकतम करता है। हमारी मासिक प्रसंस्करण क्षमता 99% समय पर डिलीवरी दर के साथ 30 टन तक पहुंचती है, जो इस्पात संरचना, चेसिस कैबिनेट, लिफ्ट, कृषि मशीनरी और निर्माण मशीनरी सहित उद्योगों की सेवा करती है।
क्या आप अपने प्रोजेक्ट पर चर्चा करने के लिए तैयार हैं?निःशुल्क तकनीकी मूल्यांकन और कोटेशन के लिए हमें अपने 2डी/3डी चित्र भेजें। हमारे वरिष्ठ तकनीकी प्रबंधक व्यक्तिगत रूप से आपकी आवश्यकताओं की समीक्षा करेंगे और इष्टतम सीएनसी काटने की रणनीति का प्रस्ताव देंगे।
|
|
|
|
