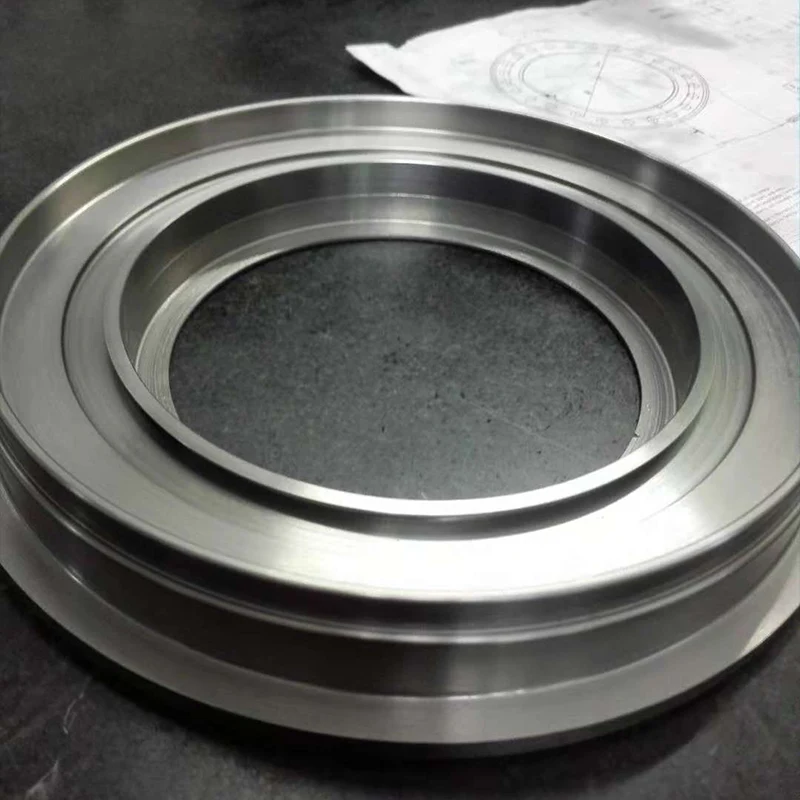

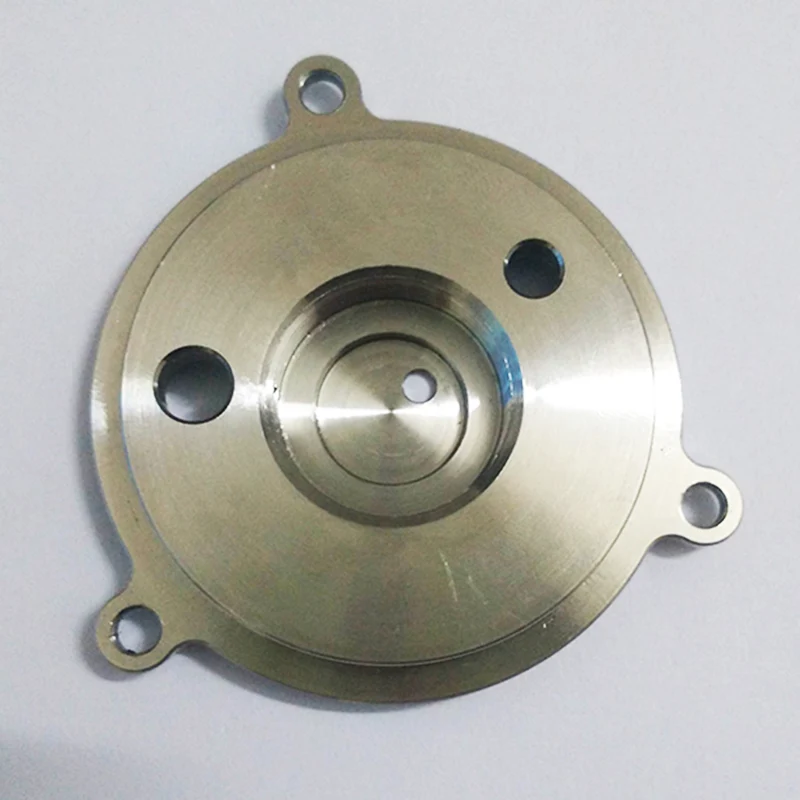

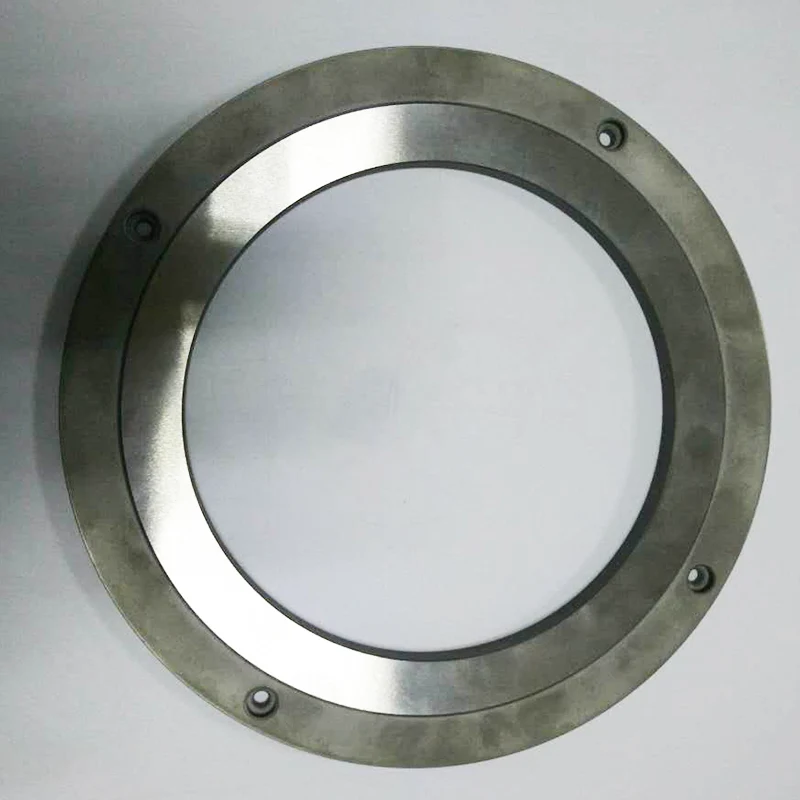

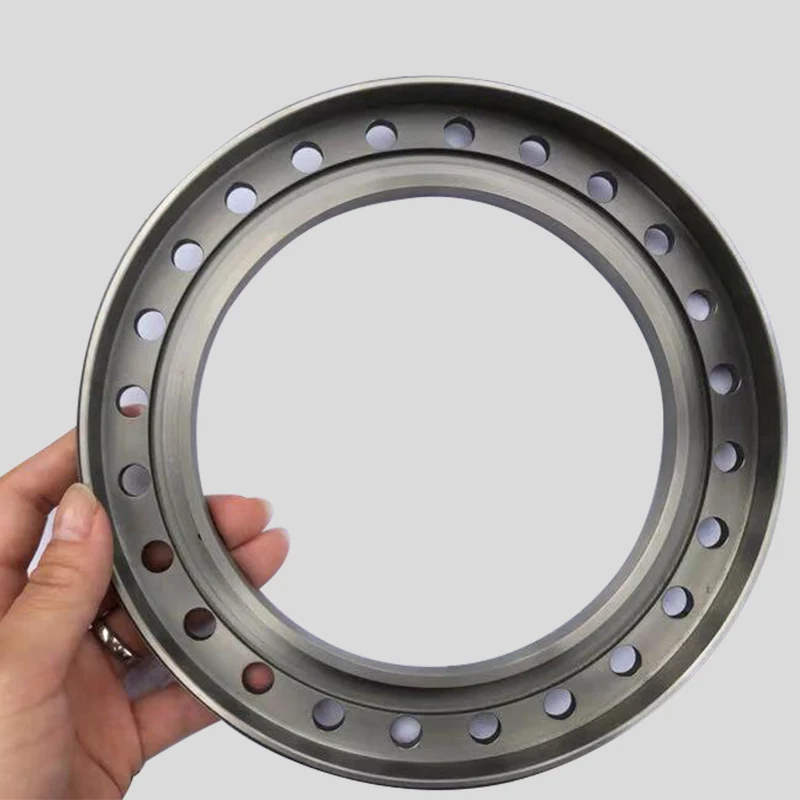

सैनलुओ प्रिसिजन की फेसिंग मशीनिंग भागों के अंतिम तल को संसाधित करने की एक प्रक्रिया है। फेस टर्निंग को तीन-जबड़े चक द्वारा क्लैंप किया जाता है और फेस टर्निंग टूल द्वारा संसाधित किया जाता है, टर्निंग गति 500-2000rpm, फ़ीड दर 0.1-0.5 मिमी / आर, काटने की गहराई 0.5-3 मिमी; रफ टर्निंग लीव्स भत्ता 0.5 मिमी, फिनिश टर्निंग सिंगल साइड 0.1-0.2 मिमी। सख्त गुणवत्ता नियंत्रण: समतलता का पता लगाना (फ्लैट प्लेट के साथ डायल गेज द्वारा मापा गया ऊंचाई अंतर, सीएमएम सटीकता 0.003 मिमी, लेजर इंटरफेरोमीटर द्वारा मापा गया बड़ा विमान); लंबवतता (अंतिम चेहरे के बाहरी सर्कल के खिलाफ समकोण शासक, फीलर गेज द्वारा मापा गया अंतर, सीएमएम द्वारा मापा गया कोण विचलन); समानता का पता लगाना (एक छोर पर डायल गेज, रनआउट को मापने के लिए वर्कपीस को घुमाएं); रा मान मापने के लिए खुरदरापन मीटर (औसत लेने के लिए ≥5 पहचान बिंदु); उपकरण के निशान, खरोंच, गड़गड़ाहट के लिए दृश्य निरीक्षण; प्रक्रिया की गारंटी (तेज उपकरण, उचित पैरामीटर, पर्याप्त शीतलन, कठोर क्लैंपिंग)।
|
आयामी सटीकता |
आयुध डिपो |
पहचान |
टी(सी) |
डी पी |
दप |
|
इकाई:±/मिमी |
0.002 |
0.005 |
0.001 |
0.002 |
0.002 |
|
ज्यामितीय सटीकता |
गोलाई |
समाक्षीयता |
सीधा |
बेलनाकारता |
समरूपता |
|
इकाई:±/मिमी |
0.002 |
0.005 |
0.001 |
0.002 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
एक पेशेवर फेसिंग मशीनिंग प्रसंस्करण संयंत्र के रूप में, सानलुओ प्रिसिजन के पास अनुप्रयोगों की एक विस्तृत श्रृंखला है: मशीनरी निर्माण (सीलिंग फिट के लिए फ्लैंज एंड फेस φ100-500 मिमी फ्लैटनेस 0.03 मिमी, गियर एंड फेस समानता 0.02 मिमी), मोल्ड प्रोसेसिंग (कैविटी एंड फेस फ्लैटनेस 0.01 मिमी, गाइड पिलर गाइड आस्तीन लंबवतता 0.01 मिमी), ऑटो पार्ट्स (ब्रेक डिस्क एंड फेस फ्लैटनेस 0.05 मिमी, फ्लाईव्हील एंड) फेस पैरेललिज्म 0.03 मिमी), सटीक उपकरण (ऑप्टिकल प्लेटफॉर्म फ्लैटनेस 0.005 मिमी सतह Ra0.4μm), पंप और वाल्व पार्ट्स (सीलिंग सतह फ्लैटनेस 0.02 मिमी कोई रिसाव नहीं), हाइड्रोलिक और वायवीय (सिलेंडर एंड कवर / ऑयल पंप एंड फेस पैरेललिज्म 0.02-0.03 मिमी)। हमने XCMG, Sany, Weichai, Yuchai, Gree और अन्य उद्यमों के लिए 2 मिलियन टुकड़ों की वार्षिक प्रसंस्करण और 99.5% की फ्लैटनेस पास दर के साथ अनुकूलित टर्निंग मशीनिंग सेवाएं प्रदान की हैं।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
एसजीआर-700एसपी |
|
कोर पोजिशनिंग |
अल्ट्रा-प्रिसिजन फेस ग्राइंडिंग |
|
मुख्य सटीकता |
न्यूनतम. इनफ़ीड 0.001 मिमी; ग्राइंडिंग व्हील स्पिंडल इनफ़ीड गति 0.001-1.500 मिमी/मिनट |
|
चक प्रणाली |
स्थायी विद्युत चुम्बकीय चक (सोखने के दौरान बिजली बंद, कोई थर्मल प्रभाव नहीं), व्यास φ700 मिमी |
|
पेटेंट प्रौद्योगिकी |
स्वचालित ग्राइंडिंग व्हील ग्राइंडिंग दबाव समायोजन तंत्र (अत्यधिक दबाव से बचें); 3-बिंदु समर्थन निश्चित प्रकार सतह झुकाव समायोजन तंत्र (उप-माइक्रोन स्तर समायोजन) |
|
संसाधन क्षमता |
अधिकतम के अनुरूप. वर्कपीस का आकार: 170 मिमी (एच) × 700 मिमी (φ) × 300 किग्रा |
|
स्वचालन और पर्यावरण संरक्षण |
नव विकसित स्वचालित पीसने वाला आकार देने वाला उपकरण; IE3 मानक मोटर, महत्वपूर्ण ऊर्जा-बचत प्रभाव |
|
विशिष्ट अनुप्रयोग |
मशीनिंग भागों आदि का सटीक सामना करना |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
केजी-500 |
|
कोर पोजिशनिंग |
3-अक्ष मिश्रित पीसने की मशीन (आंतरिक और बाहरी सर्कल और चेहरा) |
|
सीएनसी एक्सिस |
3- अक्ष |
|
सीएनसी प्रणाली |
FANUC नियंत्रक |
|
संसाधन क्षमता |
पीसने की व्यास सीमा ø4～ø320 मिमी; अधिकतम. पीसने की गहराई 200 मिमी |
|
संरचनात्मक विशेषताएं |
दोहरी ग्राइंडिंग व्हील स्पिंडल संरचना; FC30 उच्च श्रेणी के कच्चे लोहे से बना बिस्तर, टेम्पर्ड और तनाव से राहत; एक्स, जेड अक्ष रैखिक गाइड रेल और बॉल स्क्रू को अपनाते हैं |
|
स्ट्रोक (एक्स/वाई/जेड) |
390 मिमी / 350+200 मिमी / 350+200 मिमी |
|
विशिष्ट अनुप्रयोग |
मशीनिंग भागों आदि का सटीक सामना करना |
