सीएनसी टर्निंग

हमारे परिचालन उन्नत सीएनसी टर्निंग तकनीक का उपयोग करते हैं। नियंत्रण प्रणालियाँ एक्स-अक्ष (रेडियल), ज़ेड-अक्ष (अक्षीय), और सी-अक्ष (स्पिंडल इंडेक्सिंग) आंदोलनों का प्रबंधन करती हैं, जिससे जटिल प्रोफाइल की तीन-अक्ष एक साथ मशीनिंग सक्षम होती है। प्रोग्रामिंग विधियों में मैनुअल जी-कोड इनपुट, स्वचालित सीएएम सॉफ्टवेयर पीढ़ी और सिमुलेशन सत्यापन के साथ पैरामीट्रिक प्रोग्रामिंग शामिल हैं। मशीनिंग क्षमताएं φ6 से 800 मिमी तक के व्यास और 1500 मिमी तक की लंबाई को कवर करती हैं। सटीक विशिष्टताओं में IT6-IT8 की आयामी सहनशीलता, ±0.005–0.01 मिमी की पुनरावृत्ति, 0.01–0.05 मिमी की ज्यामितीय सहनशीलता और Ra 0.4–3.2μm की सतह खुरदरापन शामिल है। परिचालन मापदंडों में 50-5000 आरपीएम की स्पिंडल गति, 0.001-500 मिमी/मिनट की फ़ीड दर और 24-36 मीटर/मिनट की तीव्र ट्रैवर्स गति शामिल हैं। उपकरण में 8-12 स्टेशन स्वचालित उपकरण बुर्ज शामिल हैं और लाइव टूलींग का उपयोग करके मिलिंग, ड्रिलिंग और टैपिंग जैसी बहु-कार्य क्षमताओं का समर्थन करते हैं।

कार्य केंद्र परिशुद्धता

सुसज्जित निरीक्षण उपकरणों और माप उपकरणों में शामिल हैं: सीएमएम, दृष्टि मापने प्रणाली, प्रोफ़ाइल प्रोजेक्टर, लेजर व्यास गेज, लेजर इंटरफेरोमीटर, सतह खुरदरापन परीक्षक, गोलाई परीक्षक, टूलमेकर के माइक्रोस्कोप, स्टीरियो माइक्रोस्कोप, माइक्रोमीटर, पिन गेज, डायल संकेतक, उच्च-सटीक माइक्रोमीटर, इलेक्ट्रॉनिक ऊंचाई गेज, कैलीपर्स, गेज ब्लॉक, कठोरता परीक्षक और थ्रेड गेज।

सीएनसी टर्निंग क्षमताएँ

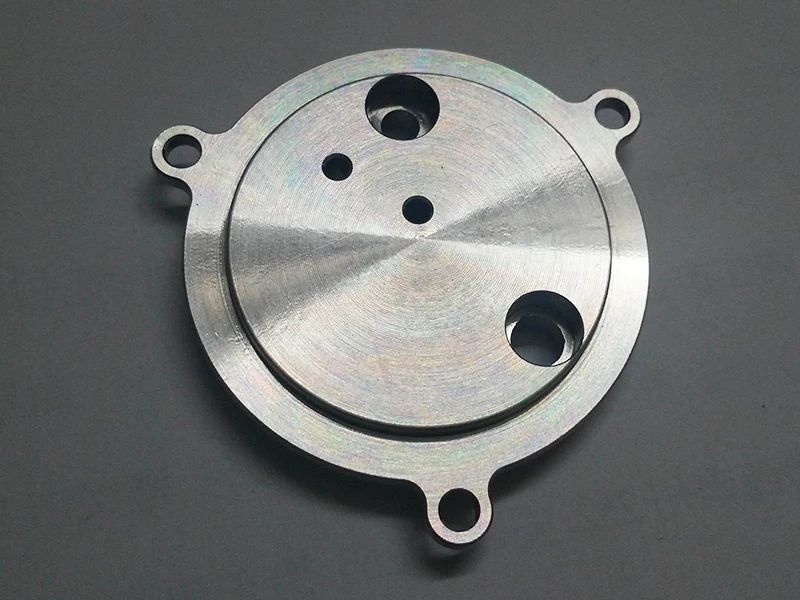

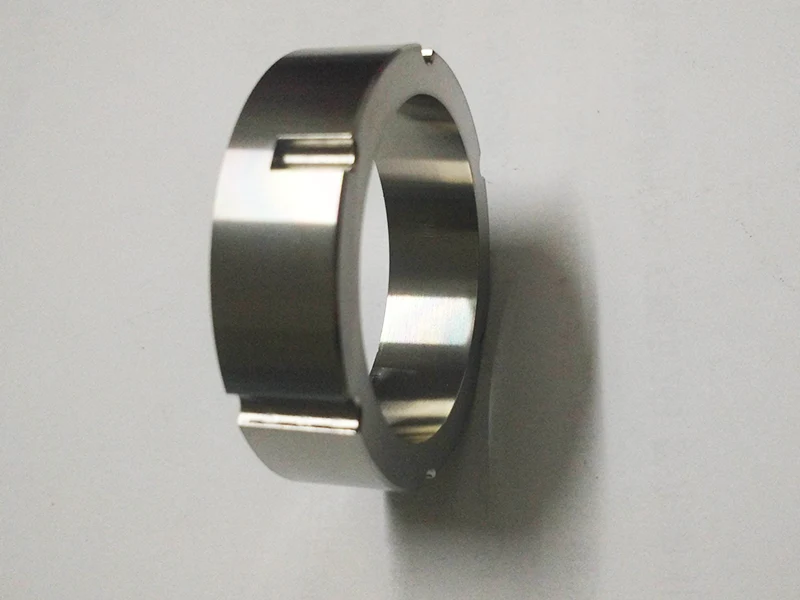

एक पेशेवर खराद मशीनिंग निर्माता के रूप में, सानलुओ प्रिसिजन सीएनसी टर्निंग सेवाओं की एक विस्तृत श्रृंखला प्रदान करता है: शाफ्ट घटक (≥5 चरणों और ±0.01 मिमी प्रति चरण सटीकता के साथ स्टेप्ड शाफ्ट; 0.5-50 मिमी विलक्षणता और ±0.02 मिमी परिशुद्धता के साथ विलक्षण शाफ्ट; आईटी 7-ग्रेड स्पलाइन प्रोफाइल के साथ स्पलाइन शाफ्ट), स्लीव घटक (आंतरिक और बाहरी के बीच 0.02 मिमी सांद्रता के साथ बुशिंग) व्यास और समान दीवार की मोटाई; 0.03 मिमी अंत-चेहरे की समतलता और ±0.05 मिमी छेद-रिक्ति परिशुद्धता के साथ फ्लैंज, डिस्क घटक (±0.05 मिमी चौड़ाई और ±0.1 मिमी गहराई परिशुद्धता के साथ स्लॉट; φ5-100 मिमी और ±0.05 मिमी छेद-स्थिति परिशुद्धता के साथ डिस्क), थ्रेडेड घटक (±0.01 मिमी पिच परिशुद्धता के साथ बाहरी और आंतरिक धागे, ±5′ थ्रेड प्रोफाइल आधा-कोण, और 6H/6g फिट वर्ग), समोच्च घटक (0.05 मिमी प्रोफ़ाइल सहिष्णुता और रा 0.8μm सतह खत्म के साथ गोलाकार/शंक्वाकार/चाप सतह), और पतली दीवार वाले घटक (±0.05 मिमी एकरूपता और <0.01 मिमी विरूपण के साथ 1-3 मिमी दीवार मोटाई)। हम वैश्विक ग्राहकों को पेशेवर, अनुकूलित सीएनसी टर्निंग सेवाएं प्रदान करते हैं।

उपकरण तकनीकी विशिष्टताएँ

सीएनसी प्रिसिजन टर्निंग - रियल केस स्टडीज

निम्नलिखित केस अध्ययन सैनलुओ प्रिसिजन में वास्तविक उत्पादन परियोजनाओं से हैं। सभी डेटा को सीएमएम, गोलाई परीक्षकों और अन्य निरीक्षण उपकरणों का उपयोग करके सत्यापित किया गया है।

केस स्टडी 1: टीसी4 टाइटेनियम मिश्र धातु मोटर रोटर माउंट

1. उत्पाद अवलोकन

2. तकनीकी चुनौतियाँ और ग्राहक समस्याएँ

ड्राइंग आवश्यकताएँ:

आंतरिक बोर और बाहरी व्यास के बीच समाक्षीयता: ≤ 0.02 मिमी

एंड-फेस रनआउट: ड्राइंग विनिर्देशों का अनुपालन करना चाहिए

एंड-फेस थ्रेडेड छेद और स्लॉट्स का पता लगाने की स्थितिगत सटीकता

सभी अनिर्दिष्ट ज्यामितीय सहनशीलता: जीबी/टी 1184-एच स्तर

सामग्री मशीनिंग कठिनाइयाँ (TC4 टाइटेनियम मिश्र धातु):

उच्च कठोरता और खराब तापीय चालकता

बिल्ट-अप एज (बीयूई) और टूल डिफ्लेक्शन की संभावना

काटने के दौरान गर्मी केंद्रित होती है, जिससे थर्मल विरूपण होता है

पिछले आपूर्तिकर्ता मुद्दे:

ग्राहक पहले किसी अन्य आपूर्तिकर्ता के साथ पारंपरिक टर्निंग का उपयोग करता था। क्लैम्पिंग त्रुटियों और उपकरण विक्षेपण के कारण:

समाक्षीयता लगातार सहनशीलता से अधिक हो गई

मोटर संचालन के दौरान अत्यधिक कंपन और शोर

समस्याओं को हल करने के लिए कई पुनः कार्य प्रयास विफल रहे

3. हमारा समाधान (उच्च परिशुद्धता सीएनसी टर्निंग)

4. निरीक्षण परिणाम और ग्राहक प्रतिक्रिया

निरीक्षण उपकरण:

सीएमएम (समन्वय मापने की मशीन)

उच्च परिशुद्धता गोलाई परीक्षक

सभी महत्वपूर्ण आयामों का 100% पूर्ण निरीक्षण

मापा परिशुद्धता डेटा:

ग्राहक स्वीकृति:

प्रोटोटाइप नमूनों पर प्रथम-पास अनुमोदन

चिकनी रोटर असेंबली

डिज़ाइन सीमा के भीतर मोटर कंपन और शोर का स्तर

ग्राहक प्रतिक्रिया:

"पिछले आपूर्तिकर्ता आवश्यक समाक्षीयता प्राप्त नहीं कर सके, जिससे गंभीर कंपन हुआ। सानलुओ के उच्च परिशुद्धता सीएनसी मोड़ ने स्रोत पर क्लैंपिंग त्रुटियों और उपकरण विक्षेपण को समाप्त कर दिया।"

5. दीर्घकालिक सहयोग परिणाम

ग्राहक उपकरणों में रोटर माउंट स्थिर रूप से काम कर रहे हैं

मजबूती और परिचालन स्थिरता सभी आवश्यकताओं को पूरा करती है

ग्राहक ने बाद के सभी ऑर्डर सैनलुओ प्रिसिजन को दे दिए हैं

केस स्टडी 2: 40Cr हाई-स्पीड मोटर रोटर शाफ्ट

1. उत्पाद अवलोकन

2. तकनीकी चुनौतियाँ और ग्राहक समस्याएँ

ड्राइंग आवश्यकताएँ:

मल्टी-स्टेप जर्नल समाक्षीयता ≤ 0.008 मिमी

जर्नल एंड-फेस रनआउट ≤ 0.008 मिमी

अंत-फेस थ्रेडेड छेद की स्थितिगत सटीकता

सामग्री मशीनिंग कठिनाइयाँ (40Cr, HRC32-36):

उच्च काटने का प्रतिरोध

उपकरण विक्षेपण की संभावना

ताप सांद्रता तापीय विकृति का कारण बनती है

पारंपरिक कार्बाइड उपकरणों पर तेजी से घिसाव

पिछले आपूर्तिकर्ता मुद्दे:

ग्राहक पहले किसी अन्य आपूर्तिकर्ता के साथ पारंपरिक टर्निंग का उपयोग करता था। क्लैम्पिंग त्रुटियों और उपकरण विक्षेपण के कारण:

जर्नल समाक्षीयता लगातार सहनशीलता से अधिक हो गई

विफल गतिशील संतुलन आवश्यकताएँ

हाई-स्पीड ऑपरेशन के दौरान गंभीर कंपन

समस्याओं को हल करने के लिए कई पुनः कार्य प्रयास विफल रहे

3. हमारा समाधान (उच्च परिशुद्धता सीएनसी टर्निंग)

4. निरीक्षण परिणाम और ग्राहक प्रतिक्रिया

निरीक्षण उपकरण:

सीएमएम (समन्वय मापने की मशीन)

उच्च परिशुद्धता गोलाई परीक्षक

गतिशील संतुलन परीक्षक

100% दोहरा निरीक्षण (आयाम + गतिशील संतुलन)

मापा परिशुद्धता डेटा:

ग्राहक स्वीकृति:

प्रोटोटाइप नमूनों पर प्रथम-पास अनुमोदन

उच्च गति संचालन के दौरान डिज़ाइन सीमा के भीतर कंपन और शोर का स्तर

गतिशील संतुलन परीक्षण पहले प्रयास में उत्तीर्ण हुआ

ग्राहक प्रतिक्रिया:

"पिछले आपूर्तिकर्ता कई बार काम करने के बाद भी समाक्षीयता आवश्यकताओं को पूरा नहीं कर सके। सानलुओ के उच्च परिशुद्धता वाले सीएनसी टर्निंग ने स्रोत पर क्लैंपिंग त्रुटियों और उपकरण विक्षेपण को समाप्त कर दिया।"

5. दीर्घकालिक सहयोग परिणाम

ग्राहक उपकरणों में रोटर शाफ्ट स्थिर रूप से काम कर रहे हैं

बैच उत्पादन में कोई तनाव-प्रेरित विकृति या असामान्य टूट-फूट नहीं

ग्राहक ने सैनलुओ प्रिसिजन के साथ दीर्घकालिक आउटसोर्सिंग साझेदारी स्थापित की है

निरीक्षण एवं गुणवत्ता आश्वासन

उपरोक्त मामले के अध्ययन में संदर्भित सभी निरीक्षण निम्नलिखित उपकरणों का उपयोग करके सानलूओ प्रिसिजन में घर में ही किए गए थे:

गुणवत्ता प्रणाली:

सभी महत्वपूर्ण आयामों का 100% पूर्ण निरीक्षण

बैच उत्पादन से पहले पहला लेख निरीक्षण (सीएमएम + गोलाई परीक्षक + खुरदरापन परीक्षक)।

सीपीके ≥ 1.67 के साथ एसपीसी प्रक्रिया नियंत्रण
