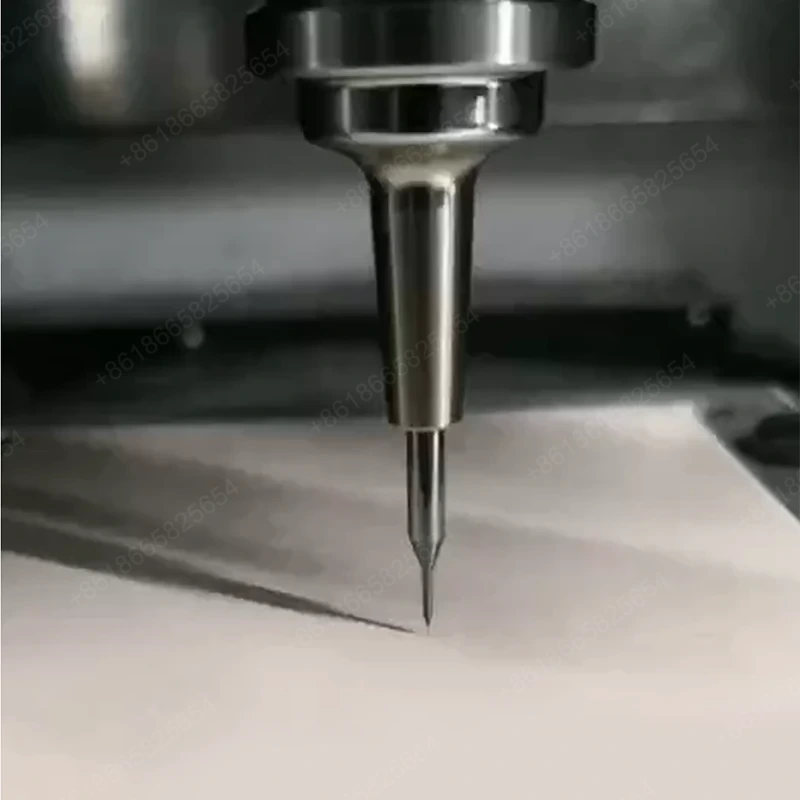

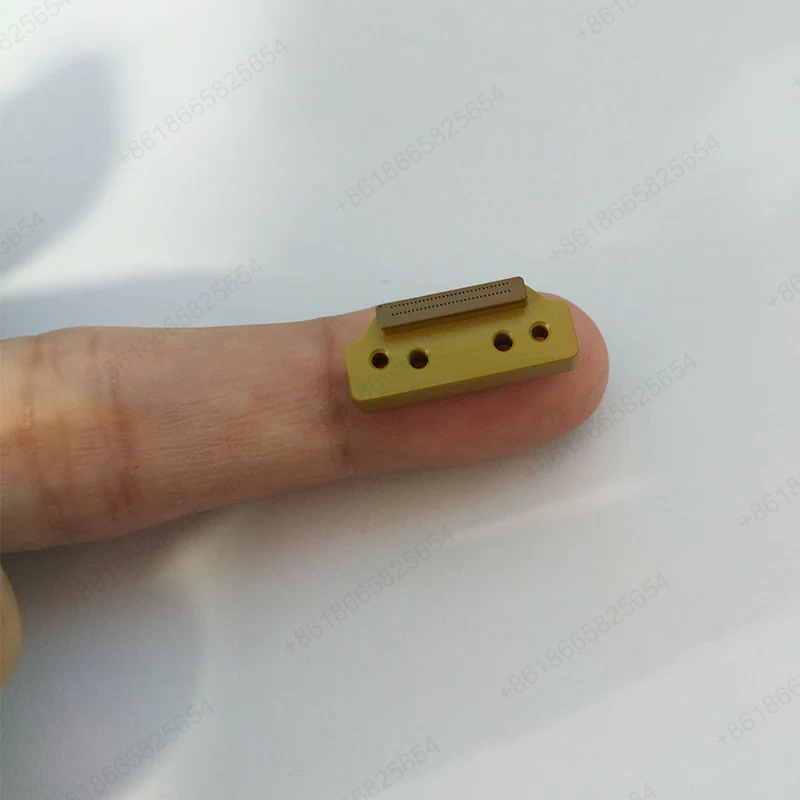

हमारी माइक्रो होल ड्रिलिंग उच्च गति पर छेद ड्रिल करने के लिए माइक्रो ड्रिल बिट्स का उपयोग करती है। ड्रिल बिट का व्यास φ0.01-2 मिमी है, और ट्विस्ट ड्रिल, स्ट्रेट-फ्लूटेड ड्रिल और गन ड्रिल सभी उपलब्ध हैं, जो सीमेंटेड कार्बाइड या हाई-स्पीड स्टील से बने होते हैं। ड्रिलिंग सटीकता: छेद व्यास ±0.005-0.02 मिमी, छेद स्थिति ±0.01 मिमी, लंबवतता 0.01 मिमी, गोलाई 0.005 मिमी। गहरे छेद की ड्रिलिंग के लिए अधिकतम गहराई-व्यास अनुपात 20:1 है, चिप हटाने के लिए आंतरिक शीतलन के साथ गन ड्रिल का उपयोग किया जाता है। घूर्णी गति 5000-50000rpm है, और शीतलक दबाव 0.5-2MPa है।
|
आयामी सटीकता |
आयुध डिपो |
पहचान |
टी(सी) |
डी पी |
दप |
|
इकाई:±/मिमी |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
ज्यामितीय सटीकता |
गोलाई |
समाक्षीयता |
सीधा |
बेलनाकारता |
समरूपता |
|
इकाई:±/मिमी |
0.001 |
0.002 |
0.001 |
0.002 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |

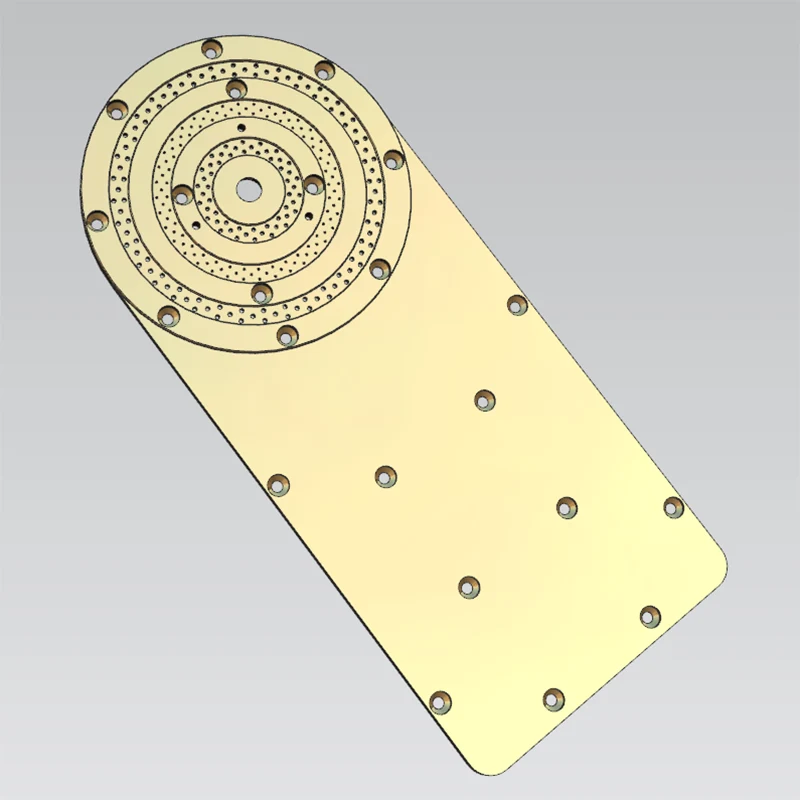

सैनलुओ प्रिसिजन के प्रसंस्करण संयंत्र में व्यापक सूक्ष्म छेद ड्रिलिंग क्षमता है: मानक सूक्ष्म छेद (व्यास φ0.1-2 मिमी, गहराई ≤30 मिमी, गहराई-व्यास अनुपात ≤15:1, छेद स्थिति सटीकता ±0.01 मिमी), गहरे सूक्ष्म छेद (गहराई ≤60 मिमी, गहराई-व्यास अनुपात ≤20:1, सीधापन 0.05 मिमी/100 मिमी), अंधा छेद (गहराई सटीकता) ±0.05 मिमी, छेद नीचे खुरदरापन Ra≤1.6μm), छेद के माध्यम से (गड़गड़ाहट मुक्त, छेद दीवार Ra0.8-1.6μm), झुके हुए छेद (झुकाव कोण 15°-75°), क्रॉस छेद (चौराहे बिंदु सटीकता ±0.02 मिमी), और सरणी छेद (छेद पिच सटीकता ±0.01 मिमी, स्थिरता <0.005 मिमी)।
माइक्रो होल ड्रिलिंग के एक पेशेवर निर्माता के रूप में, हमने प्रक्रिया को परिष्कृत और अनुकूलित किया है: ड्रिल बिट चयन (टूटना रोकने के लिए छेद व्यास φ<0.5 मिमी के लिए सीधी-फ्लूटेड ड्रिल, दक्षता में सुधार के लिए φ0.5-2 मिमी के लिए ट्विस्ट ड्रिल, मजबूत शीतलन के साथ गहरे छेद के लिए गन ड्रिल), पायलट होल प्रक्रिया (छोटे से बड़े तक सटीकता में सुधार), स्तरित ड्रिलिंग (हर बार 0.5-2 गुना व्यास), चिप हटाने के लिए टूल रिट्रेक्शन (हर बार टूल को वापस लेना) रुकावट को रोकने के लिए 1-3 मिमी ड्रिलिंग), ड्रिल टिप निरीक्षण (घिसे हुए ड्रिल टिप का समय पर प्रतिस्थापन), और ड्रिलिंग के बाद चैम्फरिंग (गड़गड़ाहट को दूर करने के लिए C0.1-0.3 मिमी)।

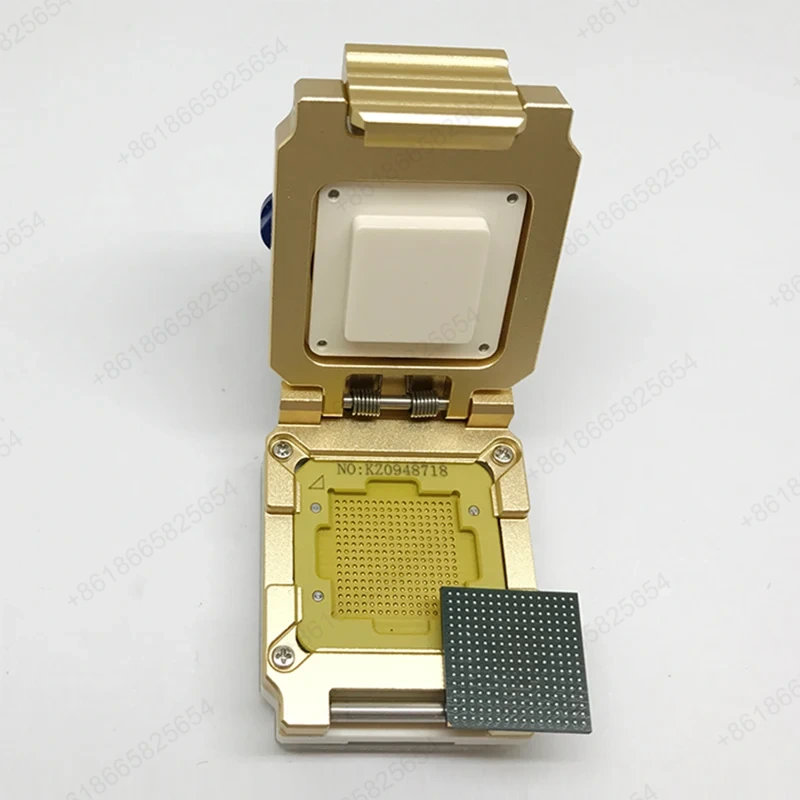

माइक्रो होल ड्रिलिंग को सटीक सांचों (इजेक्टर पिन होल φ0.5-3 मिमी, गहराई 150 मिमी, गहराई-व्यास अनुपात ≥30:1; अंदर प्रवेश करने वाले 30°-45° झुके हुए छेद वाले कूलिंग छेद), इलेक्ट्रॉनिक उपकरणों (पीसीबी छेद φ0.2-1 मिमी, छेद की स्थिति ±0.05 मिमी; सिरेमिक सब्सट्रेट छेद छिद्र बिना छिले), चिकित्सा उपकरण (कैथेटर साइड छेद) में लागू किया जाता है। दवा वितरण के लिए φ0.3-1 मिमी; प्रत्यारोपण का मार्गदर्शन करने के लिए हड्डी के नाखून गाइड छेद φ1.5-3 मिमी), और एयरोस्पेस भाग (ब्लेड कूलिंग छेद φ0.5-1.5 मिमी, झुकाव कोण 20°-40°; मल्टी-होल परमाणुकरण के साथ ईंधन नोजल φ0.2-0.8 मिमी)। सैनलुओ प्रिसिजन ने प्रत्यक्ष या अप्रत्यक्ष रूप से BYD, फॉक्सकॉन, जॉनसन एंड जॉनसन, मेडट्रॉनिक आदि जैसे उद्यमों के लिए अनुकूलित माइक्रो सीएनसी मशीनिंग सेवाएं प्रदान की हैं, जिसमें 4 मिलियन से अधिक छेदों की वार्षिक ड्रिलिंग मात्रा है, जिसमें स्थिर और विश्वसनीय गुणवत्ता है।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
कस्टी-डब्ल्यूके |
|
कोर पोजिशनिंग |
उच्च परिशुद्धता सूक्ष्म छेद ड्रिलिंग |
|
अक्षों की संख्या |
जानकारी गायब है |
|
मुख्य सटीकता |
पोजीशनिंग सटीकता दोहराएं ±0.5μm |
|
ड्राइव सिस्टम |
एक्स-एक्सिस तेज प्रतिक्रिया के साथ रैखिक मोटर ड्राइव को अपनाता है; Y/Z अक्ष चुंबकीय ग्रिड एनकोडर के पूर्ण बंद-लूप नियंत्रण के साथ उच्च परिशुद्धता बॉल स्क्रू को अपनाते हैं |
|
धुरी प्रणाली |
उच्च गति, उच्च परिशुद्धता और बड़े टॉर्क की विशेषता वाले जर्मन साइकोटेक हाई-स्पीड इलेक्ट्रिक स्पिंडल को अपनाता है |
|
मशीनिंग क्षमता |
0.015 - 10 मिमी की छेद व्यास सीमा का समर्थन करता है |
|
बिस्तर की संरचना |
अच्छी स्थिरता के साथ संगमरमर का आधार |
|
दृश्य स्थिति निर्धारण |
5 मेगापिक्सेल कैमरे से सुसज्जित, 1μm तक की स्थिति सटीकता |
|
मुख्य लाभ |
कॉम्पैक्ट संरचना, स्थिर संचालन; मल्टी-स्टेशन कार्य, उच्च मशीनिंग दक्षता |
|
विशिष्ट अनुप्रयोग |
सटीक सूक्ष्म छेद ड्रिलिंग भाग, आदि |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
(4-अक्ष हाई-स्पीड सीएनसी ड्रिलिंग मशीन) |
|
कोर पोजिशनिंग |
बहु-कोण, उच्च दक्षता सूक्ष्म छेद ड्रिलिंग |
|
अक्षों की संख्या |
4-अक्ष (360° स्वचालित घूर्णन ए-अक्ष सहित) |
|
धुरी प्रणाली |
3000 - 60,000 आरपीएम की समायोज्य गति के साथ हाई-स्पीड स्पिंडल |
|
मुख्य सटीकता |
मशीन टूल रिपीट पोजिशनिंग सटीकता 0.001 - 0.002 मिमी; स्पिंडल रनआउट सटीकता μ-स्तर (0.0001-0.0002 मिमी) |
|
शीतलन प्रणाली |
यह सुनिश्चित करने के लिए कि स्पिंडल ज़्यादा गरम न हो और माइक्रो ड्रिल बिट्स की सुरक्षा के लिए आंतरिक शीतलन परिसंचरण प्रणाली से सुसज्जित है |
|
सीएनसी प्रणाली |
प्रोग्रामिंग के बिना स्वचालित रूप से प्रोग्राम जेनरेट करने के लिए CAD चित्र आयात करने का समर्थन करता है |
|
मुख्य लाभ |
360° स्वचालित घूर्णन बहु-कोण ड्रिलिंग का एहसास करने में सक्षम; उच्च स्वचालन और आसान संचालन |
|
विशिष्ट अनुप्रयोग |
स्टेनलेस स्टील, एल्यूमीनियम, लोहा, तांबा, प्लास्टिक और अन्य सामग्रियों से बने गोल ट्यूब या पॉलीहेड्रल वर्कपीस की सूक्ष्म छेद ड्रिलिंग |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
HX-1680 श्रृंखला मशीनिंग केंद्र |
|
कोर पोजिशनिंग |
सर्जिकल उपकरण संयुक्त भागों जैसे चिकित्सा उपकरणों की उच्च परिशुद्धता सूक्ष्म छेद मशीनिंग आवश्यकताओं को लक्षित करना |
|
धुरी प्रणाली |
रेडियल रनआउट ≤0.001 मिमी के साथ उच्च परिशुद्धता इलेक्ट्रिक स्पिंडल, माइक्रो होल ड्रिलिंग के लिए विशेष उपकरणों से सुसज्जित |
|
नियंत्रण प्रौद्योगिकी |
बंद-लूप नियंत्रण प्रौद्योगिकी के साथ संयुक्त, यह ड्रिलिंग के दौरान वास्तविक समय में आयामी परिवर्तनों की निगरानी कर सकता है और स्वचालित रूप से उपकरण पहनने के लिए क्षतिपूर्ति कर सकता है |
|
मशीनिंग क्षमता |
φ3 मिमी के व्यास के साथ उच्च परिशुद्धता छेद मशीन करने में सक्षम, H5 ग्रेड की छेद व्यास सहिष्णुता आवश्यकता, और छेद समाक्षीयता त्रुटि ≤0.005 मिमी |
|
स्वचालन अनुकूलन |
विभिन्न संरचनाओं के साथ वर्कपीस की मशीनिंग आवश्यकताओं के अनुकूल अनुकूलित फिक्स्चर का समर्थन करता है |
|
विशिष्ट अनुप्रयोग |
सटीक सूक्ष्म छेद ड्रिलिंग भाग, आदि |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
सीएनसी-430एसी |
|
कोर पोजिशनिंग |
पूरी तरह से स्वचालित 4-अक्ष सीएनसी, सेमीकंडक्टर, सिरेमिक और अन्य सामग्रियों के माइक्रो होल मशीनिंग के लिए उपयुक्त |
|
अक्षों और स्ट्रोक की संख्या |
4-अक्ष सीएनसी; एक्स/वाई अक्ष स्ट्रोक 400x300 मिमी; Z-अक्ष स्ट्रोक 250 मिमी |
|
मुख्य सटीकता |
एक्स/वाई अक्ष स्थिति सटीकता 0.005 मिमी; स्थिति सटीकता दोहराएँ ±0.0005मिमी |
|
नियंत्रण और ड्राइव |
ताइवान एडवांटेक सीएनसी प्रणाली; एक्स/वाई अक्ष एसी सर्वो रैखिक मोटर्स को अपनाते हैं |
|
मशीनिंग प्रभाव |
सतह खुरदरापन Ra 0.6μm |
|
विशेषता विन्यास |
कार्यशील तरल पदार्थ के रूप में विआयनीकृत पानी का उपयोग करता है; वर्कपीस ऑक्सीकरण को रोकने के लिए गैर-इलेक्ट्रोलाइटिक बिजली आपूर्ति से सुसज्जित |
|
विशिष्ट अनुप्रयोग |
सटीक सूक्ष्म छेद ड्रिलिंग भाग, आदि |
