सीएनसी माइक्रो मिलिंग

माइक्रो सीएनसी मशीनिंग प्रौद्योगिकी

सैनलुओ प्रिसिजन के प्रसंस्करण संयंत्र द्वारा अपनाई गई सीएनसी माइक्रो मिलिंग लघु भागों को संसाधित करने के लिए उच्च गति वाले घूमने वाले माइक्रो मिलिंग कटर का उपयोग करती है, जिसमें φ0.04 मिमी का कटर व्यास, 20000-100000rpm की घूर्णी गति और 5-500 मिमी / मिनट की फ़ीड दर होती है। एकल काटने की गहराई 0.01-0.5 मिमी है, और गहरी गुहा प्रसंस्करण स्तरित मिलिंग द्वारा पूरा किया जाता है। मशीनिंग सटीकता प्रोफ़ाइल सहिष्णुता ±0.005 मिमी है, और सतह खुरदरापन Ra0.2-0.8μm है। 3-अक्ष, 4-अक्ष और 5-अक्ष एक साथ मशीनिंग जटिल 3डी घुमावदार सतहों, झुके हुए विमानों और अंडरकट संरचनाओं का एहसास कर सकती है। कटर सामग्री सीमेंटेड कार्बाइड और हीरे की कोटिंग वाली है, जिसकी काटने की गति 50-300 मीटर/मिनट है, जो स्टील, एल्यूमीनियम, तांबा, टाइटेनियम मिश्र धातु, इंजीनियरिंग प्लास्टिक और अन्य सामग्रियों को संसाधित कर सकती है।

स्टेशन सटीकता

परिशुद्धता उत्कीर्णन मशीनिंग क्षमता

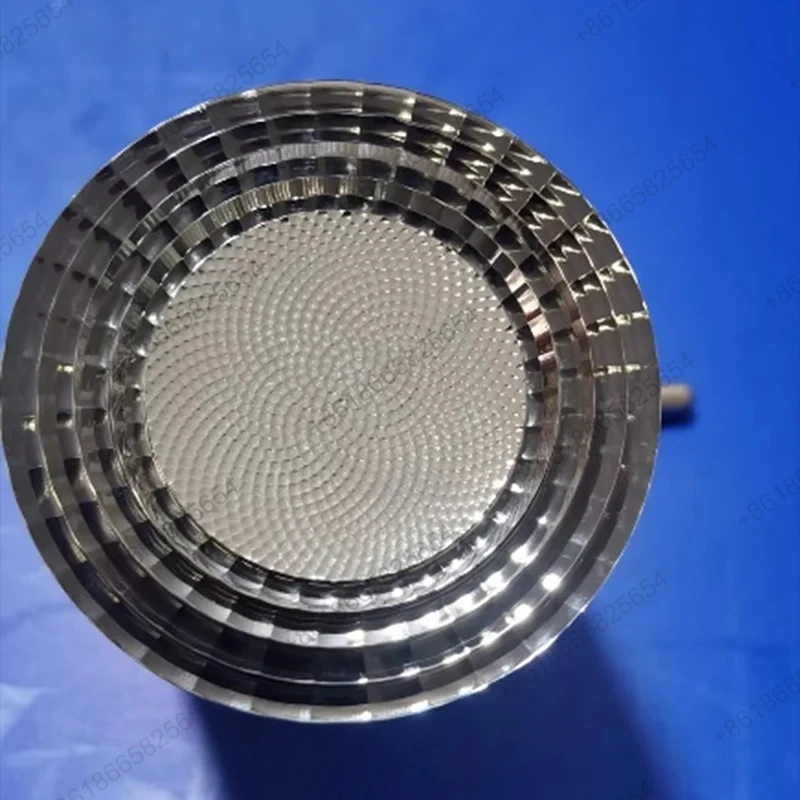

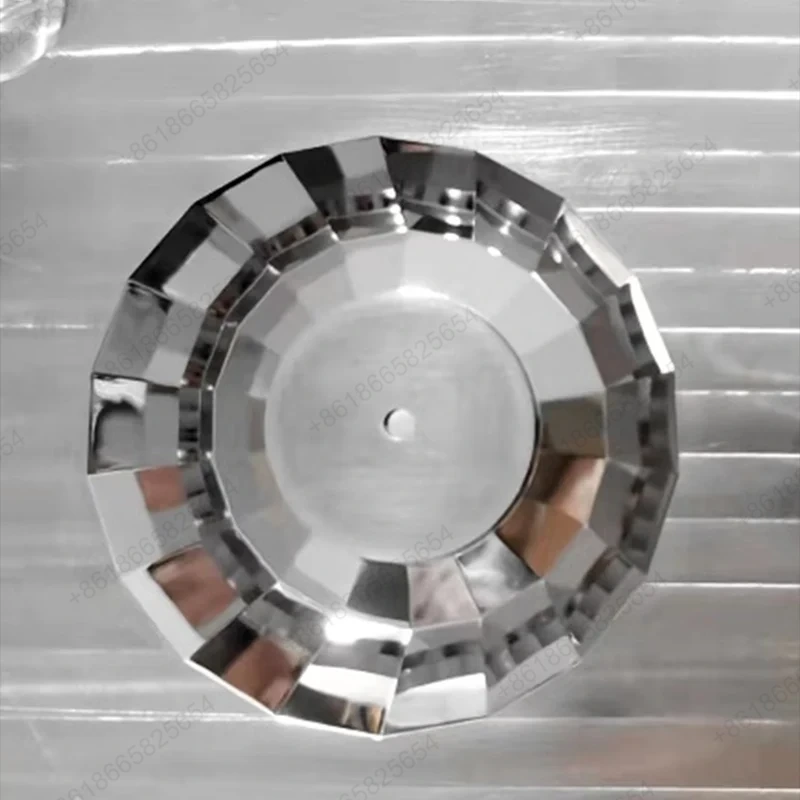

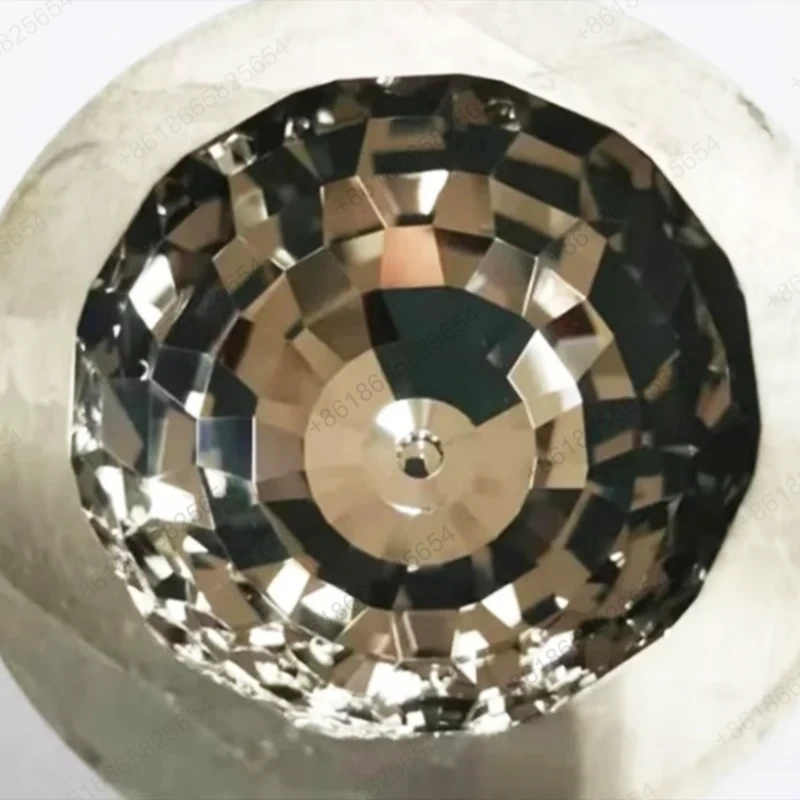

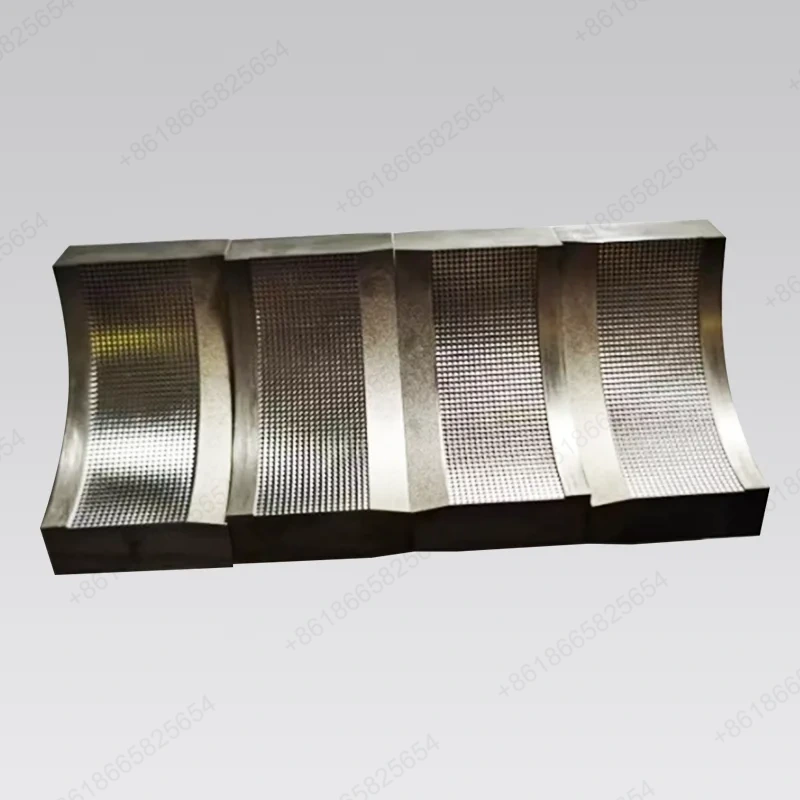

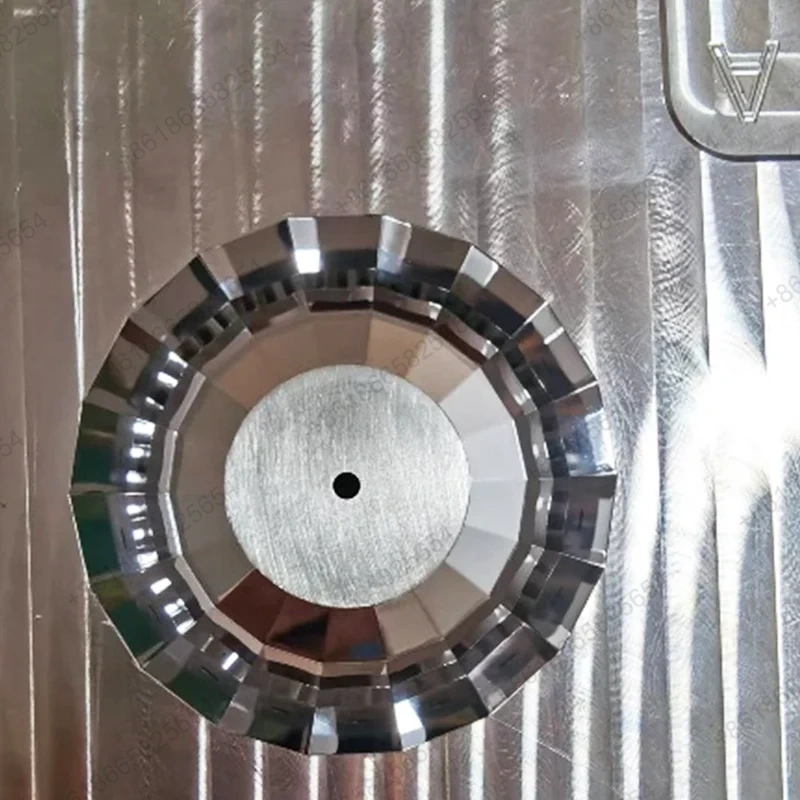

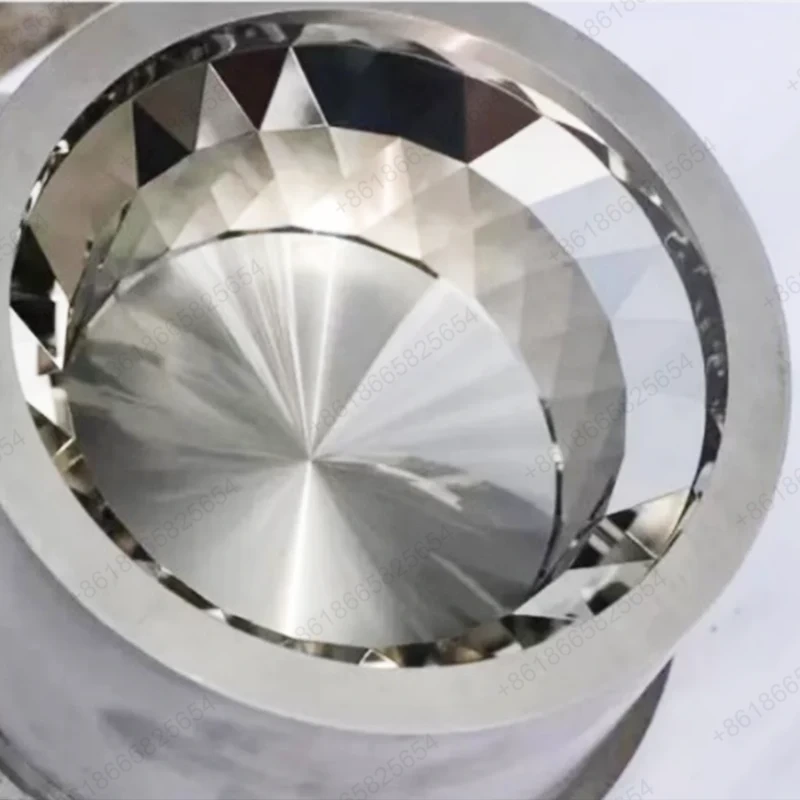

सीएनसी माइक्रो मिलिंग के एक पेशेवर निर्माता के रूप में, हम ±0.002 मिमी की स्थिति सटीकता और ±0.001 मिमी की दोहराव सटीकता के साथ एक उच्च परिशुद्धता 5-अक्ष मशीनिंग केंद्र से लैस हैं। सटीक उत्कीर्णन मशीनिंग क्षमता कवर: सटीक मोल्ड (मोबाइल फोन मध्य प्लेटों के लिए सटीक उत्कीर्णन मोल्ड की रिब चौड़ाई 0.3 मिमी है, गहराई 2 मिमी है, और सतह दर्पण खत्म Ra0.1μm है; नोटबुक कंप्यूटर शेल मोल्ड का आर कोण जटिल झुके हुए शीर्ष स्लाइडर संरचना के साथ 0.2 मिमी है; इलेक्ट्रॉनिक डिवाइस कनेक्टर मोल्ड का सूक्ष्म गुहा आकार ± 0.005 मिमी की सटीकता के साथ 1 × 2 × 3 मिमी है; माइक्रो बॉस) मोबाइल फ़ोन की मोल्ड की स्टेप ऊंचाई 0.15 मिमी है जिसमें चैम्बर R0.05 मिमी है), चिकित्सा उपकरण (न्यूनतम इनवेसिव सर्जिकल उपकरण हेड की जटिल गोलाकार सतह R ±0.001 मिमी की सटीकता के साथ 0.02 मिमी है; दंत प्रत्यारोपण की थ्रेड पिच सटीक दांत प्रोफ़ाइल के साथ 0.5 मिमी है), एयरोस्पेस पार्ट्स (टरबाइन ब्लेड के माइक्रो कूलिंग चैनल की चौड़ाई 1 मिमी और गहराई 5 मिमी है; उपकरण खोल की जटिल विशेष आकार की सतह की आयामी सटीकता ±0.008 मिमी है)।

गुणवत्ता नियंत्रण प्रणाली

सैनलुओ प्रिसिजन सख्ती से गुणवत्ता को नियंत्रित करता है: कटर रनआउट <0.003 मिमी, टूल सेटिंग सटीकता ± 0.002 मिमी, सीएएम अनुकूलित टूल पथ, कटिंग पैरामीटर का सटीक मिलान, ऑन-मशीन जांच ऑनलाइन पहचान, और 0.001 मिमी की समन्वय मापने वाली मशीन सटीकता। हमने 500,000 सटीक भागों के वार्षिक उत्पादन और 99.8% की योग्यता दर के साथ फॉक्सकॉन, लक्सशेयर प्रिसिजन, बीवाईडी आदि जैसे ग्राहकों के लिए अनुकूलित सीएनसी माइक्रो मिलिंग सेवाएं प्रदान की हैं।
