सैनलुओ प्रिसिजन की सख्त सहनशीलता मशीनिंग सख्त सहिष्णुता नियंत्रण लागू करती है: आयामी सहिष्णुता (व्यास IT0 ग्रेड ±0.0002 मिमी-आईटी1 ग्रेड ±0.001 मिमी, लंबाई सहिष्णुता ±0.002-0.015 मिमी); फिट टॉलरेंस (शाफ़्ट h2/h3 ग्रेड, होल H2/H3 ग्रेड, टॉलरेंस ज़ोन ±0.002-0.008mm); ज्यामितीय सहिष्णुता (गोलाई 0.0005-0.005 मिमी, समतलता 0.0005-0.015 मिमी, लंबवतता 0.001-0.02 मिमी, सांद्रता 0.002-0.015 मिमी, रनआउट 0.002-0.03 मिमी, स्थिति सहिष्णुता 0.002-0.05 मिमी); सतह खुरदरापन Ra0.05-1.6μm.
|
आयामी सटीकता |
एल(एक्स) |
डब्ल्यू(वाई) |
एच(जेड) |
दप |
गोलों का अंतर |
|
इकाई:±/मिमी |
0.001 |
0.0005 |
0.0001 |
0.002 |
0.001 |
|
ज्यामितीय सटीकता |
समतलता |
समानता |
खड़ापन |
समरूपता |
स्थिति सहनशीलता |
|
इकाई:±/मिमी |
0.0003 |
0.001 |
0.001 |
0.002 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
सानलुओ प्रिसिजन का प्रसंस्करण संयंत्र सख्त सहनशीलता मशीनिंग के लिए विभिन्न प्रकार की मशीनिंग प्रौद्योगिकियों को अपनाता है: सटीक मोड़ (व्यास φ0.05-500 मिमी, सहनशीलता आईटी 6 ग्रेड ±0.003-0.006 मिमी, गोलाई 0.003 मिमी), सटीक मिलिंग (फ्लैट सहनशीलता ±0.002 मिमी, छेद स्थिति सहिष्णुता ±0.015 मिमी), सटीक पीस (बेलनाकार पीस / आंतरिक) ग्राइंडिंग/सतह ग्राइंडिंग, सहिष्णुता IT5 ग्रेड ±0.001 मिमी, गोलाई 0.001 मिमी), सटीक बोरिंग (एपर्चर φ10-500 मिमी, सहनशीलता IT5 ग्रेड ±0.002-0.01 मिमी), सटीक ड्रिलिंग (व्यास φ0.1-50 मिमी, स्थिति सहिष्णुता ±0.02 मिमी), जिग बोरिंग (छेद स्थिति सटीकता ±0.002 मिमी, परिशुद्धता के लिए सांचे/फिक्स्चर)।

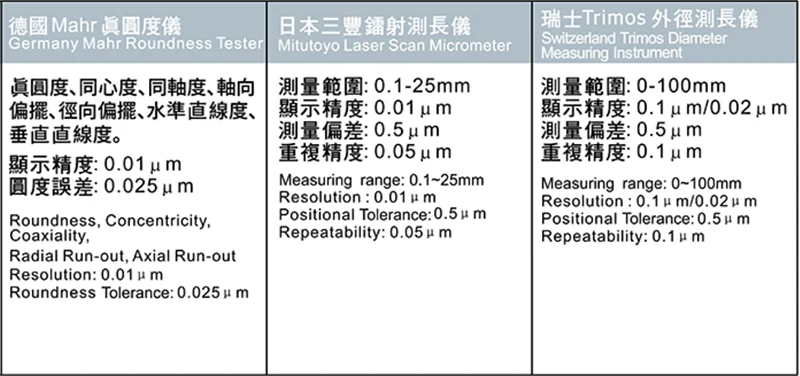

टाइट टॉलरेंस मशीनिंग के एक पेशेवर निर्माता के रूप में, सानलूओ प्रिसिजन सख्त निरीक्षण आश्वासन लागू करता है: आयामी निरीक्षण (आयामी सहिष्णुता / छेद दूरी सहिष्णुता को मापने के लिए सीएमएम माप सटीकता 0.002 मिमी; लेजर उपकरण / अल्ट्रा-प्रिसिजन माइक्रोमीटर / माइक्रोमीटर / वर्नियर कैलिपर / प्लग गेज / रिंग गेज / व्यास / लंबाई सहिष्णुता का पता लगाने के लिए थ्रेड गेज); अनुप्रयोग के मामले: सटीक सांचे (गुहा आयामी सहिष्णुता ±0.01 मिमी, मुद्रांकन डाई गैप सहिष्णुता ±0.005 मिमी), सटीक फिक्स्चर (पिन होल एच 7 ग्रेड ± 0.005 मिमी, स्थिति सटीकता ± 0.01 मिमी), मापने के उपकरण (माइक्रोमीटर एनविल फ्लैटनेस 0.003 मिमी, प्लग गेज सहिष्णुता ± 0.002 मिमी), सटीक ट्रांसमिशन (गियर टूथ प्रोफाइल आईटी 6 ग्रेड, असर आंतरिक और बाहरी रिंग IT5 ग्रेड ±0.002mm), हाइड्रोलिक और वायवीय (सिलेंडर बोर H7 ग्रेड ±0.006mm, स्पूल फिट टॉलरेंस ±0.003mm)। हमने प्रत्यक्ष या अप्रत्यक्ष रूप से बॉश, जेडएफ, एनएसके और अन्य उद्यमों को 200,000 टुकड़ों के वार्षिक उत्पादन और 99.8% की योग्यता दर के साथ अनुकूलित उच्च परिशुद्धता मशीनिंग सेवाएं प्रदान की हैं।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
JDSGT400 रैखिक मोटर चालित 3-अक्ष हाई-स्पीड मशीनिंग केंद्र |
|
कोर पोजिशनिंग |
सबमाइक्रोन-स्तरीय अल्ट्रा-उच्च परिशुद्धता मशीनिंग के लिए |
|
ड्राइव सिस्टम |
सभी तीन अक्ष दोहरी रैखिक मोटर ड्राइव को अपनाते हैं |
|
मुख्य सटीकता |
0.8 माइक्रोन तक पोजीशनिंग सटीकता दोहराएं; 100 मिमी सीमा के भीतर छेद स्थिति सटीकता 1 माइक्रोन से कम। |
|
कोर प्रौद्योगिकी |
प्रत्यक्ष ड्राइव, तापमान नियंत्रण, स्व-विकसित JD60 सीएनसी प्रणाली परिशुद्धता मशीनिंग सुविधाओं और उच्च परिशुद्धता सर्वो ड्राइव प्रणाली को एकीकृत करता है |
|
मूल लाभ |
"सतह ही कार्यात्मक सतह है" के उत्कृष्ट प्रभाव को प्राप्त करने के लिए प्रतिबद्ध है |
|
विशिष्ट अनुप्रयोग |
आयामों और सतह की गुणवत्ता पर सख्त आवश्यकताओं के साथ सटीक ऑप्टिकल मोल्ड, अर्धचालक भागों, उच्च परिशुद्धता संरचनात्मक भागों और अन्य उत्पादों की सख्त सहनशीलता मशीनिंग |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
माइक्रो5 माइक्रोन-स्तरीय उच्च परिशुद्धता 5-अक्ष मशीनिंग केंद्र |
|
कोर पोजिशनिंग |
उच्च गतिशील प्रदर्शन और लघु, उच्च मूल्य वर्धित भागों की उच्च परिशुद्धता मशीनिंग |
|
मुख्य सटीकता |
दोहराएँ स्थिति सटीकता 0.0005 मिमी, स्थिति सटीकता <0.002 मिमी |
|
धुरी प्रणाली |
अधिकतम स्पिंडल गति 60,000 आरपीएम |
|
संरचनात्मक विशेषताएं |
कुल वजन 550 किलोग्राम के साथ कॉम्पैक्ट संरचना; 60 उपकरणों की क्षमता वाली तीन-परत टूल पत्रिका से सुसज्जित; प्रसंस्करण क्षेत्र फूस प्रणाली 6 शून्य-बिंदु फिक्स्चर रख सकती है |
|
ऊर्जा की बचत और पर्यावरण संरक्षण |
बेहद कम ऊर्जा खपत (<500W), ऑयल मिस्ट कलेक्टर से सुसज्जित |
|
सीएनसी प्रणाली |
जर्मन बेकहॉफ प्रणाली |
|
स्ट्रोक (एक्स/वाई/जेड) |
78/56/50 मिमी |
|
विशिष्ट अनुप्रयोग |
लघु इंजीनियरिंग घटकों, छोटे कीमती धातु भागों आदि की सख्त सहनशीलता वाली मशीनिंग। |
