परिशुद्ध मेडिकल स्क्रू मशीनिंग

सैनलुओ प्रिसिजन चीन में प्रिसिजन मेडिकल स्क्रू मशीनिंग का एक पेशेवर निर्माता और आपूर्तिकर्ता है। यह वर्तमान चीनी उद्योग में एक प्रसिद्ध मेडिकल स्क्रू और ऑर्थोपेडिक इम्प्लांट फास्टनर निर्माता भी है, जो ग्राहकों के लिए पेशेवर अनुकूलन सेवाएं प्रदान करता है। कंपनी मुख्य रूप से बोन स्क्रू, बोन प्लेट स्क्रू, स्पाइनल स्क्रू रॉड सिस्टम और ज्वाइंट रिप्लेसमेंट स्क्रू जैसे मेडिकल फास्टनरों का उत्पादन करती है। यह आर्थोपेडिक चिकित्सा उपकरण उद्यमों के लिए उच्च-मानक अनुकूलित सटीक मेडिकल स्क्रू मशीनिंग प्रदान करता है, जो जटिल और कठिन भागों के अनुकूलन का समर्थन करता है।

जांच भेजें

उत्पाद वर्णन

धागों की परिशुद्धता मशीनिंग

सैनलुओ प्रिसिजन, सटीक मेडिकल स्क्रू मशीनिंग में सर्पिल पवन मिलिंग और सर्पिल दबाव बनाने की प्रक्रियाओं को अपनाता है। टाइटेनियम मिश्र धातु और स्टेनलेस स्टील स्क्रू की सर्पिल मिलिंग ±0.01 मिमी की पिच सटीकता, ±15' की टूथ प्रोफ़ाइल कोण सटीकता और 0.8-1.6μm की सतह खुरदरापन रा मान सीमा सुनिश्चित करती है। सर्पिल दबाव बनाने की प्रक्रिया पेंच की ताकत को 30% तक बढ़ा सकती है, सतह पर एक ठंडी कठोर परत बना सकती है और थकान की ताकत को 40% तक बढ़ा सकती है।

कार्यस्थान सटीकता तालिका

आयामी सटीकता	आयुध डिपो	पहचान	टी(सी)	डी पी	R
इकाई:±/मिमी	0.002	0.003	0.005	0.005	0.01
ज्यामितीय सटीकता	गोलाई	समाक्षीयता	सीधा	बेलनाकारता	प्रोफ़ाइल सहिष्णुता
इकाई:±/मिमी	0.001	0.004	0.002	0.003	0.002
उत्पादन क्षमता	1~999999 पीसी	1~999999 पीसी	1~999999 पीसी	1~999999 पीसी	1~999999 पीसी
उत्पादन चक्र	3-20 दिन	3-20 दिन	3-20 दिन	3-20 दिन	3-20 दिन

सामग्री और ताप उपचार

सटीक मेडिकल स्क्रू मशीनिंग के एक पेशेवर निर्माता के रूप में, सैनलुओ प्रिसिजन फैक्ट्री द्वारा उपयोग किया जाने वाला मेडिकल टाइटेनियम मिश्र धातु Ti-6Al-4V ELI (ASTM F136) है, और मेडिकल स्टेनलेस स्टील 316L (ASTM F138) है। प्रसंस्करण तनाव को खत्म करने के लिए टाइटेनियम मिश्र धातु को एनील्ड किया जाता है (700 डिग्री सेल्सियस से 800 डिग्री सेल्सियस पर), जिसकी तन्य शक्ति 860 एमपीए से अधिक होती है और बढ़ाव 10% से कम नहीं होता है। स्टेनलेस स्टील ठोस समाधान उपचार (1050 डिग्री सेल्सियस पर) से गुजरता है, जिसके परिणामस्वरूप एकल-चरण ऑस्टेनिटिक संरचना बनती है, जिसकी तन्यता ताकत 490 एमपीए से कम नहीं होती है और उपज ताकत 190 एमपीए से कम नहीं होती है। 60 से 80 जाल वाली रेत सामग्री का उपयोग सैंडब्लास्टिंग के लिए एक खुरदरी सतह (रा 3-5 माइक्रोन) बनाने के लिए किया जाता है, जो हड्डी एकीकरण के लिए अनुकूल है।

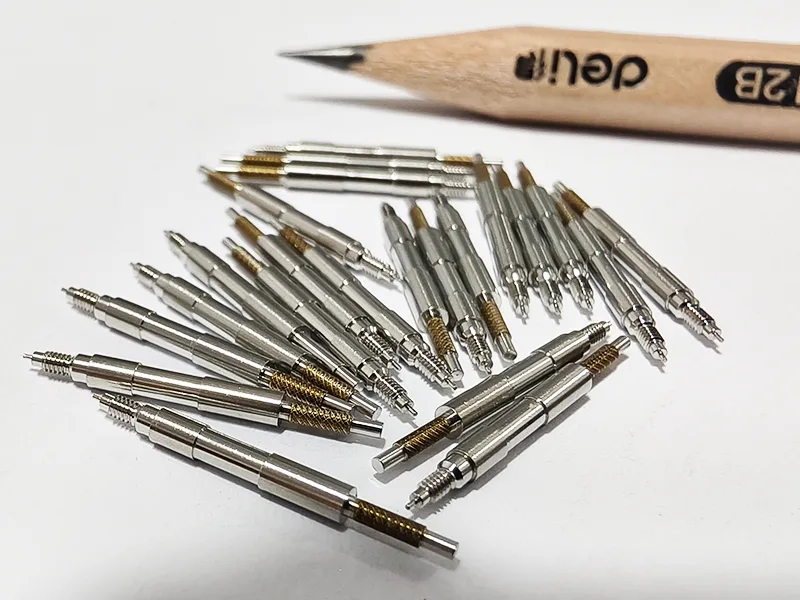

Precision Medical Screw Machining

पैकेजिंग और स्टरलाइज़ेशन

सटीक मेडिकल स्क्रू मशीनिंग पूरी होने के बाद, सैनलुओ प्रिसिजन कंपनी पैकेजिंग और स्टरलाइज़ेशन करती है। स्क्रू को PETG पारदर्शी प्लास्टिक से बने मेडिकल-ग्रेड ब्लिस्टर बॉक्स में पैक किया जाता है, जो प्रीऑपरेटिव अवलोकन के लिए सुविधाजनक है। परिवहन के दौरान टकराव से होने वाली क्षति को रोकने के लिए ईपीई फोम या ब्लिस्टर ट्रे की एक आंतरिक परत का उपयोग किया जाता है। बाहरी पैकेजिंग टाइवेक मेडिकल डायलिसिस पेपर और प्लास्टिक मिश्रित बैग से बनी है, जो ईओ नसबंदी और विकिरण नसबंदी की आवश्यकताओं को पूरा कर सकती है। ईओ स्टरलाइज़ेशन और गामा किरण स्टरलाइज़ेशन, SAL 10⁻⁶ के स्टेराइल आश्वासन स्तर के साथ। नसबंदी के बाद, प्रत्यारोपण की सुरक्षा सुनिश्चित करने के लिए अवशेषों (ईओ अवशिष्ट ≤ 10 पीपीएम) पर ईओ अवशिष्ट का पता लगाया जाता है।

तकनीकी निर्देश

पैरामीटर श्रेणियाँ	पैरामीटर विवरण
उपकरण मॉडल	INDEX TNL32 कलात्मक-शैली टर्निंग और मिलिंग संयुक्त केंद्र
कोर पोजिशनिंग	मेडिकल स्क्रू की उच्च-सटीकता और उच्च-जटिलता प्रसंस्करण
धुरी गति	अधिकतम 8,000 आरपीएम
धुरी भीतरी व्यास	32 मिमी
अधिकतम Z-अक्ष यात्रा	305 मिमी
बहु-कार्य क्षमता	अधिकतम 3 कटिंग टूल्स को एक साथ संसाधित किया जा सकता है।
मशीन संरचना	थर्मल सममित मशीन संरचना लंबी अवधि में उच्च परिशुद्धता बनाए रखने में मदद करती है।
मुख्य लाभ	इसे उच्च लचीलेपन के साथ स्लाइडिंग स्पिंडल बॉक्स और फिक्स्ड स्पिंडल बॉक्स ऑपरेशन मोड के बीच आसानी से स्विच किया जा सकता है।
विशिष्ट अनुप्रयोग	उच्च अंत परिशुद्धता चिकित्सा पेंच मशीनिंग

पैरामीटर श्रेणियाँ	पैरामीटर विवरण
डिवाइस मॉडल	त्सुगामी S205A प्रिसिजन मशीन (वैकल्पिक उच्च-आवृत्ति मिलिंग के साथ)
कोर पोजिशनिंग	चिकित्सा उद्योग के लिए स्टेनलेस स्टील, टाइटेनियम मिश्र धातु हड्डी के पेंच, डेंटल पिन आदि जैसे छोटे शाफ्ट भागों की सटीक मशीनिंग में विशेषज्ञता
उच्च आवृत्ति मिलिंग सहायक उपकरण	80,000 आरपीएम की अधिकतम घूर्णी गति और 1μm की जंप सटीकता के साथ जापानी NAKANISHI BM-320F उच्च-आवृत्ति मिलिंग मशीन की वैकल्पिक स्थापना
उच्च आवृत्ति मिलिंग आयाम	बाहरी व्यास 20 मिमी, लंबाई 87 मिमी, उपयोग के लिए सीधे त्सुगामी S205A के उपकरण धारक छेद में स्थापित किया जा सकता है
प्रसंस्करण समारोह	टाइटेनियम मिश्र धातु हड्डी स्क्रू के अंतिम चेहरे पर "गुलाब" (जैसे आंतरिक हेक्सागोन, टीओआरएक्स®) की उच्च परिशुद्धता मिलिंग के लिए उपयोग किया जाता है, जिसमें कोई गड़गड़ाहट की आवश्यकता नहीं होती है
मुख्य लाभ	त्सुगामी S205A मशीन स्वयं पतले शाफ्ट भागों के निरंतर प्रसंस्करण के लिए उपयुक्त है; उच्च-आवृत्ति मिलिंग मशीन के साथ, सटीकता में स्थिरता सुनिश्चित करने के लिए सभी प्रक्रियाओं को एक ही मशीन पर पूरा किया जा सकता है
विशिष्ट अनुप्रयोग	टाइटेनियम मिश्र धातु हड्डी पेंच, हड्डी पेंच, डेंटल पिन, आदि।
