सानलुओ प्रिसिजन के प्रसंस्करण संयंत्र में परिशुद्धता मशीनिंग भाग के प्रकारों में शामिल हैं:
① शाफ्ट भाग (ऑप्टिकल अक्ष, स्टेप्ड शाफ्ट, स्पलाइन शाफ्ट, एक्सेंट्रिक शाफ्ट, क्रैंकशाफ्ट) लंबाई 5 मिमी ~ 1500 मिमी और व्यास Φ1 मिमी ~ Φ300 मिमी;

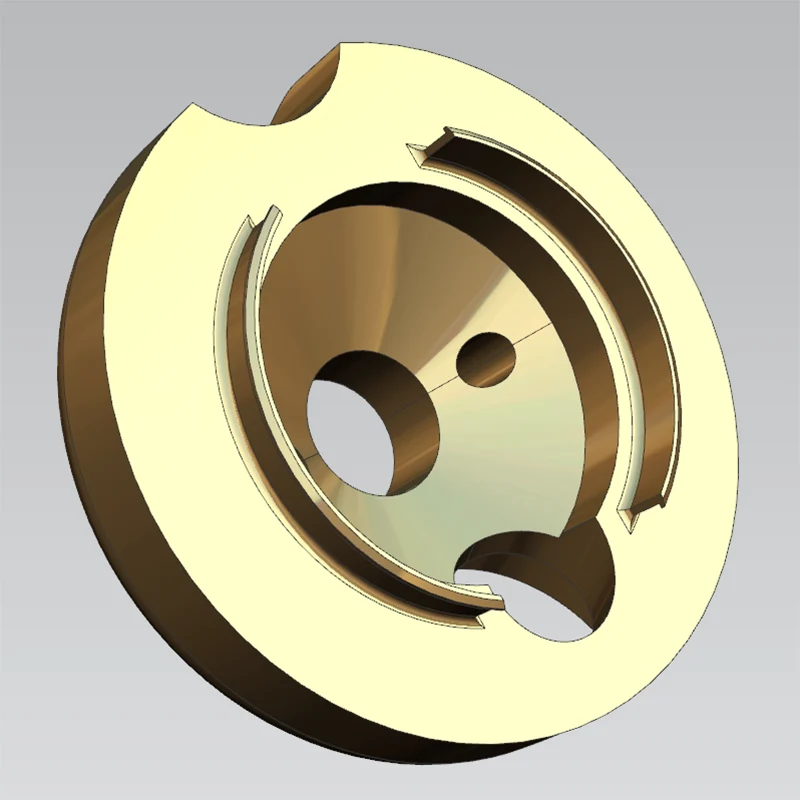

② बाहरी व्यास Φ10mm～Φ500mm के साथ डिस्क और आस्तीन भागों (निकला हुआ किनारा, गियर, चरखी, शाफ्ट आस्तीन, झाड़ी);
③ अधिकतम मशीनिंग आकार 1200 मिमी × 800 मिमी × 600 मिमी के साथ बॉक्स के हिस्से (शेल, सीट, ब्रैकेट, कनेक्टर);

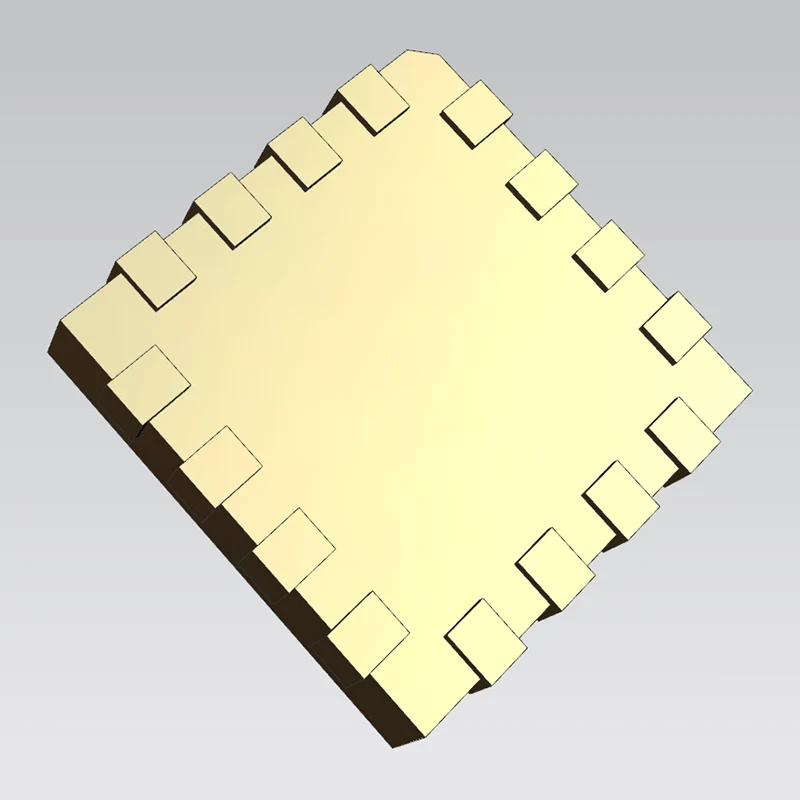

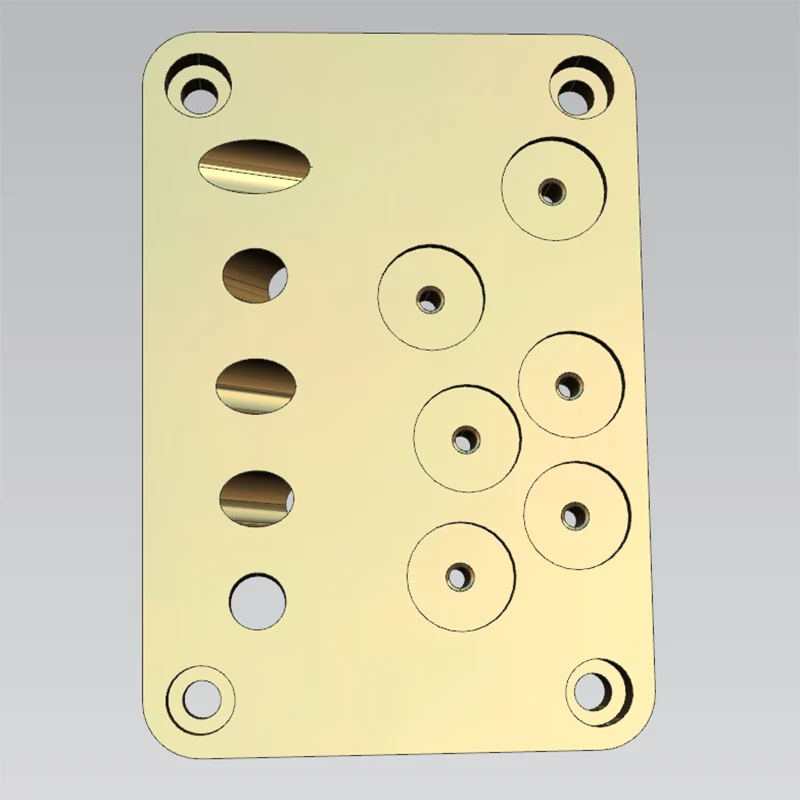

④ प्लेट भाग (पैनल, बेस प्लेट, विभाजन प्लेट, फिक्सिंग प्लेट) मोटाई 0.5 मिमी ~ 100 मिमी के साथ;

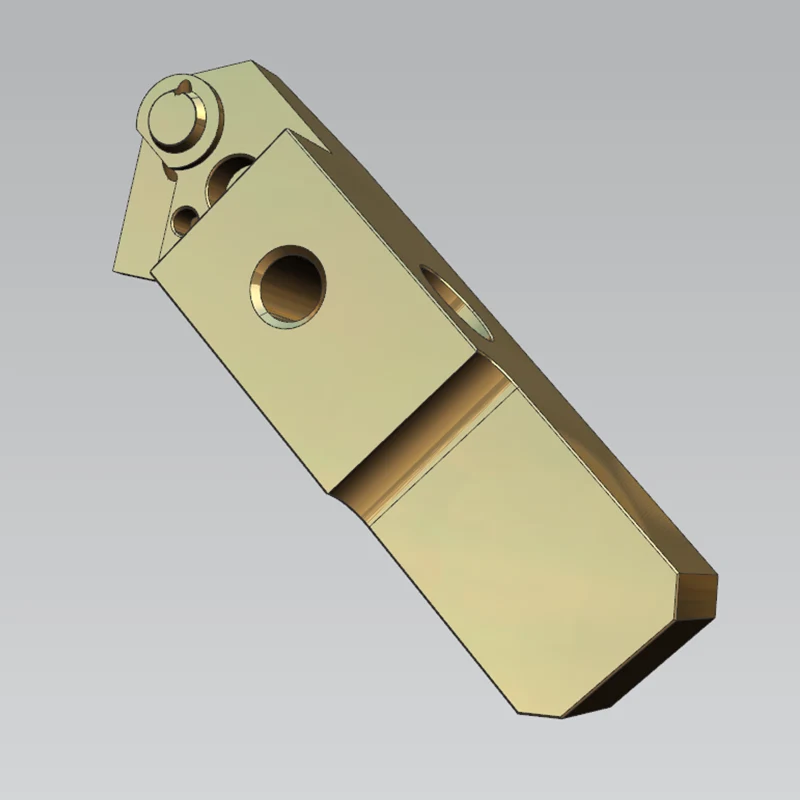

⑤ जटिल घुमावदार सतहों और पतली दीवार वाली संरचनाओं के साथ विशेष आकार के हिस्से (सपोर्ट आर्म, रॉकर, कांटा, कनेक्टिंग रॉड)।
|
आयामी सटीकता |
एल(एक्स) |
डब्ल्यू(वाई) |
एच(जेड) |
श |
दप |
|
इकाई:±/मिमी |
0.002 |
0.002 |
0.001 |
0.002 |
0.002 |
|
ज्यामितीय सटीकता |
समतलता |
समानता |
खड़ापन |
बेअदबी |
समरूपता |
|
इकाई:±/मिमी |
0.002 |
0.002 |
0.002 |
रा0.1 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
कॉन्फ़िगर किए गए परीक्षण उपकरणों और माप उपकरणों में शामिल हैं: सीएमएम (समन्वय मापने की मशीन), छवि मापने का उपकरण, प्रोजेक्टर, लेजर व्यास गेज, लेजर इंटरफेरोमीटर, खुरदरापन मीटर, गोलाई मीटर, टूल माइक्रोस्कोप, स्टीरियोमाइक्रोस्कोप, माइक्रोमीटर, पिन गेज, माइक्रोमीटर डायल संकेतक, अल्ट्रा-प्रिसिजन माइक्रोमीटर, इलेक्ट्रॉनिक ऊंचाई गेज, कैलिपर, गेज ब्लॉक, कठोरता परीक्षक, थ्रेड गेज।
सटीक मशीनिंग भाग के लिए एक सख्त तीन-निरीक्षण प्रणाली लागू की गई है, अर्थात् ऑपरेटरों द्वारा स्वयं-निरीक्षण, पूर्णकालिक निरीक्षकों द्वारा गश्ती निरीक्षण और गुणवत्ता विभाग द्वारा अंतिम निरीक्षण। सीएमएम, प्रोजेक्टर, माइक्रोमीटर, वर्नियर कैलिपर, ऊंचाई गेज, खुरदरापन मीटर, कठोरता परीक्षक और अन्य परीक्षण उपकरणों से सुसज्जित, प्रमुख आयामों का सीएमके ≥1.67 है। भाग की गुणवत्ता की स्थिरता सुनिश्चित करने के लिए एपीक्यूपी (उन्नत उत्पाद गुणवत्ता योजना), एफएमईए (विफलता मोड और प्रभाव विश्लेषण), एमएसए (मापन प्रणाली विश्लेषण), एसपीसी (सांख्यिकीय प्रक्रिया नियंत्रण), और पीपीएपी (उत्पादन भाग अनुमोदन प्रक्रिया) जैसे गुणवत्ता उपकरण अपनाए जाते हैं। पहले लेख की पहचान से पूर्ण-प्रक्रिया गुणवत्ता ट्रैकिंग → छोटे-बैच परीक्षण उत्पादन → बड़े पैमाने पर उत्पादन। सैनलुओ प्रिसिजन ने 95% से अधिक की ग्राहक संतुष्टि दर के साथ ऑटोमेशन उपकरण, रोबोटिक्स, 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर, मेडिकल, ऑप्टिकल और अन्य उद्योगों में ग्राहकों को अनुकूलित सटीक मशीनिंग सेवाएं प्रदान की हैं।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
मिल पी 500 वीएचपी (बहुत उच्च परिशुद्धता) |
|
कोर पोजिशनिंग |
सूक्ष्म मशीनिंग और दर्पण-स्तरीय सतह परिष्करण |
|
धुरी प्रणाली |
स्टेप-टेक 42,000 आरपीएम स्पिंडल, एचएसके-ई40 उच्च-कठोरता इंटरफ़ेस से सुसज्जित |
|
संरचनात्मक विशेषताएं |
सममित उच्च तापीय स्थिरता संरचना और पॉलिमर कंक्रीट बिस्तर, थर्मल बहाव और संरचनात्मक विरूपण को प्रभावी ढंग से दबाते हैं |
|
मुख्य सटीकता |
मशीनिंग स्थिरता और दोहराने योग्यता सटीकता ±2μm |
|
सीएनसी प्रणाली |
हेडेनहैन टीएनसी 640 या सीमेंस सिनुमेरिक प्रणाली से सुसज्जित किया जा सकता है |
|
मूल लाभ |
उच्च गति कम-कंपन काटने के तहत उत्कृष्ट सतह की गुणवत्ता प्राप्त करता है, जिसमें प्रदर्शन भाग दर्पण प्रभाव तक पहुंचते हैं |
|
विशिष्ट अनुप्रयोग |
चिकित्सा, अर्धचालक, ऑप्टिकल परिशुद्धता मशीनिंग भाग, आदि। |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
एचएसएम700 |
|
ब्रांड |
माइक्रोन (स्विट्जरलैंड) |
|
कोर पोजिशनिंग |
उच्च गति मशीनिंग केंद्र, नई ऊर्जा वाहनों के छोटे सटीक घटकों के लिए समाधान प्रदान करता है |
|
अक्ष संख्या |
/ |
|
मोशन प्रदर्शन |
3 गति अक्षों की तीव्र ट्रैवर्स गति 40 मीटर/मिनट |
|
बिस्तर की संरचना |
थर्मल स्थिरता और कंपन में कमी के लिए पॉलिमर ग्रेनाइट बिस्तर |
|
सीएनसी प्रणाली |
मशीनिंग स्थिरता सुनिश्चित करने के लिए हेडेनहैन iTNC530 प्रणाली से सुसज्जित |
|
विशिष्ट अनुप्रयोग |
सेंसर आवास, मोटर कनेक्टर और अन्य सटीक मशीनिंग भाग |
