परिशुद्ध मशीनीकृत घटक

व्यवस्थित डिजाइन सोच

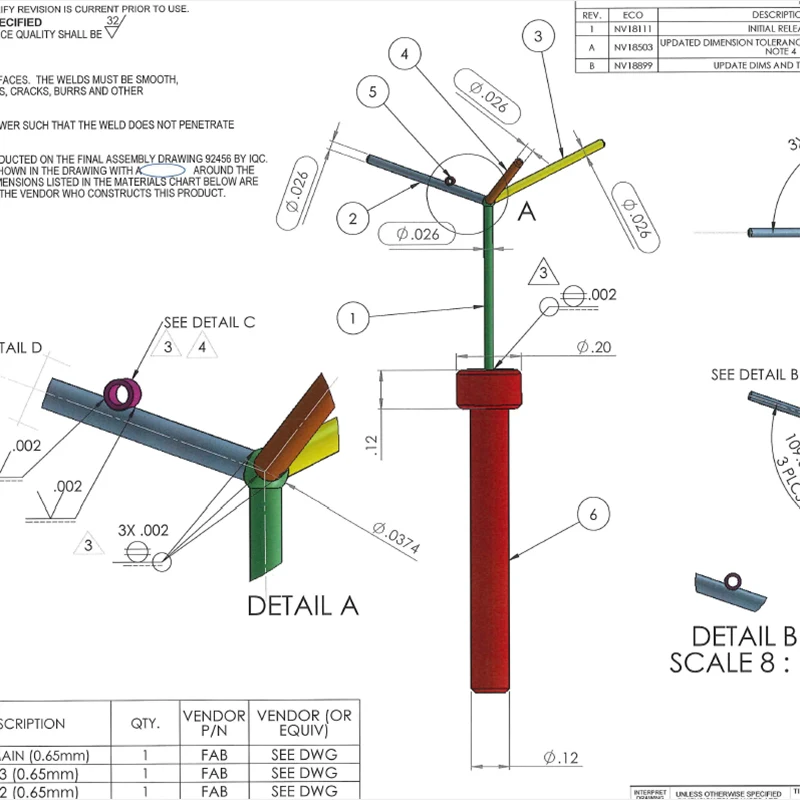

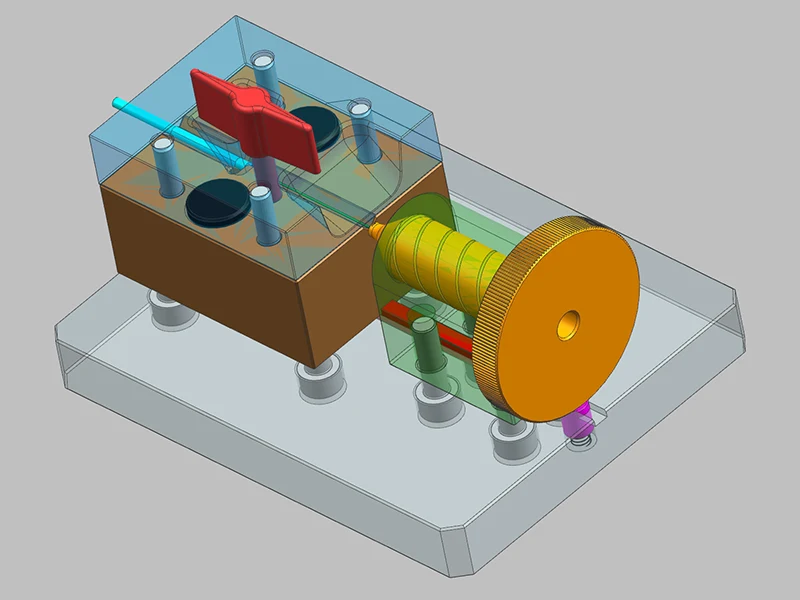

प्रिसिजन मशीनीकृत घटकों के निर्माण से पहले, सैनलुओ प्रिसिजन का प्रसंस्करण संयंत्र 3डी असेंबली सिमुलेशन को पूरा करने और हस्तक्षेप, निकासी और तनाव जैसी संभावित समस्याओं की पहले से पहचान करने के लिए सॉलिडवर्क्स या कैटिया का उपयोग करता है। स्थितिगत सटीकता सुनिश्चित करने के लिए संभोग सतहों, पोजिशनिंग छेद और डेटम विमानों के लिए एक एकीकृत डेटाम प्रसंस्करण योजना अपनाई जाती है। संभोग भागों के लिए, विनिमेयता सुनिश्चित करने के लिए चयनात्मक असेंबली विधि (वास्तविक आयामों के अनुसार संभोग) या समूह प्रसंस्करण विधि (एक ही बैच के लिए लगातार प्रक्रिया पैरामीटर) का उपयोग किया जाता है। कुंजी मेटिंग शाफ्ट छेद का फिट H7/h6 (ट्रांज़िशन फिट) है, गियर मेशिंग सटीकता ग्रेड 6-7 (GB/T 10095) है, बेयरिंग हाउसिंग की समाक्षीयता 0.01 मिमी है, और थ्रेड कनेक्शन फिट 6H/6g है।

सटीक मशीनीकृत घटक कार्यस्थानों की आयामी सटीकता

असेंबली और परीक्षण सत्यापन

प्रिसिजन मशीनीकृत घटकों के लिए एक पेशेवर असेंबली कार्यशाला है, जो टॉर्क रिंच, प्रेस-फिटिंग मशीन और संरेखण उपकरणों जैसे टूलींग उपकरणों का उपयोग करती है, और असेंबली प्रक्रिया कार्ड को सख्ती से लागू करती है। बेयरिंग असेंबली का हस्तक्षेप 0.005 मिमी से 0.015 मिमी के भीतर नियंत्रित किया जाता है, और संभोग सतहों को नुकसान से बचाने के लिए गर्म या ठंडी असेंबली को अपनाया जाता है। गियर असेंबली के दौरान गियर मेशिंग क्लीयरेंस को 0.15 मिमी और 0.35 मिमी के बीच समायोजित किया जाता है, और संपर्क स्थानों को रंग विधि द्वारा जांचा जाता है, जिसमें दांत की लंबाई की दिशा में 60% से अधिक और दांत की ऊंचाई की दिशा में 40% से अधिक होता है। घटक असेंबली पूरी होने के बाद कार्यात्मक परीक्षण आयोजित किए जाते हैं, जिसमें ट्रांसमिशन तंत्र (शोर, कंपन, तापमान वृद्धि) का नो-लोड परीक्षण रन, हाइड्रोलिक सिस्टम का दबाव परीक्षण (30 मिनट तक काम करने का दबाव बनाए रखना), और वायु जकड़न परीक्षण (हीलियम मास स्पेक्ट्रोमीटर रिसाव डिटेक्टर, रिसाव दर ＜10⁻⁶Pa·m³/s) शामिल हैं।

उद्योग अनुप्रयोग और अनुकूलित सेवाएँ

चीन में प्रिसिजन मशीनीकृत घटकों के एक पेशेवर आपूर्तिकर्ता के रूप में, हम मुख्य रूप से औद्योगिक रोबोट संयुक्त रिड्यूसर (हार्मोनिक रिड्यूसर, आरवी रिड्यूसर, ट्रांसमिशन सटीकता ±1 आर्क मिनट), सेमीकंडक्टर उपकरण वायवीय फिक्स्चर (पोजिशनिंग सटीकता ±0.01 मिमी, दोहराव ±0.005 मिमी), मेडिकल सीटी मशीन घूर्णन फ्रेम घटक (गतिशील संतुलन ग्रेड जी 2.5, कंपन) जैसे उच्च-अंत अनुप्रयोगों के लिए सेवाएं प्रदान करते हैं। ＜0.5mm/s), और नई ऊर्जा वाहन इलेक्ट्रिक ड्राइव असेंबली (गियर जोड़ी शोर ＜65dB, दक्षता ＞96%)। एकल-टुकड़ा परीक्षण उत्पादन से लेकर बड़े पैमाने पर उत्पादन तक, वार्षिक उत्पादन क्षमता 50,000 से 500,000 सेट है, जो विभिन्न पैमानों की जरूरतों को पूरा करती है और ग्राहकों को सर्वांगीण अनुकूलित सटीक मशीनिंग सेवाएं प्रदान करती है। यह ग्राहकों का समय बचाता है और सिस्टम की स्थिरता और विश्वसनीयता सुनिश्चित करता है।

परिशुद्ध मशीनीकृत घटक उपकरण के तकनीकी पैरामीटर
