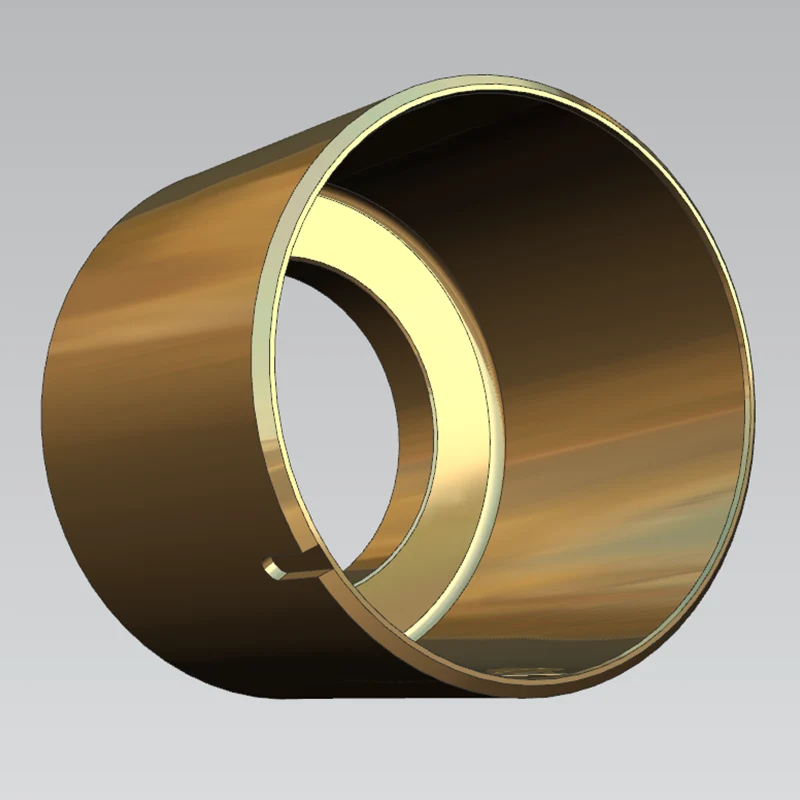

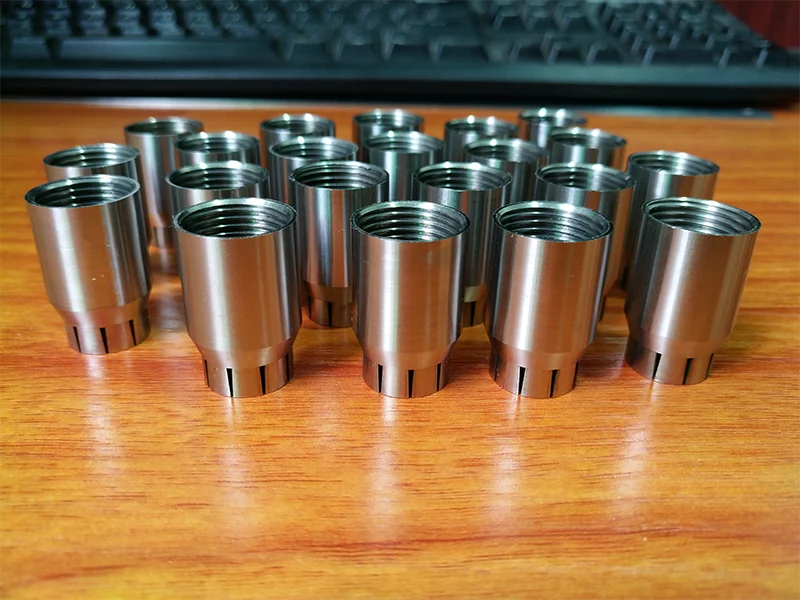

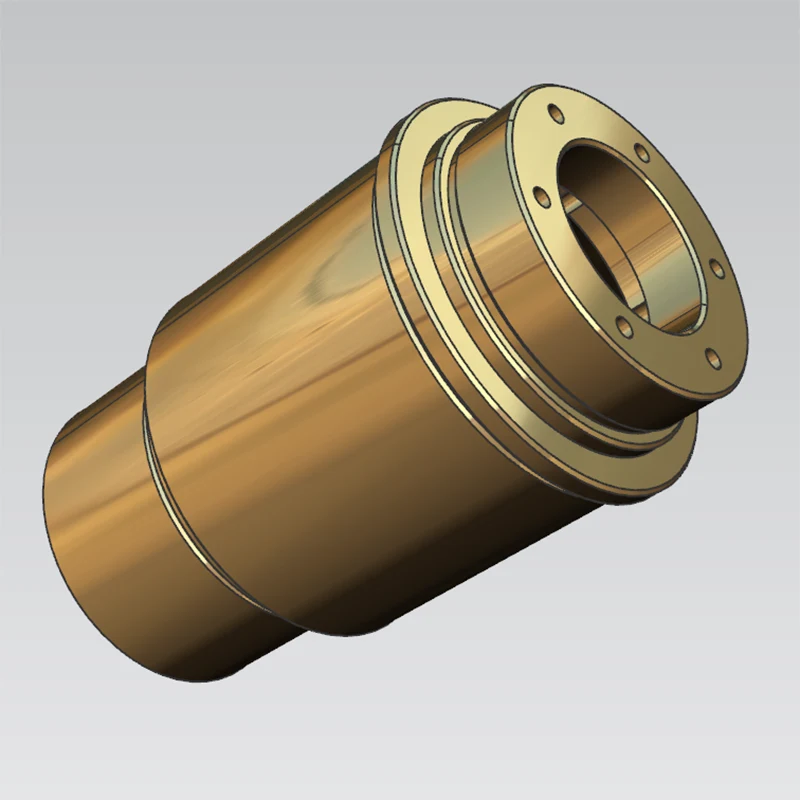

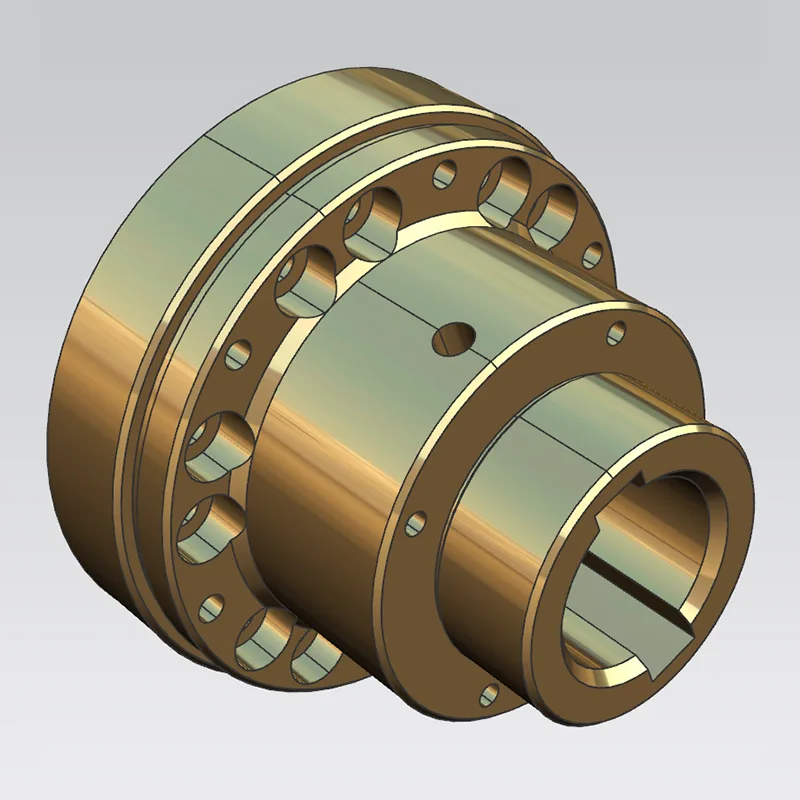

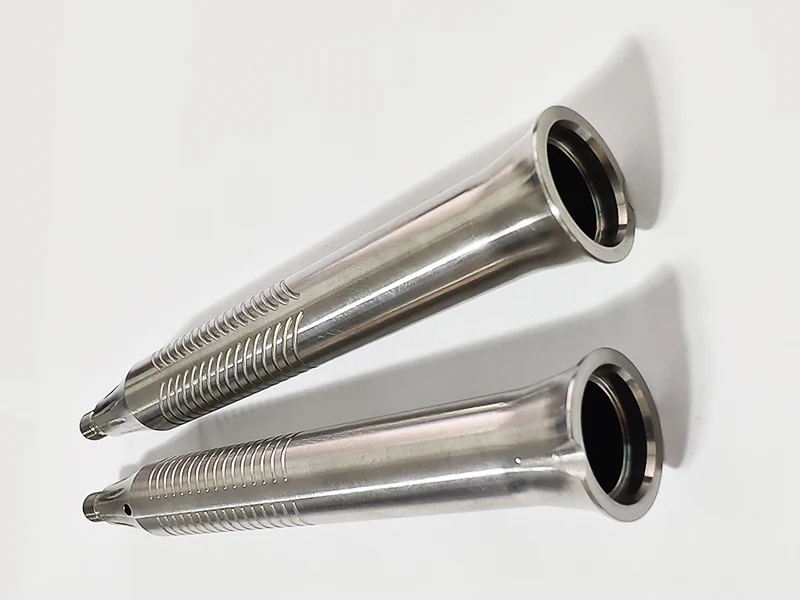

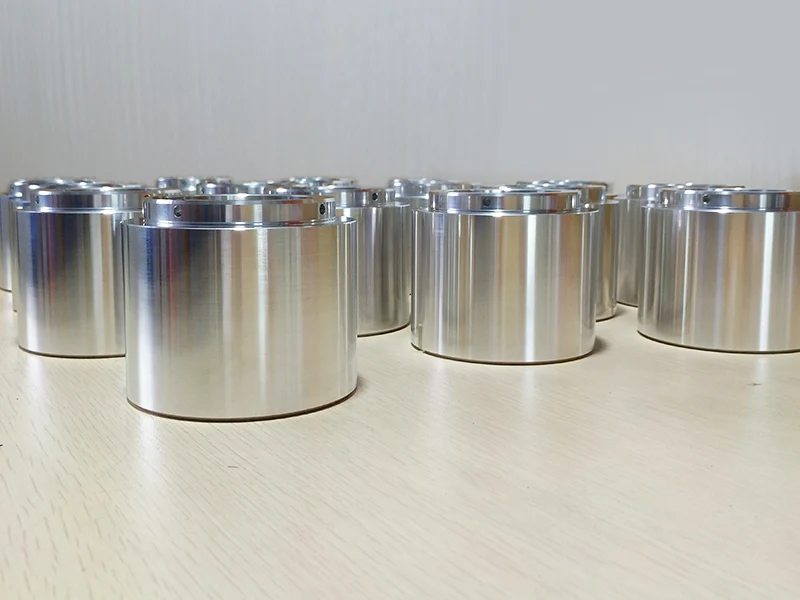

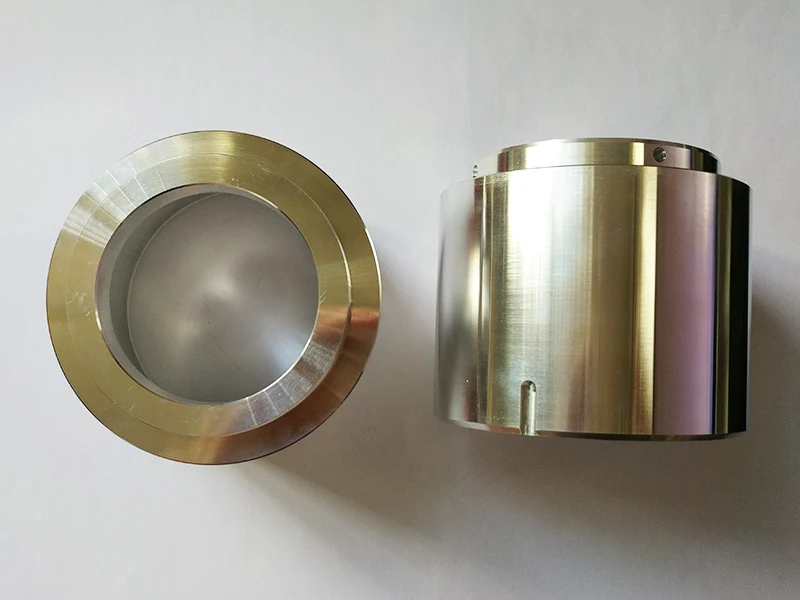

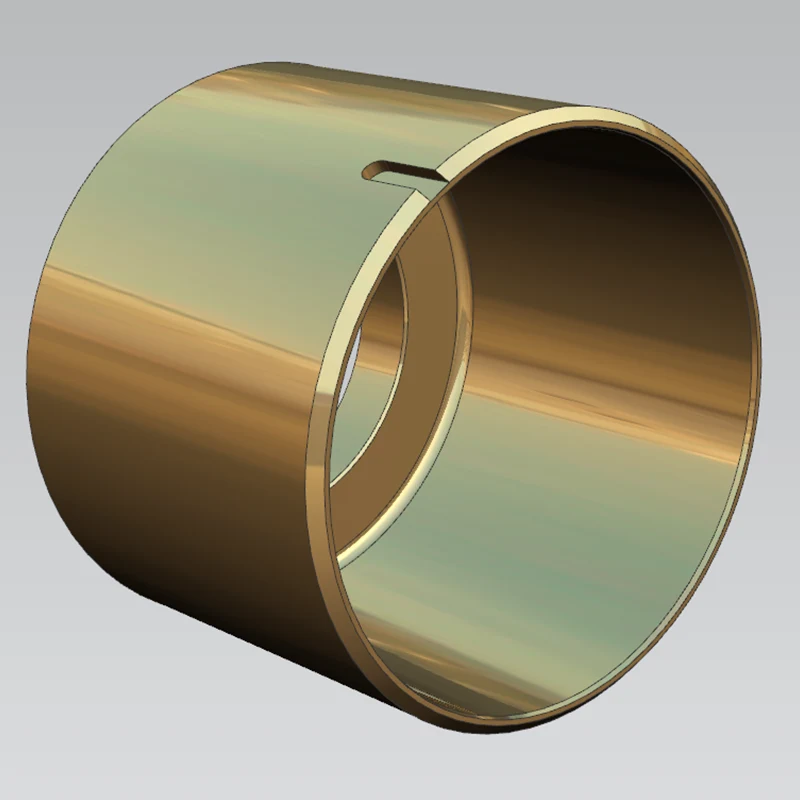

सानलुओ प्रिसिजन का प्रसंस्करण संयंत्र विभिन्न उपकरणों जैसे साधारण खराद, सीएनसी खराद और टर्निंग सेंटर से सुसज्जित है, जिसमें कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, तांबा मिश्र धातु, कच्चा लोहा, इंजीनियरिंग प्लास्टिक आदि सहित मशीनिंग सामग्री शामिल है। काटने के उपकरण सावधानीपूर्वक सामग्री कठोरता के अनुसार चुने जाते हैं: उच्च गति वाले स्टील उपकरण, सीमेंटेड कार्बाइड उपकरण, सिरेमिक उपकरण, सीबीएन उपकरण। सटीक खराद भागों के प्रकारों में शामिल हैं: शाफ्ट भाग (ऑप्टिकल शाफ्ट, स्टेप्ड शाफ्ट, एक्सेंट्रिक शाफ्ट, स्पलाइन शाफ्ट, खोखले शाफ्ट, व्यास φ5-300 मिमी, लंबाई-व्यास अनुपात ≤20), आस्तीन भाग (बुशिंग, लाइनर, फ्लैंज, गियर ब्लैंक, बाहरी व्यास φ20-400 मिमी, आंतरिक और बाहरी व्यास सांद्रता 0.02 मिमी), डिस्क भाग (फेस डिस्क, छिद्रित) डिस्क, स्लॉटेड डिस्क, व्यास φ50-500 मिमी, सतह सपाटता 0.03 मिमी), धागे के हिस्से (बाहरी धागे, आंतरिक धागे, मीट्रिक, शाही, ट्रेपेज़ॉइडल, सॉटूथ, पिच 0.5-12 मिमी, पिच व्यास सटीकता ग्रेड 6), और गठित हिस्से (गोलाकार सतह, शंक्वाकार सतह, चाप सतह, घुमावदार सतह, प्रोफ़ाइल सहिष्णुता 0.05 मिमी)।
|
आयामी सटीकता |
आयुध डिपो |
पहचान |
टी(सी) |
डी पी |
गोलों का अंतर |
|
इकाई:±/मिमी |
0.002 |
0.003 |
0.002 |
0.002 |
0.002 |
|
ज्यामितीय सटीकता |
गोलाई |
समाक्षीयता |
सीधा |
बेलनाकारता |
स्थिति सहनशीलता |
|
इकाई:±/मिमी |
0.001 |
0.002 |
0.002 |
0.003 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
कॉन्फ़िगर किए गए परीक्षण उपकरणों और मापने वाले उपकरणों में शामिल हैं: सीएमएम समन्वय मापने वाली मशीन, छवि मापने वाला उपकरण, प्रोजेक्टर, लेजर व्यास गेज, लेजर इंटरफेरोमीटर, खुरदरापन मीटर, गोलाई मीटर, टूल माइक्रोस्कोप, स्टीरियोमाइक्रोस्कोप, माइक्रोमीटर, पिन गेज, डायल संकेतक, 万分尺 (0.0001 मिमी सटीकता के साथ माइक्रोमीटर), इलेक्ट्रॉनिक ऊंचाई गेज, कैलिपर, गेज ब्लॉक, कठोरता परीक्षक, थ्रेड गेज।
सटीक खराद भागों के एक पेशेवर निर्माता के रूप में, हमारे उत्पादों का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है: ऑटोमोबाइल विनिर्माण (इंजन क्रैंकशाफ्ट, कैमशाफ्ट, ट्रांसमिशन शाफ्ट, IT7 परिशुद्धता ग्रेड के साथ गियर शाफ्ट, सतह Ra1.6μm; स्टीयरिंग पोर, व्हील हब, आयामी सटीकता ±0.02 मिमी के साथ ब्रेक डिस्क), यांत्रिक उपकरण (मॉड्यूल 1-10 मिमी के साथ रेड्यूसर गियर शाफ्ट, दांत प्रोफ़ाइल सटीकता IT6 ग्रेड; सीधेपन के साथ हाइड्रोलिक सिलेंडर पिस्टन रॉड)। 0.02 मिमी/100 मिमी, सतह Ra≤0.4μm क्रोम चढ़ाना के बाद), एयरोस्पेस (IT6 परिशुद्धता ग्रेड के साथ टाइटेनियम मिश्र धातु से बने संरचनात्मक भाग; समान दीवार मोटाई के साथ एल्यूमीनियम मिश्र धातु से बने इंजन असर सीटें), और उपकरण (रनआउट 0.005 मिमी के साथ सटीक स्पिंडल, सतह Ra0.4μm; संकेंद्रितता 0.01 मिमी, थ्रेड सटीकता ग्रेड 5 के साथ सेंसर आवास)। सैनलुओ प्रिसिजन ने FAW, SAIC, AVIC, Sany हेवी इंडस्ट्री इत्यादि जैसे उद्यमों के लिए अनुकूलित सीएनसी खराद मशीनिंग सेवाएं प्रदान की हैं, जिसमें 2 मिलियन टर्न पार्ट्स का वार्षिक उत्पादन और 98% की समय पर डिलीवरी दर है।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
हार्डिंग® टी सीरीज एसपी® |
|
कोर पोजिशनिंग |
अल्ट्रा-प्रिसिजन मशीनिंग और हार्ड टर्निंग |
|
अक्षों की संख्या |
/ |
|
उपकरणों की संख्या |
12 उपकरण |
|
मशीनिंग व्यास |
226.3 मिमी, 313.7 मिमी |
|
धुरी गति |
4,000 आरपीएम, 5,000 आरपीएम, 6,000 आरपीएम |
|
छेद के व्यास के माध्यम से |
42 मिमी, 51 मिमी, 65 मिमी |
|
मानक शक्ति |
11 किलोवाट, 15 किलोवाट, 26 किलोवाट |
|
मुख्य लाभ |
मशीन टूल उद्योग में सबसे चुनौतीपूर्ण भागों का उत्पादन करने में सक्षम, उच्च स्तरीय परिशुद्धता और परिशुद्धता भाग प्रसंस्करण के लिए आदर्श |
|
विशिष्ट अनुप्रयोग |
सटीक खराद भाग, आदि |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
एसटी-10वाई/एसटी-15वाई |
|
कोर पोजिशनिंग |
वाई-अक्ष के साथ टर्न-मिल कंपाउंड सेंटर |
|
अक्षों की संख्या |
3-अक्ष (Y-अक्ष फ़ंक्शन के साथ) |
|
धुरी गति |
एसटी-10वाई: 6,000 आरपीएम; एसटी-15वाई: 4,000 आरपीएम |
|
छेद के व्यास के माध्यम से |
एसटी-10वाई: 44 मिमी; एसटी-15वाई: 64 मिमी |
|
Y-अक्ष फ़ंक्शन |
विलक्षण मिलिंग, ड्रिलिंग और टैपिंग संचालन का समर्थन करता है |
|
मुख्य लाभ |
कॉम्पैक्ट आकार, विस्तृत प्रसंस्करण रेंज; समान मूल्य बिंदु पर अत्यधिक प्रतिस्पर्धी प्रदर्शन प्रदान करता है |
|
विशिष्ट अनुप्रयोग |
सटीक खराद भाग, आदि |
