सबमाइक्रोन सटीकता के साथ सटीक घटकों की मशीनिंग

जब आपूर्तिकर्ता की सहनशीलता, उपकरण और निरीक्षण श्रृंखला जांच के लिए खुली होती है, तो चीन के निर्माता से सबमाइक्रोन सटीकता के साथ प्रिसिजन कंपोनेंट्स मशीनिंग की सोर्सिंग कहीं अधिक व्यावहारिक हो जाती है। सानलुओ प्रिसिजन 2007 से काम कर रहा है, लगभग 8,000 वर्ग मीटर की सुविधा में 230 से अधिक लोगों को रोजगार देता है, और 1.3 मिलियन से अधिक जटिल सटीक भागों की डिलीवरी की है। यह पृष्ठ बताता है कि दुकान के फर्श पर सबमाइक्रोन क्षमता का वास्तव में क्या मतलब है, इसे कहाँ लागू किया जाता है, और गुणवत्ता साक्ष्य कैसे तैयार किया जाता है।

वास्तविक उत्पादन में सबमाइक्रोन सटीकता का क्या अर्थ है

1. अल्ट्रा-प्रिसिजन सीएनसी मिलिंग: जटिल आकृतियों और कार्यात्मक सतहों पर ±0.002 मिमी मशीनिंग सटीकता।
2. परिशुद्धता से पीसना: ±0.001मिमी सटीकता, माइक्रो-ग्राइंडिंग आयामी सटीकता ±0.0001मिमी तक पहुंचने और ऑप्टिकल-ग्रेड फिनिश के लिए रा 0.01μm से नीचे सतह खुरदरापन के साथ।
3. स्विस-प्रकार के खरादों पर माइक्रो-टर्निंग: ±0.003 मिमी, छोटे-व्यास वाले शाफ्ट और सटीक कनेक्टर के लिए उपयुक्त।
4. वायर ईडीएम और इलेक्ट्रिकल डिस्चार्ज मशीनिंग: ±0.002 मिमी, कठोर सामग्रियों और जटिल गुहाओं पर प्रभावी।

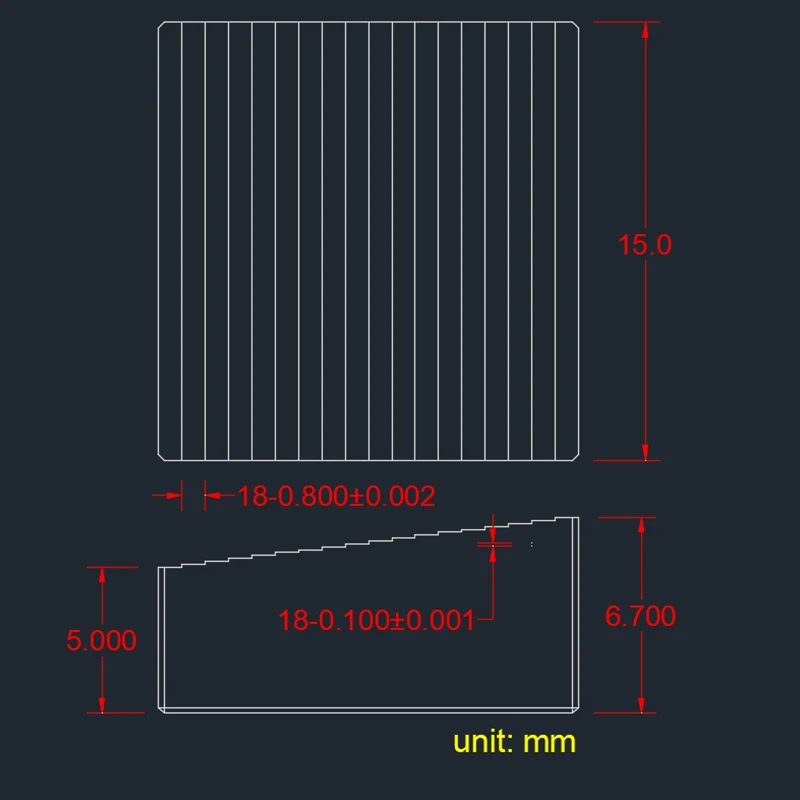

जटिल ज्यामिति और लघु विशेषताएं जो मानक मशीनिंग को चुनौती देती हैं

कई सबमाइक्रोन परियोजनाएं इसलिए विफल नहीं होती हैं क्योंकि सहनशीलता स्वयं असंभव है, बल्कि इसलिए विफल होती है क्योंकि पारंपरिक फिक्स्चर, टूलींग और मेट्रोलॉजी के लिए भाग ज्यामिति बहुत छोटी या बहुत जटिल है। सानलुओ की जटिल-भाग क्षमता बिल्कुल उन्हीं बाधाओं के आसपास बनाई गई है।

लघु पैमाना: सबसे छोटे भाग का आकार 0.08 × 0.08 मिमी; 0.005 मिमी तक सूक्ष्म संरचनाएं; 0.003 मिमी व्यास के सूक्ष्म छिद्र; 0.01 मिमी से माइक्रो-व्यास की छड़ें। ये केवल प्रोटोटाइप उपलब्धियां नहीं हैं - ये चिकित्सा, अर्धचालक और ऑप्टिकल संचार घटकों के लिए उत्पादन-प्रासंगिक आयाम हैं।

विकृत और पकड़ने में कठिन भाग: सामग्री चयन, गर्मी उपचार और तनाव प्रबंधन में मालिकाना अंतर्दृष्टि, सैनलुओ को सबमाइक्रोन विंडो को खोए बिना पतली दीवार वाली, पतली, या अन्यथा विरूपण-प्रवण ज्यामिति को मशीन करने की अनुमति देती है। सख्त सहनशीलता कार्य पर रिपोर्ट की गई 99.8% योग्यता दर इस प्रक्रिया नियंत्रण को दर्शाती है, एक भी निरीक्षण परिणाम को नहीं।

सामग्री रेंज सबमाइक्रोन प्रक्रिया मार्गों से मेल खाती है

सबमाइक्रोन सटीकता मशीन रिज़ॉल्यूशन से अधिक पर निर्भर करती है। सामग्री की मशीनेबिलिटी, थर्मल स्थिरता और प्रसंस्करण के बाद की प्रतिक्रिया यह निर्धारित करती है कि माइक्रोन-स्तर की सहनशीलता अंतिम निरीक्षण तक जीवित रहती है या नहीं। Sanluo घरेलू बाज़ार में उपलब्ध लगभग हर इंजीनियरिंग सामग्री को संसाधित करता है, और प्रक्रिया मार्ग का चयन तदनुसार किया जाता है।

सामग्री समूह	उदाहरण	सबमाइक्रोन विचार
धातुओं	प्रत्यारोपण/हस्तक्षेप-ग्रेड स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, उच्च तापमान मिश्र धातु, मोलिब्डेनम, टंगस्टन, एल्यूमीनियम मिश्र धातु, तांबा मिश्र धातु, मोल्ड स्टील, पाउडर हाई-स्पीड स्टील	अंतिम सहनशीलता बैंड की सुरक्षा के लिए उपकरण घिसाव, अवशिष्ट तनाव और गर्मी उपचार विरूपण को नियंत्रित किया जाना चाहिए।
भंगुर सामग्री	हीरा, क्वार्ट्ज, ऑप्टिकल ग्लास, सिरेमिक, टंगस्टन स्टील	ग्राइंडिंग और ईडीएम मार्गों को अक्सर प्राथमिकता दी जाती है; एज चिपिंग और माइक्रो-क्रैक नियंत्रण सीमित कारक बन जाते हैं।
इंजीनियरिंग प्लास्टिक	पीक, पीई, पाई, यूपीई	क्लैम्पिंग बल और थर्मल विस्तार सबमाइक्रोन आयामों को स्थानांतरित कर सकते हैं; फिक्सचर डिज़ाइन और तापमान नियंत्रण निर्णायक हैं।

एकीकृत सतह उपचार-वैक्यूम हीट ट्रीटमेंट, एनोडाइजिंग, इलेक्ट्रोलाइटिक पॉलिशिंग और विभिन्न कोटिंग्स-उपलब्ध है ताकि तैयार हिस्से मांग वाले वातावरण के लिए तैयार हो जाएं। यह मायने रखता है क्योंकि सबमाइक्रोन सटीकता के साथ प्रिसिजन कंपोनेंट्स मशीनिंग शायद ही कभी एक नंगे-मशीनिंग अभ्यास है; यदि मार्ग में योजना नहीं बनाई गई है तो डाउनस्ट्रीम प्रक्रियाएं आयामों को स्थानांतरित कर सकती हैं।

उद्योग जो सबमाइक्रोन विनिर्माण पर निर्भर हैं

सबमाइक्रोन कार्य की मांग उन अनुप्रयोगों से आती है जहां माइक्रोन-स्तर विचलन कार्य, सुरक्षा या उपज को बदलता है। सानलुओ का उत्पादन अनुभव चार विनियमित और तकनीकी रूप से मांग वाले क्षेत्रों में केंद्रित है।

चिकित्सा उपकरण: इंटरवेंशनल वेंट्रिकुलर असिस्ट सिस्टम पंप, ग्लूकोमा सर्जिकल उपकरण, कृत्रिम हृदय घटक, संवहनी स्टेंट भाग, और पित्त पथरी पीसने वाले सिर। इन घटकों में, सतह की फिनिश और किनारे की गुणवत्ता हीमोकम्पैटिबिलिटी और सर्जिकल परिणामों को उतना ही प्रभावित कर सकती है जितना कि आयामी सहनशीलता।

अर्धचालक उपकरण: ऑप्टो-बार मशीन कोटिंग फिक्स्चर, वैक्यूम फिक्स्चर, डायमंड सिलिकॉन वेफर ग्राइंडिंग चाकू, और इलास्टिक सपोर्ट। सबमाइक्रोन समतलता और छेद-स्थिति सटीकता सीधे कोटिंग की एकरूपता और वेफर-हैंडलिंग दोहराव को प्रभावित करती है।

ऑप्टिकल संचार: सटीक ऑप्टिकल घटक और कोटिंग-संबंधित भाग, जहां सबमाइक्रोन रेंज में सतह खुरदरापन बिखरने के नुकसान को कम करता है और युग्मन दक्षता में सुधार करता है।

वैज्ञानिक अनुसंधान: विश्वविद्यालय और संस्थागत अनुसंधान एवं विकास परियोजनाएं जिनके लिए मानक मशीनिंग कैटलॉग के बाहर एकमुश्त या कम मात्रा वाले भागों की आवश्यकता होती है। सानलुओ एक टुकड़े की न्यूनतम ऑर्डर मात्रा का समर्थन करता है, जो इस पैमाने के कारखाने के लिए असामान्य है और विशेष रूप से डिजाइनों को दोहराने वाले अनुसंधान समूहों के लिए प्रासंगिक है।

इन क्षेत्रों में, सामान्य सूत्र यह है कि सबमाइक्रोन सटीकता के साथ प्रेसिजन कंपोनेंट्स मशीनिंग निर्दिष्ट की जाती है क्योंकि विफलता की लागत - नैदानिक, उपज, या प्रयोगात्मक - भाग की लागत से कहीं अधिक है।

गुणवत्ता साक्ष्य: निरीक्षण श्रृंखला और उत्पादन रिकॉर्ड

आयामी निरीक्षण: आयामी और छेद-दूरी सहिष्णुता के लिए 0.002 मिमी माप सटीकता के साथ मापने वाली मशीनों का समन्वय करें; व्यास और लंबाई सत्यापन के लिए लेजर उपकरण, अल्ट्रा-प्रिसिजन माइक्रोमीटर, माइक्रोमीटर, वर्नियर कैलिपर्स, प्लग गेज, रिंग गेज और थ्रेड गेज।

ज्यामितीय निरीक्षण: गोलाई, समतलता, लंबवतता, संकेंद्रितता, रनआउट और स्थिति सहिष्णुता को इस पृष्ठ पर बताई गई विंडो के भीतर सत्यापित किया जाता है - उदाहरण के लिए, 0.0005 मिमी से 0.005 मिमी तक गोलाई और 0.002 मिमी से 0.05 मिमी तक स्थिति सहिष्णुता। फैक्ट्री की वर्कस्टेशन सटीकता तालिका 0.0003 मिमी, समांतरता 0.001 मिमी, लंबवतता 0.001 मिमी, समरूपता 0.002 मिमी और स्थिति सहिष्णुता 0.002 मिमी तक समतलता निर्दिष्ट करती है।

उत्पादन रिकॉर्ड: सख्त सहनशीलता कार्य पर 200,000 टुकड़ों का वार्षिक उत्पादन, 99.8% योग्यता दर, और 1.3 मिलियन से अधिक जटिल सटीक हिस्से वितरित किए गए। कंपनी समर्पित प्रक्रिया इंजीनियरों, गुणवत्ता इंजीनियरों, डिजाइनरों, प्रोग्रामर और मशीन ऑपरेटरों के साथ ISO9001 और ISO14001 गुणवत्ता प्रणाली मानकों के तहत काम करती है - कुल मिलाकर 230 से अधिक कर्मचारी।

उपकरण प्लेटफ़ॉर्म: जहां सबमाइक्रोन विंडो का उत्पादन किया जाता है

मशीन की क्षमता सहनशीलता की सीमा निर्धारित करती है। सैनलुओ के अल्ट्रा-प्रिसिजन प्लेटफॉर्म में रैखिक-मोटर-चालित और माइक्रोन-स्तरीय पांच-अक्ष उपकरण शामिल हैं, जो उन हिस्सों के लिए कॉन्फ़िगर किए गए हैं जहां अनुक्रमिक के बजाय आयामी और सतह की गुणवत्ता की आवश्यकताएं एक साथ होती हैं।

JDSGT400 लीनियर मोटर चालित 3-एक्सिस हाई-स्पीड मशीनिंग सेंटर

पैरामीटर श्रेणी	पैरामीटर विवरण
कोर पोजिशनिंग	सबमाइक्रोन-स्तरीय अल्ट्रा-उच्च परिशुद्धता मशीनिंग के लिए
ड्राइव सिस्टम	सभी तीन अक्ष दोहरी रैखिक मोटर ड्राइव को अपनाते हैं
मुख्य सटीकता	0.8 माइक्रोन तक पोजीशनिंग सटीकता दोहराएं; 100 मिमी रेंज के भीतर छेद स्थिति सटीकता 1 माइक्रोन से कम
कोर प्रौद्योगिकी	प्रत्यक्ष ड्राइव, तापमान नियंत्रण, स्व-विकसित JD60 सीएनसी प्रणाली और उच्च परिशुद्धता सर्वो ड्राइव प्रणाली को एकीकृत करता है
मुख्य लाभ	इस आशय के प्रति प्रतिबद्ध है कि "सतह ही कार्यात्मक सतह है"
विशिष्ट अनुप्रयोग	सटीक ऑप्टिकल मोल्ड्स, सेमीकंडक्टर भागों और उच्च-सटीक संरचनात्मक भागों की सख्त सहनशीलता मशीनिंग

माइक्रो5 माइक्रोन-स्तरीय उच्च परिशुद्धता 5-अक्ष मशीनिंग केंद्र

पैरामीटर श्रेणी	पैरामीटर विवरण
कोर पोजिशनिंग	उच्च गतिशील प्रदर्शन और लघु, उच्च मूल्य वर्धित भागों की उच्च परिशुद्धता मशीनिंग
मुख्य सटीकता	दोहराएँ स्थिति सटीकता 0.0005 मिमी, स्थिति सटीकता <0.002 मिमी
तकला तंत्र	अधिकतम स्पिंडल गति 60,000 आरपीएम
संरचनात्मक विशेषताएं	कॉम्पैक्ट संरचना, कुल वजन 550 किलो; 60 उपकरणों के साथ तीन-परत उपकरण पत्रिका; प्रोसेसिंग-एरिया पैलेट सिस्टम में 6 शून्य-बिंदु फिक्स्चर होते हैं
ऊर्जा की बचत	बेहद कम ऊर्जा खपत (<500W), ऑयल मिस्ट कलेक्टर से सुसज्जित
सीएनसी प्रणाली	जर्मन बेकहॉफ प्रणाली
स्ट्रोक (एक्स/वाई/जेड)	78/56/50 मिमी
विशिष्ट अनुप्रयोग	लघु इंजीनियरिंग घटकों और छोटे कीमती धातु भागों की सख्त सहनशीलता वाली मशीनिंग

इंजीनियरिंग सहयोग और रसद

एक सबमाइक्रोन प्रोजेक्ट आमतौर पर पहली चिप काटने से पहले शुरू होता है। सानलुओ के वर्कफ़्लो को कोटेशन और प्रक्रिया-नियोजन चरण में सतह सहिष्णुता, सामग्री और निरीक्षण बाधाओं के लिए डिज़ाइन किया गया है, जिससे देर-चरण आयामी विचलन का जोखिम कम हो जाता है।

इंजीनियरिंग इंटरफ़ेस: प्रक्रिया इंजीनियर और गुणवत्ता इंजीनियर एक साथ ड्राइंग की समीक्षा करते हैं, उन विशेषताओं को चिह्नित करते हैं जिनके लिए विशेष फिक्स्चर, इन-प्रोसेस निरीक्षण, या एक अलग मशीनिंग मार्ग की आवश्यकता होती है। भागों या टूलींग का डिज़ाइन, प्रसंस्करण, संयोजन और डिबगिंग घर में ही पूरा किया जा सकता है।

उत्पादन चक्र: जटिलता और सामग्री के आधार पर 3-20 दिन। इस पृष्ठ पर उत्पादन क्षमता तालिका 1-999,999 टुकड़ों की रेंज दिखाती है, ऑर्डर समीक्षा में वास्तविक चक्र की पुष्टि की जाती है।

पैकेजिंग: लॉजिस्टिक्स पैकेजिंग ग्राहक-निर्दिष्ट मानकों या आंतरिक मानकों का पालन करती है। बाहरी पैकेजिंग कार्टन एक घंटे तक पानी में डूबने का सामना कर सकता है और 1 मीटर की ऊंचाई से स्वतंत्र रूप से गिराए जाने पर भागों को नुकसान नहीं पहुंचाएगा - सबमाइक्रोन भागों के लिए एक व्यावहारिक सुरक्षा उपाय जिनके किनारे और सतह पारगमन में कमजोर होते हैं।

चीन से सबमाइक्रोन सटीकता के साथ प्रिसिजन कंपोनेंट्स मशीनिंग की सोर्सिंग करने वाले खरीदारों के लिए, इंजीनियरिंग समीक्षा, परिभाषित चक्र समय और सुरक्षात्मक पैकेजिंग का यह संयोजन गैर-तकनीकी जोखिमों को कम करता है जो अक्सर अन्यथा सक्षम मशीनिंग आपूर्तिकर्ता को कमजोर करते हैं।

क्यों सैनलुओ प्रिसिजन एक सत्यापन योग्य सबमाइक्रोन भागीदार है

पहला, सहनशीलता के दावे नामित प्रक्रिया मार्गों से जुड़े हैं: सीएनसी मिलिंग ±0.002 मिमी, ग्राइंडिंग ±0.001 मिमी, स्विस टर्निंग ±0.003 मिमी, और ईडीएम ±0.002 मिमी।

दूसरा, जटिल भाग लिफाफा ठोस आयामों में बताया गया है: 0.08 × 0.08 मिमी न्यूनतम भाग आकार, 0.005 मिमी सूक्ष्म संरचनाएं, 0.003 मिमी सूक्ष्म छेद, और 0.01 मिमी सूक्ष्म व्यास की छड़ें।

तीसरा, गुणवत्ता रिकॉर्ड मात्राबद्ध है: 200,000 टुकड़े वार्षिक उत्पादन, 99.8% योग्यता दर, और 1.3 मिलियन वितरित जटिल हिस्से।

चौथी, ग्राहक आधार में हुआवेई, बीवाईडी, फॉक्सकॉन, एडवांस्ड माइक्रोइलेक्ट्रॉनिक्स और माइंड्रे मेडिकल शामिल हैं - जो आपूर्तिकर्ता पर ऑडिट और दोहराव आवश्यकताओं को लागू करते हैं।

सबमाइक्रोन सटीकता के साथ प्रिसिजन कंपोनेंट्स मशीनिंग का मूल्यांकन करने वाली एक खरीद टीम के लिए, ये तथ्य आपूर्तिकर्ता योग्यता के लिए एक आधार प्रदान करते हैं जो ब्रोशर भाषा से परे है। उन्हें रेखाचित्रों, निरीक्षण रिपोर्टों और फ़ैक्टरी दस्तावेज़ों से जांचा जा सकता है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: सबमाइक्रोन आवश्यकताओं के अनुसार सैनलुओ कैन मशीन का सबसे छोटा भाग आकार क्या है?

ए: सबसे छोटे भाग का आकार 0.08 × 0.08 मिमी है। सूक्ष्म संरचनाएँ 0.005 मिमी तक नीचे जा सकती हैं, और सूक्ष्म छिद्र 0.003 मिमी व्यास तक जा सकते हैं। ये आयाम रैखिक-मोटर-चालित मशीनिंग केंद्रों और माइक्रोन-स्तरीय पांच-अक्ष उपकरण सहित अल्ट्रा-सटीक प्लेटफार्मों द्वारा समर्थित हैं।

प्रश्न: सबमाइक्रोन टॉलरेंस पर कठोर सामग्रियों के लिए किस मशीनिंग प्रक्रिया का उपयोग किया जाता है?

ए: वायर ईडीएम और इलेक्ट्रिकल डिस्चार्ज मशीनिंग का उपयोग आमतौर पर कठोर सामग्रियों के लिए किया जाता है, जो ±0.002 मिमी सटीकता प्राप्त करते हैं। जहां ज्यामिति अनुमति देती है, वहां सटीक ग्राइंडिंग भी लागू की जाती है, माइक्रो-ग्राइंडिंग में ±0.001 मिमी सटीकता और Ra 0.01μm से नीचे सतह खुरदरापन होता है।

प्रश्न: शिपमेंट से पहले सबमाइक्रोन सटीकता को कैसे सत्यापित किया जाता है?

ए: आयामी निरीक्षण 0.002 मिमी मापने की सटीकता के साथ समन्वय मापने वाली मशीनों का उपयोग करता है, जो लेजर उपकरणों, अल्ट्रा-प्रिसिजन माइक्रोमीटर, प्लग गेज, रिंग गेज और थ्रेड गेज द्वारा पूरक हैं। गोलाई, समतलता, लंबवतता और स्थिति सहनशीलता जैसी ज्यामितीय सहनशीलता की जाँच बताई गई खिड़कियों के विरुद्ध की जाती है।

प्रश्न: सबमाइक्रोन मशीनिंग के लिए कौन सी सामग्रियां उपलब्ध हैं?

ए: सैनलुओ इम्प्लांट/हस्तक्षेप-ग्रेड स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, उच्च तापमान मिश्र धातु, मोलिब्डेनम, टंगस्टन, एल्यूमीनियम मिश्र धातु, तांबा मिश्र धातु, मोल्ड स्टील, पाउडर हाई-स्पीड स्टील और संरचनात्मक स्टील को संसाधित करता है; हीरा, क्वार्ट्ज, ऑप्टिकल ग्लास, सिरेमिक और टंगस्टन स्टील जैसी भंगुर सामग्री; और PEEK, PEI, PAI और UPE सहित इंजीनियरिंग प्लास्टिक।

प्रश्न: सबमाइक्रोन परियोजना के लिए विशिष्ट उत्पादन चक्र क्या है?

ए: भाग की जटिलता, सामग्री और निरीक्षण आवश्यकताओं के आधार पर उत्पादन चक्र 3-20 दिनों का है। ड्राइंग और प्रक्रिया मार्ग की इंजीनियरिंग समीक्षा के बाद एक दृढ़ चक्र की पुष्टि की जाती है।

प्रश्न: क्या सानलुओ कम मात्रा या एकबारगी सबमाइक्रोन कार्य का समर्थन कर सकता है?

उत्तर: हाँ. एक टुकड़े की न्यूनतम ऑर्डर मात्रा समर्थित है, जो अनुसंधान परियोजनाओं, डिजाइन पुनरावृत्तियों और कम मात्रा वाले अर्धचालक या चिकित्सा उपकरण कार्यक्रमों के लिए प्रासंगिक है। उत्पादन क्षमता तालिका 1-999,999 टुकड़ों की सीमा दर्शाती है।

प्रश्न: अंतर्राष्ट्रीय शिपमेंट के लिए सबमाइक्रोन भागों को कैसे पैक किया जाता है?

उत्तर: लॉजिस्टिक्स पैकेजिंग ग्राहक-निर्दिष्ट मानकों या आंतरिक मानकों का पालन करती है। बाहरी कार्टन एक घंटे तक पानी में डूबे रहने का सामना कर सकता है और 1 मीटर की ऊंचाई से स्वतंत्र रूप से गिराए जाने पर भागों को क्षति से बचाता है।

प्रश्न: फैक्ट्री के पास कौन से गुणवत्ता प्रणाली प्रमाणपत्र हैं?

उत्तर: कंपनी ISO9001 और ISO14001 गुणवत्ता प्रणाली मानकों के तहत काम करती है। यह सुविधा लगभग 8,000 वर्ग मीटर में फैली हुई है, इसमें 230 से अधिक कर्मचारी कार्यरत हैं और यह 2007 से परिचालन में है।
