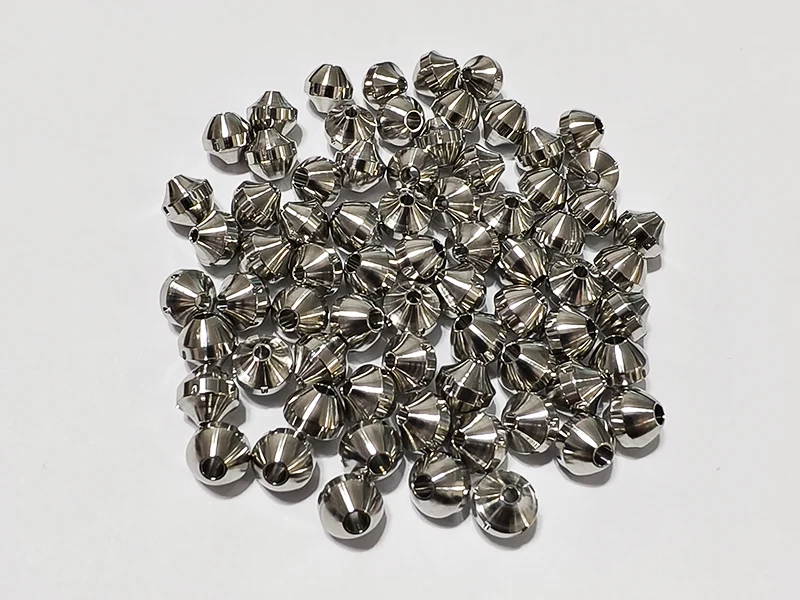

परिशुद्ध स्विस मशीनिंग

सैनलुओ प्रिसिजन चीन में प्रिसिजन स्विस मशीनिंग का एक अग्रणी निर्माता और आपूर्तिकर्ता है, जो उच्च-सटीक स्विस-प्रकार स्लाइडिंग हेडस्टॉक मशीनिंग में गहन तकनीकी संचय के साथ ग्राहकों को माइक्रोन-स्तरीय स्विस मशीनिंग सेवाएं प्रदान करता है। हम एयरोस्पेस, मेडिकल इम्प्लांटेशन, ऑप्टिकल उपकरण, हाई-एंड इलेक्ट्रॉनिक्स और अन्य क्षेत्रों के लिए पेशेवर अनुकूलित स्विस मशीनिंग सेवाएं प्रदान करते हैं, जो जटिल और कठिन भागों के अनुकूलन का समर्थन करते हैं। हम अल्ट्रा-उच्च परिशुद्धता वाले छोटे भागों के निर्माण का एहसास करते हैं, जो सटीक स्विस-प्रकार की मशीनिंग के लिए उच्च-अंत विनिर्माण की कठोर आवश्यकताओं को पूरी तरह से पूरा करते हैं।

जांच भेजें

उत्पाद वर्णन

परिशुद्धता मशीनिंग क्षमता

हमारा प्रसंस्करण संयंत्र सटीक स्विस मशीनिंग के सटीक नियंत्रण के मामले में उद्योग में शीर्ष स्तर पर पहुंच गया है। आयामी सटीकता: व्यास सहिष्णुता ±0.002 मिमी, लंबाई सहिष्णुता ±0.005 मिमी, चरण ऊंचाई सहिष्णुता ±0.008 मिमी, फिट सटीकता H6/h5 ग्रेड। ज्यामितीय सटीकता: गोलाई 0.003 मिमी, बेलनाकारता 0.005 मिमी, सांद्रता 0.005 मिमी, लंबवतता 0.008 मिमी, रनआउट 0.01 मिमी। सतह की गुणवत्ता: सतह खुरदरापन Ra0.2 ~ 0.8μm, सटीक पॉलिशिंग Ra0.1μm या तो, दर्पण खत्म के करीब। पुनरावृत्ति सटीकता: बैच प्रसंस्करण आयामी स्थिरता ±0.003 मिमी, सीपीके≥2.0, छह सिग्मा क्षमता 6σ। उपकरण सटीकता: स्पिंडल रोटेशन सटीकता 0.001 मिमी, गाइड बुशिंग रनआउट 0.002 मिमी, स्थिति सटीकता ± 0.001 मिमी, दोहराव स्थिति ± 0.0005 मिमी। पर्यावरण नियंत्रण: थर्मल विरूपण को रोकने और सटीकता सुनिश्चित करने के लिए तापमान 20±0.5℃ और आर्द्रता 50±3% के साथ निरंतर तापमान कार्यशाला।

परिशुद्धता स्विस मशीनिंग स्टेशन सटीकता

आयामी सटीकता	आयुध डिपो	पहचान	टी(सी)	डी पी	डीए
इकाई:±/मिमी	0.002	0.002	0.005	0.002	0.0001
ज्यामितीय सटीकता	गोलाई	समाक्षीयता	सीधा	बेलनाकारता	सर्कुलर रनआउट
इकाई:±/मिमी	0.002	0.003	0.002	0.003	0.002
उत्पादन क्षमता	1~999999 पीसी	1~999999 पीसी	1~999999 पीसी	1~999999 पीसी	1~999999 पीसी
उत्पादन चक्र	3-20 दिन	3-20 दिन	3-20 दिन	3-20 दिन	3-20 दिन

परिशुद्ध उपकरण प्रौद्योगिकी

सटीक स्विस मशीनिंग के एक पेशेवर निर्माता के रूप में, सानलुओ प्रिसिजन के पास उन्नत उपकरण हैं। गाइड बुशिंग सिस्टम: उच्च परिशुद्धता गाइड बुशिंग, आंतरिक छेद सहिष्णुता ±0.005 मिमी, टंगस्टन कार्बाइड सामग्री, अच्छा पहनने का प्रतिरोध, लंबी सेवा जीवन, मशीनिंग सटीकता सुनिश्चित करना। स्पिंडल प्रणाली: हाइड्रोस्टैटिक बीयरिंग या सिरेमिक बॉल बेयरिंग, रोटेशन सटीकता 0.001 मिमी, कंपन के बिना उच्च गति संचालन, तापमान मुआवजा, स्पिंडल थर्मल बढ़ाव का स्वचालित मुआवजा, स्थिर सटीकता। जांच प्रणाली: लेजर जांच ऑन-लाइन पहचान, माप सटीकता ±0.001 मिमी, स्वचालित मुआवजा, बंद-लूप नियंत्रण; लेजर टूल सेटर, टूल की लंबाई का सटीक माप, स्थिरता सुनिश्चित करना। हम वैश्विक ग्राहकों के लिए पेशेवर अनुकूलित स्विस मशीनिंग सेवाएँ प्रदान करते हैं।

उपकरण तकनीकी पैरामीटर

पैरामीटर श्रेणी	पैरामीटर विवरण
उपकरण मॉडल	मल्टीस्विस 6X16
ब्रांड	टॉर्नोस
कोर पोजिशनिंग	जटिल छोटे भागों का कुशल बड़े पैमाने पर उत्पादन
कुल्हाड़ियों और धुरी की संख्या	6 स्पिंडल + 1 वैकल्पिक बैक स्पिंडल
मशीनिंग क्षमता	अधिकतम मशीनिंग व्यास 16 मिमी
धुरी प्रणाली	प्रत्येक स्पिंडल स्वतंत्र रूप से गति, अनुक्रमण और सी-अक्ष स्थिति को नियंत्रित करता है; अधिकतम गति 6000 आर/मिनट के साथ वैकल्पिक निचला स्पिंडल
उपकरण प्रणाली	प्रत्येक स्टेशन में अधिकतम 4 उपकरण रखे जा सकते हैं, कुल क्षमता 18 तक है
सीएनसी प्रणाली	टोर्नोस टीबीडीईसीओ या टीआईएसआईएस आईएसओ प्रोग्रामिंग सॉफ्टवेयर
मुख्य लाभ	मल्टी-स्पिंडल समानांतर प्रसंस्करण, एकल-अक्ष खराद की तुलना में कई गुना अधिक उत्पादन दक्षता; वैकल्पिक Y-अक्ष संस्करण
विशिष्ट अनुप्रयोग	सटीक स्विस मशीनिंग पार्ट्स, आदि

पैरामीटर श्रेणी	पैरामीटर विवरण
उपकरण मॉडल	एसबी श्रृंखला
कोर पोजिशनिंग	मल्टी-स्पिंडल कुशल छोटे भाग प्रसंस्करण
कुल्हाड़ियों और धुरी की संख्या	3-अक्ष, 4-स्पिंडल
मशीनिंग क्षमता	मशीनिंग व्यास 16 मिमी या 20 मिमी
धुरी प्रणाली	स्पिंडल गति 6,000 - 10,000 आरपीएम, मानक शक्ति 1 किलोवाट
बुर्ज प्रणाली	बुर्ज की कठोरता में सुधार के लिए झुकी हुई डोवेटेल गाइड रेल संरचना, 4 प्रकार के बुर्ज वैकल्पिक
मुख्य कार्य	सी-अक्ष नियंत्रण से सुसज्जित स्पिंडल मानक
मुख्य लाभ	उपकरण संयोजनों को बदलकर विविध प्रसंस्करण, छोटे भागों के बड़े पैमाने पर उत्पादन के लिए उपयुक्त
विशिष्ट अनुप्रयोग	सटीक स्विस मशीनिंग पार्ट्स, आदि
