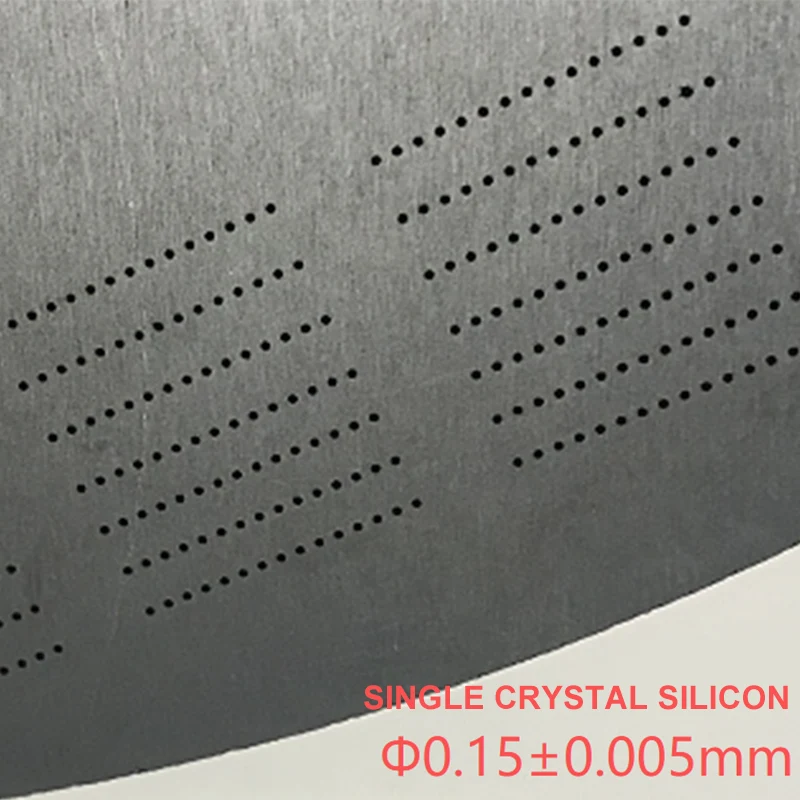

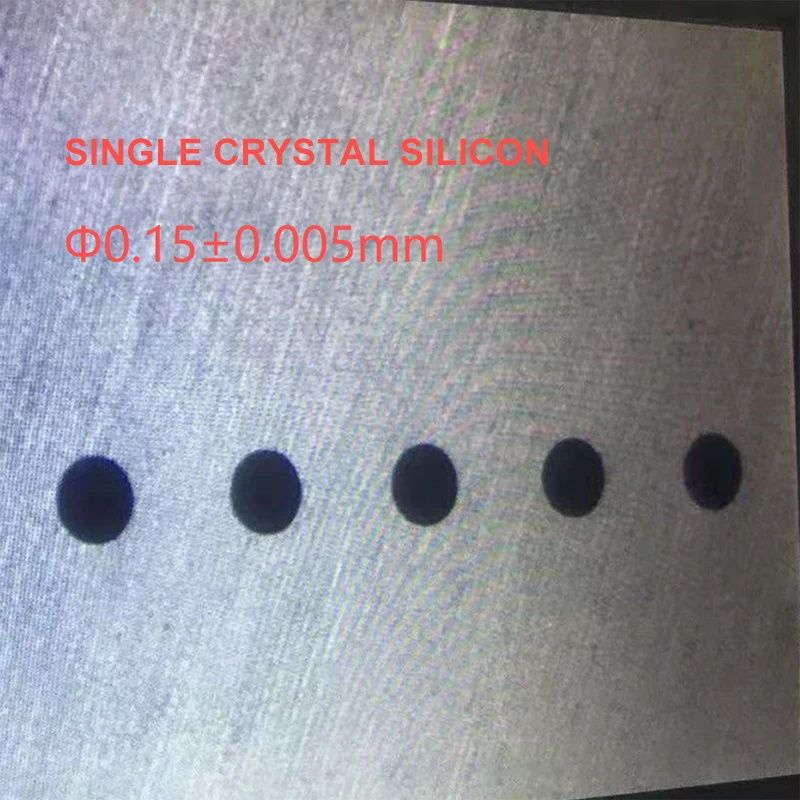

सैनलुओ प्रिसिजन के प्रसंस्करण संयंत्र द्वारा अपनाई गई लेजर माइक्रो ड्रिलिंग तकनीक छेदों को फोकस करने और ड्रिल करने के लिए उच्च-ऊर्जा लेजर बीम का उपयोग करती है। ड्रिलिंग सिद्धांत: लेजर तुरंत सामग्री को उसके क्वथनांक तक गर्म कर देता है, सामग्री छेद बनाने के लिए वाष्पीकृत हो जाती है, और सहायक गैस पिघली हुई सामग्री को उड़ा देती है। छेद व्यास सीमा: φ10-500μm, न्यूनतम छेद व्यास φ5μm। गहराई-व्यास अनुपात: ≥20:1, गहरे छेद प्रसंस्करण में महत्वपूर्ण लाभ। विविध छेद प्रकार: गोल छेद, चौकोर छेद, विशेष आकार के छेद, सीधे लेजर द्वारा निर्मित। छेद की दीवार की गुणवत्ता: टेपर ≤2°, गोलाई ≥95%, दीवार की सतह खुरदरापन Ra0.5-2μm। एकल छेद गति: 0.01-1 सेकंड, सरणी छेद के बैच प्रसंस्करण में उच्च दक्षता। लागू सामग्री: धातु, चीनी मिट्टी की चीज़ें, कांच, प्लास्टिक, मिश्रित सामग्री सभी को ड्रिल किया जा सकता है।
|
आयामी सटीकता |
आयुध डिपो |
पहचान |
टी(सी) |
डी पी |
श |
|
इकाई:±/मिमी |
0.002 |
0.001 |
0.005 |
0.002 |
0.001 |
|
ज्यामितीय सटीकता |
गोलाई |
समाक्षीयता |
सीधा |
बेलनाकारता |
एकत्रीकरण |
|
इकाई:±/मिमी |
0.002 |
0.006 |
0.002 |
0.005 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |

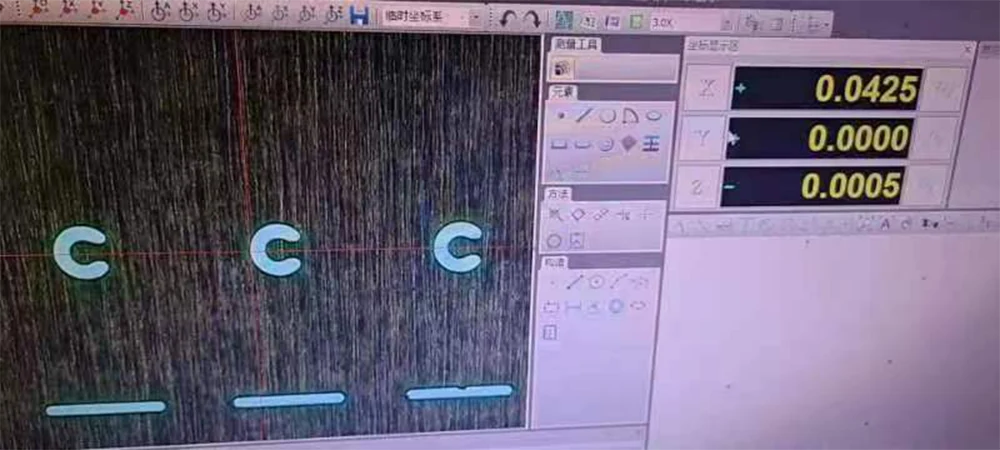

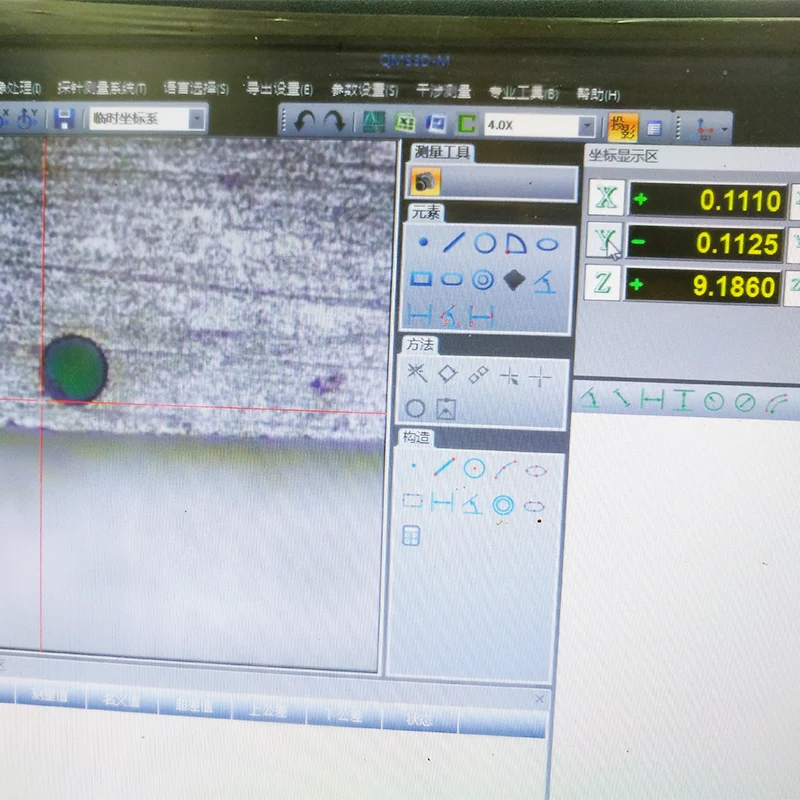

लेजर माइक्रो ड्रिलिंग के एक पेशेवर निर्माता के रूप में, सानलुओ प्रिसिजन ने प्रक्रिया को परिष्कृत और अनुकूलित किया है। एकल-पल्स ड्रिलिंग: एकल पल्स के साथ पूरा किया गया, तेज गति, पतली सामग्री में φ<100μm छेद के लिए उपयुक्त। मल्टी-पल्स ड्रिलिंग: मल्टी-पल्स सुपरपोजिशन, छेद व्यास φ100-300μm, गहराई 5 मिमी। सर्पिल ड्रिलिंग: लेजर सर्पिल स्कैनिंग, बड़ा छेद व्यास φ300-1000μm, बड़ी गहराई-व्यास अनुपात। स्लीव होल प्रक्रिया: पहले एक छोटा गाइड छेद ड्रिल करें, फिर उच्च परिशुद्धता के साथ एक बड़ा छेद ड्रिल करें। पैरामीटर नियंत्रण: पल्स ऊर्जा, आवृत्ति, डिफोकस मात्रा और सहायक वायु दबाव का सटीक नियंत्रण। ऐरे ड्रिलिंग: बैच ड्रिलिंग के लिए सीएनसी पोजिशनिंग, होल पिच सटीकता ±5μm, होल व्यास स्थिरता <3%। ऑनलाइन पहचान: गुणवत्ता सुनिश्चित करने के लिए सीसीडी समाक्षीय अवलोकन, लेजर रेंजिंग।

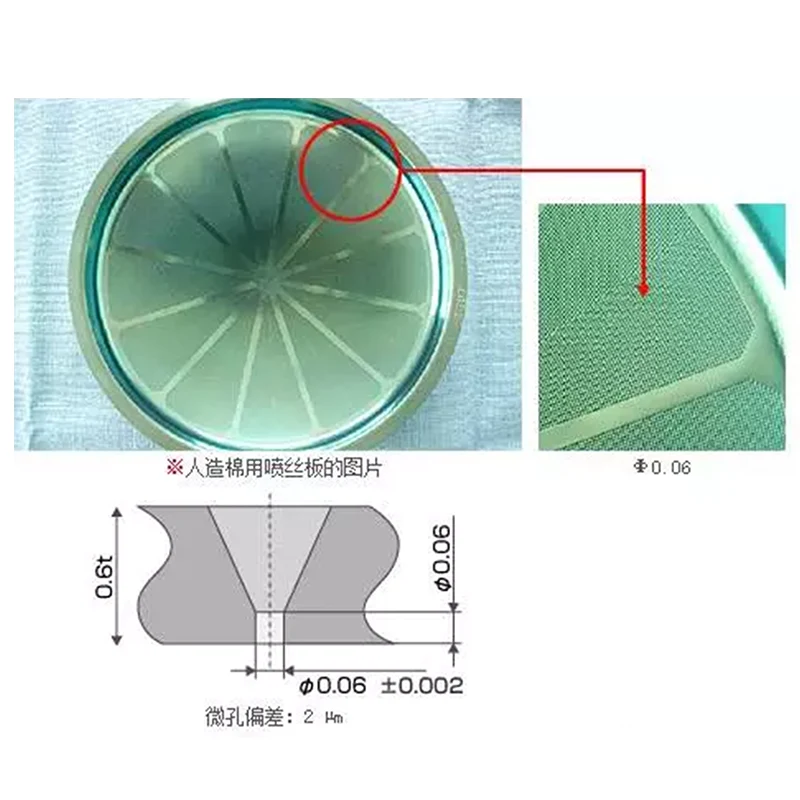

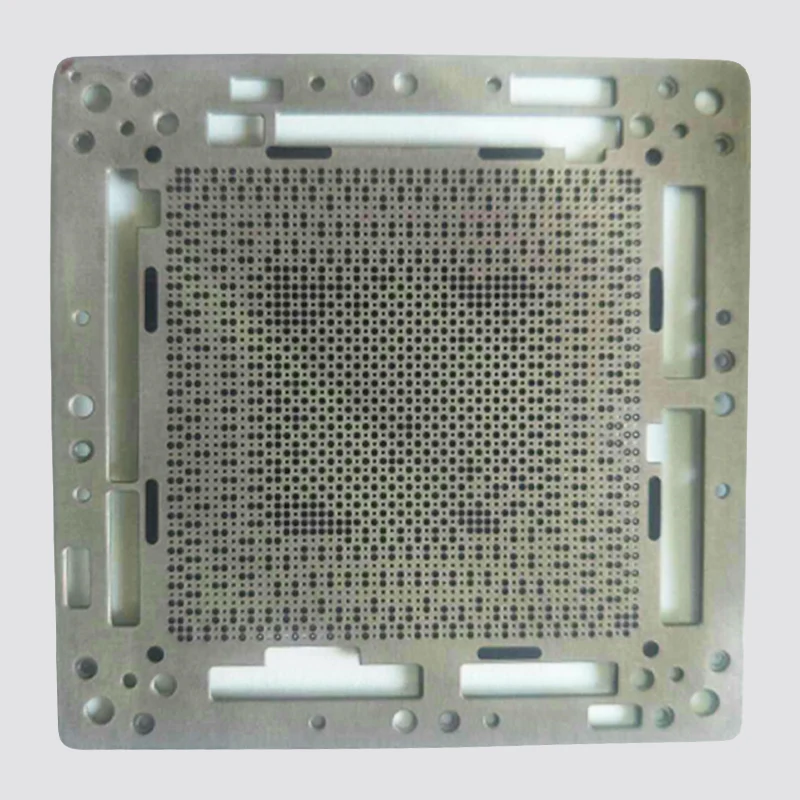

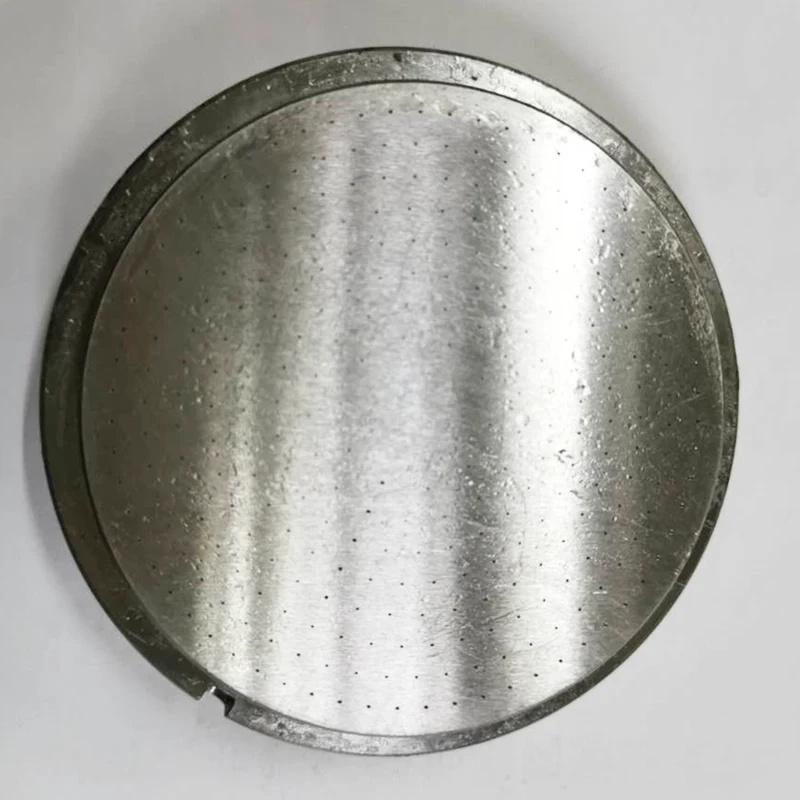

सानलुओ प्रिसिजन की लेजर माइक्रो ड्रिलिंग को विभिन्न प्रकार के परिदृश्यों में लागू किया जाता है, जैसे इंजन टरबाइन ब्लेड के फिल्म कूलिंग छेद, φ0.3-1 मिमी के छेद व्यास, 15°-30° के झुकाव कोण और हजारों छेद के साथ; दहन कक्ष लौ ट्यूबों के स्वेट कूलिंग होल एरेज़, 0.2-0.5 मिमी के छेद व्यास और 1-3 मिमी की छेद पिच के साथ। इलेक्ट्रॉनिक पैकेजिंग के लिए सिरेमिक सब्सट्रेट के छेद के माध्यम से, 50-300μm के छेद व्यास के साथ, छेद के माध्यम से धातुकृत; आईसी सबस्ट्रेट्स के सूक्ष्म छिद्र, φ20-100μm के व्यास और 15:1 के गहराई-व्यास अनुपात के साथ। चिकित्सा उपकरण कैथेटर के साइड छेद, दवा रिलीज के लिए 100-500μm के छेद व्यास के साथ; डायलाइज़र के झिल्ली छेद, 10-50μm के छेद व्यास और समान वितरण के साथ। फ़िल्टर उपकरणों के लिए स्टेनलेस स्टील फ़िल्टर स्क्रीन के सूक्ष्म छेद, φ20-200μm के छेद व्यास और 10-100 पीसी/सेमी² के छेद घनत्व के साथ। सैनलुओ प्रिसिजन ने एवीआईसी, फॉक्सकॉन, मेडट्रॉनिक और अन्य उद्यमों के लिए 100 मिलियन से अधिक छेदों की वार्षिक ड्रिलिंग मात्रा, स्थिर गुणवत्ता और विश्वसनीय सटीकता के साथ अनुकूलित लेजर बीम मशीनिंग सेवाएं प्रदान की हैं।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
MiDril 40P अल्ट्राफास्ट लेजर डबल-स्टेशन माइक्रो-होल प्रोसेसिंग उपकरण |
|
कोर पोजिशनिंग |
कुशल और उच्च परिशुद्धता डबल-स्टेशन समानांतर सूक्ष्म-छिद्र प्रसंस्करण |
|
कुल्हाड़ियों और स्टेशनों की संख्या |
मल्टी-एक्सिस, डबल स्पिंडल, डबल-स्टेशन समानांतर प्रसंस्करण |
|
स्ट्रोक (X1 /Y1 /Z1) |
400 मिमी / 400 मिमी / 450 मिमी |
|
छेद बनाने की रेंज |
Φ0.005 मिमी ~ Φ1.5 मिमी (नए मॉडल की छेद बनाने की सीमा Φ0.0025 मिमी ~ Φ2.5 मिमी है) |
|
मुख्य सटीकता |
छेद व्यास सटीकता ±0.001 मिमी, गहराई-व्यास अनुपात ≥15:1 |
|
सतही गुणवत्ता |
सतह खुरदरापन Ra 0.4 (नोट: नए मॉडल के लिए Ra0.2μm) |
|
कोर प्रौद्योगिकी |
मल्टी-चैनल बीम विभाजन तकनीक उच्च-शक्ति फेमटोसेकंड लेजर बीम विभाजन और अतुल्यकालिक प्रसंस्करण का एहसास करती है; स्वतंत्र बीम स्कैनिंग मॉड्यूल घुमावदार सतह जटिल सूक्ष्म संरचनाओं के प्रसंस्करण का समर्थन करता है |
|
मुख्य लाभ |
व्यापक दक्षता में 70% से अधिक सुधार हुआ है, जो फिल्म छेद और ईंधन नोजल की उच्च गुणवत्ता, सटीक और कुशल प्रसंस्करण के लिए उपयुक्त है। |
|
विशिष्ट अनुप्रयोग |
सटीक लेजर माइक्रो ड्रिलिंग पार्ट्स, आदि |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
डीएस 5-अक्ष फेमटोसेकंड विशेष आकार का सूक्ष्म-छेद बनाने वाला उपकरण (विशिष्ट मॉडल/) |
|
कोर पोजिशनिंग |
जटिल नई सामग्रियों (जैसे सिरेमिक मैट्रिक्स कंपोजिट) का गैर-थर्मल क्षति सटीक प्रसंस्करण |
|
कुल्हाड़ियों की संख्या |
5 अक्ष |
|
लेजर पैरामीटर |
पल्स चौड़ाई 80fs जितनी संकीर्ण, फोकस्ड स्पॉट व्यास केवल φ5μm के साथ फेमटोसेकंड लेजर |
|
मुख्य सटीकता |
प्रसंस्करण छेद स्थिति विचलन को ±2μm के भीतर स्थिर रूप से नियंत्रित किया जाता है |
|
बुद्धिमान कार्य |
"बुद्धिमान मुआवजा" फ़ंक्शन से लैस, जो स्वचालित रूप से सामग्री के थर्मल विस्तार गुणांक का पता लगा सकता है और प्रसंस्करण से पहले वास्तविक समय में प्रसंस्करण पथ को समायोजित कर सकता है |
|
मुख्य लाभ |
अत्यंत छोटा ताप-प्रभावित क्षेत्र, बिना दरार के सिरेमिक मैट्रिक्स कंपोजिट को संसाधित करने में सक्षम; बुद्धिमान समायोजन उच्च परिशुद्धता सुनिश्चित करता है |
|
विशिष्ट अनुप्रयोग |
सटीक लेजर माइक्रो ड्रिलिंग पार्ट्स, आदि |
