सैनलुओ प्रिसिजन की उच्च सहनशीलता मशीनिंग में उच्च सहनशीलता ग्रेड का सटीक नियंत्रण होता है: IT2 ग्रेड सहनशीलता ±0.001-0.004 मिमी (उच्च परिशुद्धता फिट के लिए उपयुक्त), IT3 ग्रेड सहनशीलता ±0.001-0.006 मिमी (सटीक फिट के लिए उपयुक्त), IT4 ग्रेड सहनशीलता ±0.002-0.01 मिमी (सामान्य परिशुद्धता भागों के लिए उपयुक्त), IT5 ग्रेड सहनशीलता ±0.003-0.015 मिमी (साधारण परिशुद्धता भागों के लिए उपयुक्त)। फिट प्रकारों में शामिल हैं: क्लीयरेंस फिट H7/h6 क्लीयरेंस 0.002-0.015mm के साथ, ट्रांज़िशन फिट H7/k6 सटीक स्थिति के साथ, इंटरफेरेंस फिट H7/p6 इंटरफेरेंस 0.005-0.025mm के साथ। आकार सीमा: व्यास φ0.03-800 मिमी, लंबाई ≤2000 मिमी, एपर्चर φ0.02-500 मिमी। मशीनिंग भत्ता परतों में प्रगतिशील है: रफ मशीनिंग 0.02-0.05 मिमी, सेमी-फिनिशिंग 0.05-0.1 मिमी, फिनिशिंग 0.001-0.003 मिमी, ग्राइंडिंग 0.001-0.005 मिमी।
|

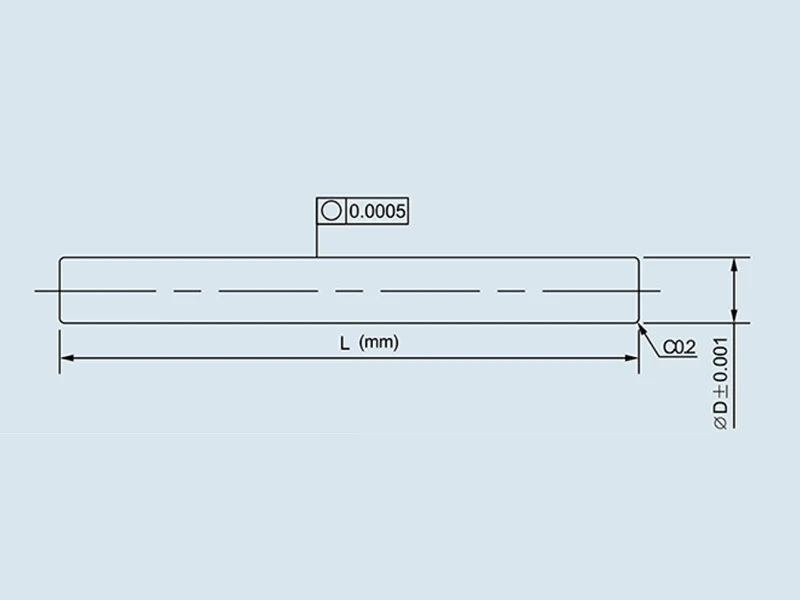

आयामी सटीकता |
एल(एक्स) |
डब्ल्यू(वाई) |
एच(जेड) |
दप |
गोलों का अंतर |
|
इकाई:±/मिमी |
0.001 |
0.0005 |
0.0001 |
0.002 |
0.001 |
|
ज्यामितीय सटीकता |
समतलता |
समानता |
खड़ापन |
समरूपता |
स्थिति सहनशीलता |
|
इकाई:±/मिमी |
0.0003 |
0.001 |
0.001 |
0.002 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |

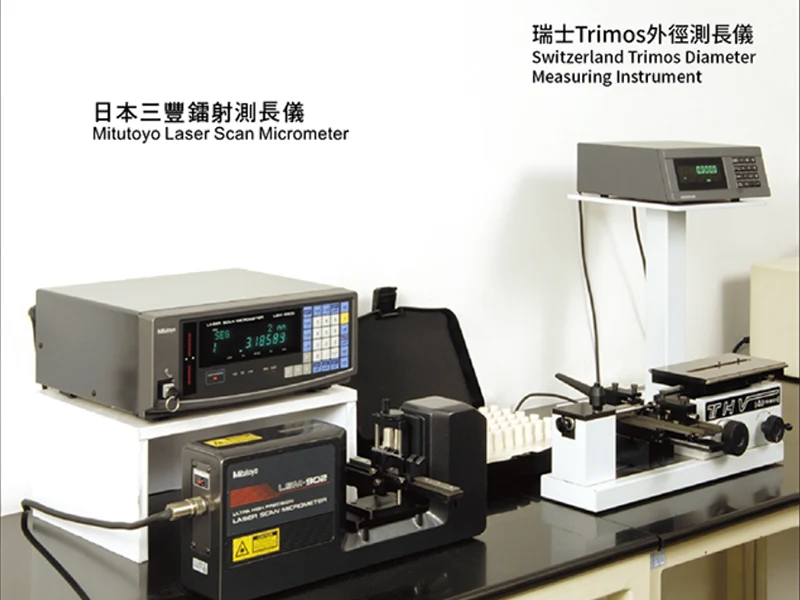

उच्च सहनशीलता मशीनिंग के एक पेशेवर प्रसंस्करण संयंत्र के रूप में, सानलुओ प्रिसिजन सटीक परीक्षण उपकरणों से सुसज्जित है: सामान्य माप उपकरण जैसे कि लेजर उपकरण / अल्ट्रा-प्रिसिजन माइक्रोमीटर / माइक्रोमीटर / आंतरिक माइक्रोमीटर / वर्नियर कैलिपर, विशेष माप उपकरण जैसे स्मूथ लिमिट प्लग गेज / रिंग गेज, सटीकता 0.002 मिमी के साथ सीएमएम, सटीकता 0.0005 मिमी के साथ गोलाई मीटर। योग्यता के लिए एसपीसी प्रक्रिया नियंत्रण, एक्स-आर नियंत्रण चार्ट, सीपीके≥1.33 को अपनाएं, प्रमुख आयामों का 100% निरीक्षण। अनुप्रयोग क्षेत्र: ऑटोमोटिव उद्योग (इंजन ब्लॉक सिलेंडर बोर IT7 ग्रेड ±0.008 मिमी, क्रैंकशाफ्ट मुख्य जर्नल IT6 ग्रेड ±0.005 मिमी, गियरबॉक्स गियर शाफ्ट टूथ प्रोफाइल टॉलरेंस IT6 ग्रेड), सटीक मशीनरी (रेड्यूसर प्लैनेटरी गियर पिच टॉलरेंस ±0.01 मिमी, बॉल स्क्रू लीड सटीकता IT5 ग्रेड), मोल्ड निर्माण (इंजेक्शन मोल्ड कोर टॉलरेंस ±0.01 मिमी, स्टैम्पिंग मोल्ड गाइड पिलर और बुशिंग फिट H7/h6), हाइड्रोलिक सिस्टम (हाइड्रोलिक पंप प्लंजर IT6 ग्रेड ±0.004mm, हाइड्रोलिक सिलेंडर पिस्टन IT7 ग्रेड फिट क्लीयरेंस 0.02-0.05mm)। हमने FAW, डोंगफेंग, वीचाई, फास्ट, XCMG, Zoomlion और अन्य उद्यमों को 3 मिलियन उच्च सहनशीलता भागों के वार्षिक उत्पादन और 99.5% की सहनशीलता योग्यता दर के साथ अनुकूलित उच्च परिशुद्धता मशीनिंग सेवाएं प्रदान की हैं।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
iQ500 |
|
कोर पोजिशनिंग |
बड़ी परिशुद्धता वाली माइक्रो मिलिंग मशीन, उच्च सहनशीलता मशीनिंग के लिए उपयुक्त |
|
अक्ष संख्या |
3- अक्ष |
|
स्ट्रोक (एक्स/वाई/जेड) |
600 मिमी / 500 मिमी / 300 मिमी |
|
धुरी प्रणाली |
45,000 आरपीएम हाई-स्पीड इलेक्ट्रिक स्पिंडल, एचएसके-ई32 इंटरफ़ेस |
|
मुख्य सटीकता |
सबमाइक्रोन-स्तरीय मशीनिंग सटीकता और दोहराव सटीकता |
|
मोशन प्रदर्शन |
प्रत्येक अक्ष की तीव्र ट्रैवर्स गति 16,000 मिमी/मिनट |
|
उपकरण पत्रिका प्रणाली |
20 टूल पोजीशन टूल पत्रिका |
|
मूल लाभ |
सटीक और पूर्वानुमानित मशीनिंग परिणाम प्रदान करने के लिए रैखिक मोटर डिज़ाइन और उन्नत तापमान नियंत्रण को अपनाता है |
|
विशिष्ट अनुप्रयोग |
परिशुद्धता घटकों की उच्च सहनशीलता मशीनिंग |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
हार्डिंग® टी सीरीज एसपी® |
|
कोर पोजिशनिंग |
अल्ट्रा-प्रिसिजन मशीनिंग और हार्ड टर्निंग |
|
अक्ष संख्या |
/ |
|
उपकरण मात्रा |
12 उपकरण |
|
व्यास |
226.3 मिमी, 313.7 मिमी |
|
घूर्णन गति |
4,000 आरपीएम, 5,000 आरपीएम, 6,000 आरपीएम |
|
सर्वो चैनल |
42 मिमी, 51 मिमी, 65 मिमी |
|
मानक शक्ति |
11 किलोवाट, 15 किलोवाट, 26 किलोवाट |
|
कुल मिलाकर आयाम |
लंबाई: 2,489 मिमी, 3,257 मिमी; चौड़ाई: 2,121 मिमी, 2,312 मिमी; ऊँचाई: 2,089 मिमी, 2,123 मिमी |
|
वज़न |
5,940 किग्रा, 7,800 किग्रा |
|
विशिष्ट अनुप्रयोग |
परिशुद्धता घटकों की उच्च सहनशीलता मशीनिंग |
