कॉन्फ़िगर किए गए परीक्षण उपकरणों और मापने वाले उपकरणों में शामिल हैं: सीएमएम समन्वय मापने वाली मशीन, छवि मापने वाला उपकरण, प्रोजेक्टर, लेजर व्यास गेज, लेजर इंटरफेरोमीटर, खुरदरापन मीटर, गोलाई मीटर, टूल माइक्रोस्कोप, स्टीरियोमाइक्रोस्कोप, माइक्रोमीटर, पिन गेज, डायल संकेतक, 0.0001 मिमी माइक्रोमीटर, इलेक्ट्रॉनिक ऊंचाई गेज, कैलीपर, गेज ब्लॉक, कठोरता परीक्षक, थ्रेड गेज।
|
आयामी सटीकता |
एल(एक्स) |
डब्ल्यू(वाई) |
एच(जेड) |
श |
दप |
|
इकाई:±/मिमी |
0.005 |
0.002 |
0.001 |
0.002 |
0.003 |
|
ज्यामितीय सटीकता |
समतलता |
समानता |
खड़ापन |
बेअदबी |
समरूपता |
|
इकाई:±/मिमी |
0.002 |
0.002 |
0.002 |
रा0.4 |
0.004 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |

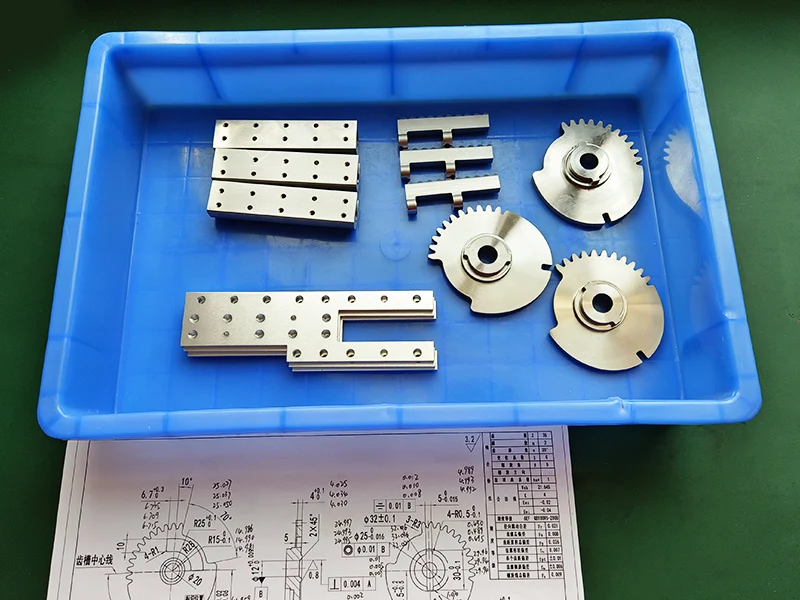

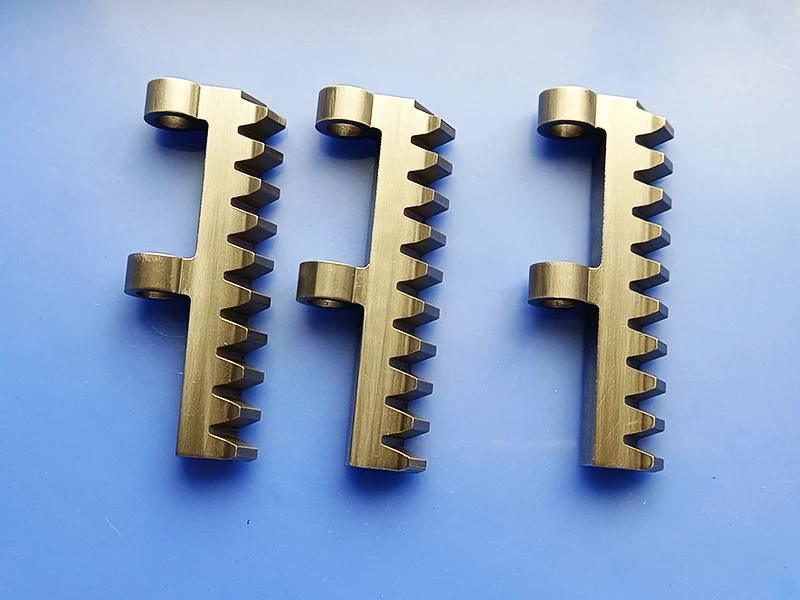

सैनलुओ प्रिसिजन के सीएनसी मशीनिंग प्रिसिजन पार्ट्स उन्नत सीएनसी तकनीक का उपयोग करते हैं, जो फैनुक, सीमेंस, मित्सुबिशी और अन्य सीएनसी सिस्टम और मल्टी-एक्सिस लिंकेज रीयल-टाइम इंटरपोलेशन से लैस है। सीएनसी खराद, मशीनिंग केंद्र, टर्न-मिल कंपाउंड मशीन, स्लाइडिंग हेड मशीन और अन्य उपकरणों से सुसज्जित, जो टर्निंग, मिलिंग, ड्रिलिंग, बोरिंग और पीसने की सभी प्रक्रियाओं को पूरा कर सकते हैं। प्रसंस्करण सटीकता: आयामी सहिष्णुता ±0.003 ~ 0.02 मिमी, ज्यामितीय सहिष्णुता 0.005 ~ 0.05 मिमी, सतह खुरदरापन Ra0.1 ~ 3.2μm। प्रसंस्करण सीमा: भाग का आकार φ1 से 800 मिमी, लंबाई 2000 मिमी से अधिक नहीं, वजन 0.1 ग्राम से 500 किलोग्राम। स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, एल्यूमीनियम मिश्र धातु, तांबा मिश्र धातु, इंजीनियरिंग प्लास्टिक और अन्य सामग्री, कठोरता HRC20-65 के अनुकूल।
सीएनसी मशीनिंग सटीक भागों के एक पेशेवर निर्माता के रूप में, सानलूओ प्रिसिजन के प्रसंस्करण संयंत्र में सख्त गुणवत्ता आश्वासन है: प्रक्रिया को अनुकूलित करने के लिए डीएफएम विनिर्माण क्षमता विश्लेषण, सीएएम स्वचालित प्रोग्रामिंग सिमुलेशन सत्यापन; पहला लेख सीएमएम द्वारा पूर्ण निरीक्षण, एसपीसी सांख्यिकीय प्रक्रिया नियंत्रण, सीपीके वास्तविक समय गणना; सीएमएम सटीकता 0.003 मिमी, गोलाई मीटर, खुरदरापन मीटर पूर्ण आकार निरीक्षण; बार कोड पूर्ण-प्रक्रिया ट्रैसेबिलिटी, प्रमाणित ISO9001, IATF16949, ISO13485।
सीएनसी मशीनिंग सटीक भागों का उपयोग एयरोस्पेस (संरचनात्मक भागों, हाइड्रोलिक प्रणाली टाइटेनियम मिश्र धातु सटीकता ±0.005 मिमी), चिकित्सा उपकरणों (आर्थोपेडिक प्रत्यारोपण, सर्जिकल उपकरण 316L/TC4 सतह Ra0.2μm), सटीक उपकरणों (ऑप्टिकल तत्व सीट, सटीक स्पिंडल सांद्रता 0.003 मिमी), अर्धचालक उद्योग (प्रति वर्ष उपकरण भागों के 800,000 टुकड़े CPK≥1.67), इलेक्ट्रॉनिक में किया जाता है संचार, ऊर्जा उपकरण और अन्य क्षेत्र। कंपनी ने प्रत्यक्ष या अप्रत्यक्ष रूप से सीमेंस, मेडट्रॉनिक, बीवाईडी, हुआवेई, श्नाइडर और अन्य उद्यमों के लिए अनुकूलित सटीक सीएनसी मशीनिंग सेवाएं प्रदान की हैं, जिसमें 2 मिलियन टुकड़ों का वार्षिक उत्पादन, 99.5% की पास दर, 98% की समय पर डिलीवरी दर और 99% की ग्राहक संतुष्टि दर है।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
जेडीएसजीटी400 |
|
कोर पोजिशनिंग |
उप-माइक्रोन अल्ट्रा-उच्च परिशुद्धता मशीनिंग |
|
अक्षों की संख्या |
3- अक्ष |
|
ड्राइव सिस्टम |
3-अक्ष सभी दोहरी रैखिक मोटर ड्राइव को अपनाते हैं |
|
मुख्य सटीकता |
दोहराएँ स्थिति सटीकता 0.8 µm, छेद स्थिति सटीकता <1 µm 100 मिमी के भीतर |
|
सीएनसी प्रणाली |
स्व-विकसित JD60 सीएनसी प्रणाली |
|
मुख्य लाभ |
प्रत्यक्ष ड्राइव, तापमान नियंत्रण और अन्य प्रौद्योगिकियों को एकीकृत करता है, जिसका लक्ष्य "सतह कार्यात्मक सतह है" के उत्कृष्ट प्रभाव को प्राप्त करना है। |
|
विशिष्ट अनुप्रयोग |
सीएनसी मशीनिंग सटीक भाग जैसे सटीक ऑप्टिकल मोल्ड, अर्धचालक भाग, उच्च परिशुद्धता संरचनात्मक भाग |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
VERSA® 943 |
|
कोर पोजिशनिंग |
अति-उच्च परिशुद्धता और थर्मल स्थिरता |
|
अक्षों की संख्या |
3- अक्ष |
|
काम की मेज |
वर्कटेबल का आकार 870 x 760 मिमी, अधिकतम। वर्कपीस लोड 1000 किग्रा |
|
बिस्तर डिजाइन |
ग्रे कच्चा लोहा बिस्तर + थर्मल सममित संरचना डिजाइन |
|
थर्मल प्रबंधन |
थर्मल विरूपण को प्रभावी ढंग से रोकने के लिए मशीन टूल संरचना और स्लाइडर्स में सक्रिय शीतलन पाइपलाइन स्थापित की गईं |
|
मुख्य लाभ |
प्रसंस्करण के दौरान केवल दो कुल्हाड़ियाँ चलती हैं, जिससे मशीन उपकरण की अधिकतम कठोरता और सटीकता सुनिश्चित होती है |
|
विशिष्ट अनुप्रयोग |
चिकित्सा, अर्धचालक, वैज्ञानिक अनुसंधान आदि के लिए सीएनसी मशीनिंग सटीक हिस्से |
