हमने जटिल और कठिन भागों के अनुकूलन का समर्थन करते हुए चिकित्सा, अर्धचालक उद्योग और ऑप्टिकल उद्योग में 100 से अधिक उद्यमों के लिए अनुकूलित केंद्र रहित ग्राइंडिंग प्रसंस्करण सेवाएं प्रदान की हैं।
|
आयामी सटीकता |
आयुध डिपो |
पहचान |
टी(सी) |
डी पी |
दप |
|
इकाई:±/मिमी |
0.0005 |
0.002 |
0.002 |
0.002 |
0.002 |
|
ज्यामितीय सटीकता |
गोलाई |
समाक्षीयता |
सीधा |
बेलनाकारता |
समरूपता |
|
इकाई:±/मिमी |
0.0005 |
0.001 |
0.001 |
0.002 |
0.002 |
|
उत्पादन क्षमता |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
1~999999 पीसी |
|
उत्पादन चक्र |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
3-20 दिन |
सानलुओ प्रिसिजन की सेंटरलेस ग्राइंडिंग प्रक्रिया में, ग्राइंडिंग व्हील, रेगुलेटिंग व्हील और सपोर्ट प्लेट की तीन-बिंदु समर्थन प्रसंस्करण प्रणाली को अपनाया जाता है। वर्कपीस को केंद्र छेद की स्थिति के बिना बाहरी रूप से बेलनाकार जमीन पर रखा जा सकता है। सामग्री को हटाने के लिए ग्राइंडिंग व्हील 30-35m/s की उच्च गति से घूमता है, और वर्कपीस को चलाने के लिए रेगुलेटिंग व्हील 50-200rpm की धीमी गति से उसी दिशा में घूमता है। सपोर्ट प्लेट वर्कपीस को सपोर्ट करती है और पीसने की स्थिति निर्धारित करती है। रेगुलेटिंग व्हील (0.5°-3°) के झुकाव कोण को सटीक रूप से समायोजित करके अक्षीय फ़ीड का एहसास किया जाता है। थ्रू-थ्रेड ग्राइंडिंग को अपनाया जाता है, जिसमें वर्कपीस लगातार एक छोर से प्रवेश करते हैं और दूसरे छोर से आउटपुट देते हैं, और पूरी प्रक्रिया निर्बाध होती है। पारंपरिक ग्राइंडर की बार-बार क्लैम्पिंग, टूल रिट्रैक्शन और कम्यूटेशन की तुलना में, सेंटरलेस ग्राइंडिंग से 60% से अधिक सहायक समय की बचत होती है। सपोर्ट प्लेट और रेगुलेटिंग व्हील द्वारा बनाई गई कठोर समर्थन संरचना में केंद्र समर्थन की तुलना में 2-3 गुना अधिक असर क्षमता होती है, और 0.5-2 मिमी के सिंगल-साइड भत्ते के साथ बड़ी गहराई से पीसने का एहसास हो सकता है, विशेष रूप से 10 से अधिक पतलापन अनुपात एल / डी वाले शाफ्ट भागों के लिए उपयुक्त, प्रभावी ढंग से झुकने वाले विरूपण को रोकता है।
एक पेशेवर सेंटरलेस ग्राइंडिंग प्रोसेसिंग प्लांट के रूप में, सानलुओ प्रिसिजन एक स्वचालित लोडिंग और अनलोडिंग मैनिपुलेटर सिस्टम से लैस है, जो 24 घंटे मानव रहित उत्पादन का एहसास कर सकता है और बड़े बैचों और उच्च स्थिरता की प्रसंस्करण आवश्यकताओं को पूरा कर सकता है।

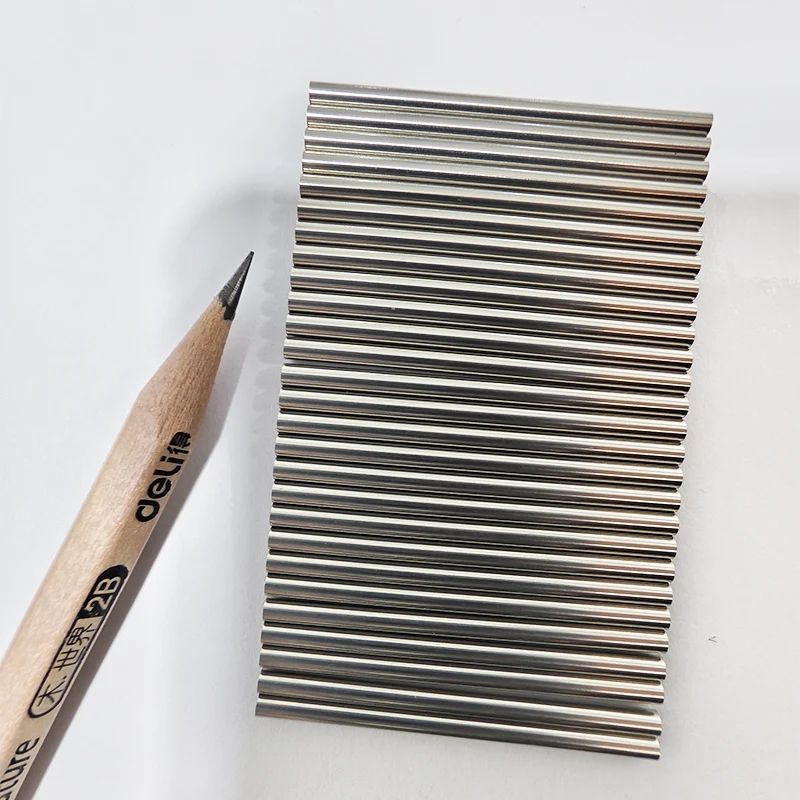

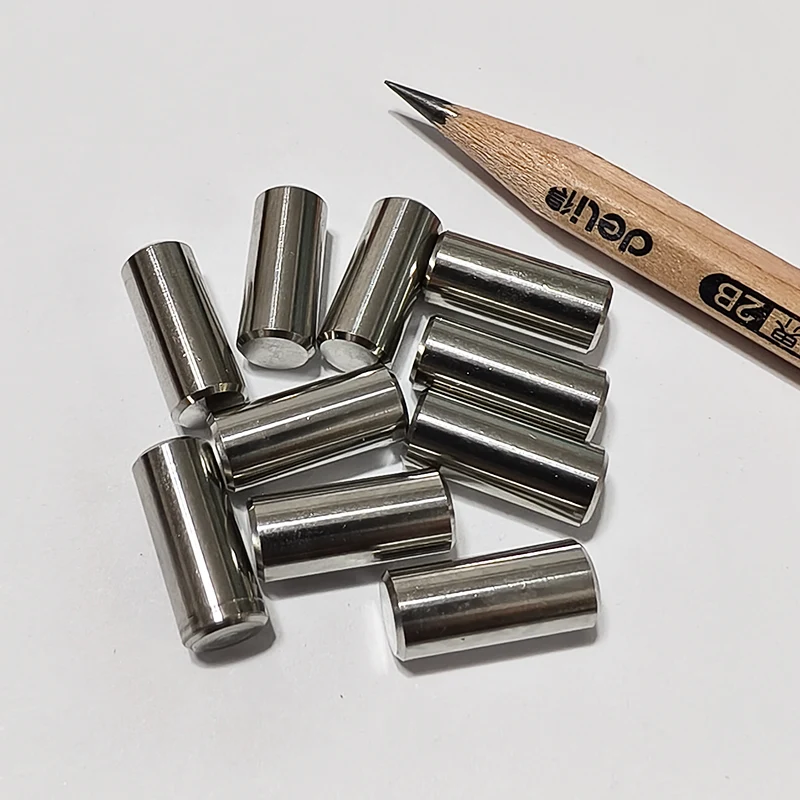

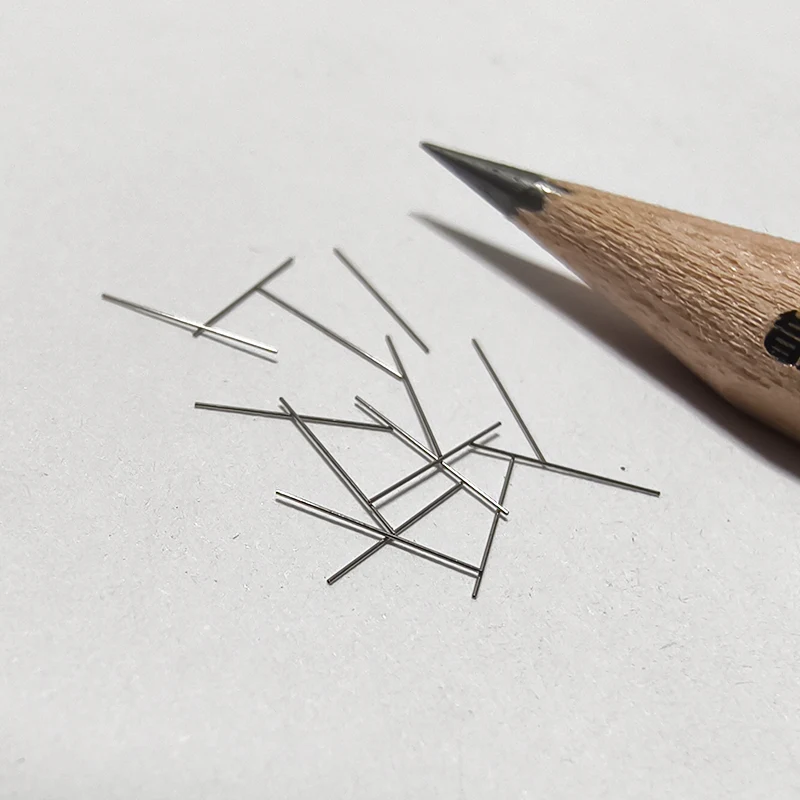

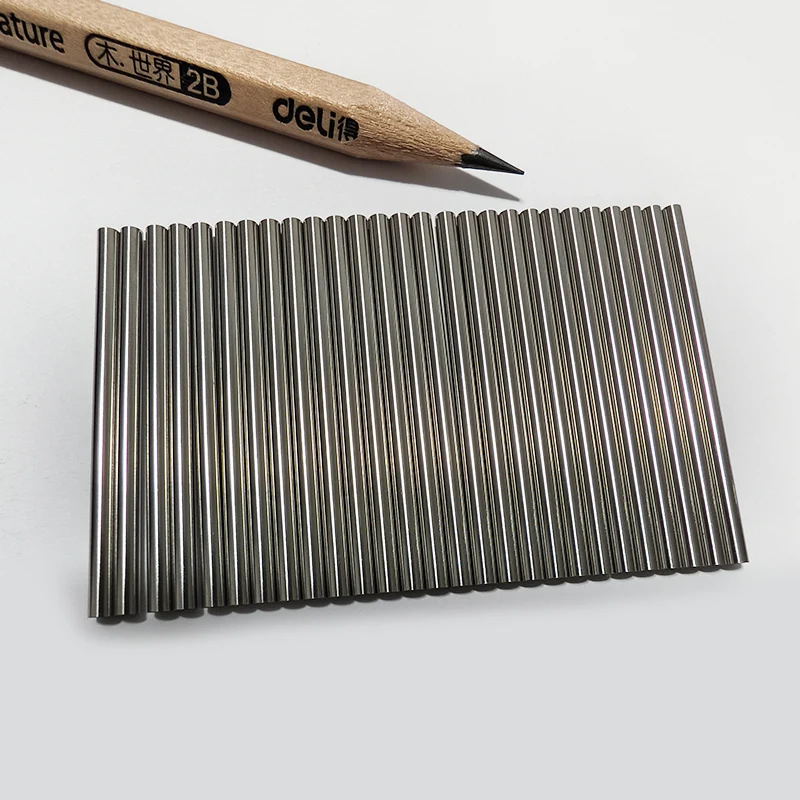

हमारी केंद्रहीन पीस प्रसंस्करण सेवाएं स्टेनलेस स्टील 316L/304, टाइटेनियम मिश्र धातु TC4, एल्यूमीनियम मिश्र धातु 7075/6061, असर स्टील GCr15 और अन्य सामग्रियों को कवर करती हैं, जिनकी विनिर्माण क्षमता व्यास Φ3-Φ150 मिमी के साथ बेलनाकार भागों को कवर करती है, 2 मिलियन टुकड़ों की वार्षिक उत्पादन क्षमता, पूरी तरह से सटीक केंद्र रहित पीसने वाले भागों के लिए विभिन्न उद्योगों की सख्त आवश्यकताओं को पूरा करती है।
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
जीटी-610 सीएनसी |
|
सीएनसी एक्सिस |
/ (उच्च परिशुद्धता सीएनसी नियंत्रण) |
|
पीसने की क्षमता |
व्यास सीमा: 0.05 मिमी - 50.8 मिमी |
|
धुरी प्रणाली |
कार्य पहिया शक्ति: 15 एचपी (11 किलोवाट); कार्य पहिया गति: 500-2,500 आरपीएम |
|
सटीकता सूचकांक |
गोलाई: 1.02 µm से बेहतर; स्लाइड रिज़ॉल्यूशन: 0.1 µm |
|
स्वचालन समारोह |
स्वचालित ड्रेसिंग, स्वचालित आकार मुआवजा, स्वचालित पहिया संतुलन |
|
अन्य सुविधाओं |
अल्ट्रा-उच्च कठोरता रोलर गाइड रेल; रोबोट, फीडर आदि के साथ एकीकृत किया जा सकता है |
|
विशिष्ट अनुप्रयोग |
परिशुद्धता भागों केंद्र रहित पीसने |
|
पैरामीटर श्रेणी |
पैरामीटर विवरण |
|
उपकरण मॉडल |
ओसी-24बीआर-200 |
|
सीएनसी एक्सिस |
3-अक्ष सीएनसी या 5-अक्ष सीएनसी |
|
पीसने की क्षमता |
व्यास सीमा: 1 मिमी - 100 मिमी |
|
धुरी प्रणाली |
ग्राइंडिंग व्हील का आकार: φ610x205（255）xφ304.8 मिमी; स्पिंडल मोटर: 15 किलोवाट (22 किलोवाट वैकल्पिक) |
|
सटीकता सूचकांक |
0.5 µm तक गोलाई; आयामी सटीकता 2 µm तक |
|
स्वचालन समारोह |
वैकल्पिक गैन्ट्री फीडिंग डिवाइस, ऑफ-मशीन लेजर मापने का उपकरण |
|
अन्य सुविधाओं |
उपकरण का वजन लगभग 5,000 किलोग्राम, मजबूत संरचना, अच्छी स्थिरता |
|
विशिष्ट अनुप्रयोग |
परिशुद्धता भागों केंद्र रहित पीसने |
